AJAX 51170.132.BL

Support rail DIN AJAX DIN Holder noir pour Relay Jeweller et WallSwitch Jeweller

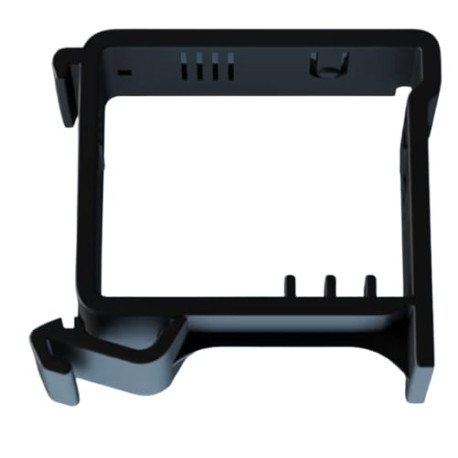

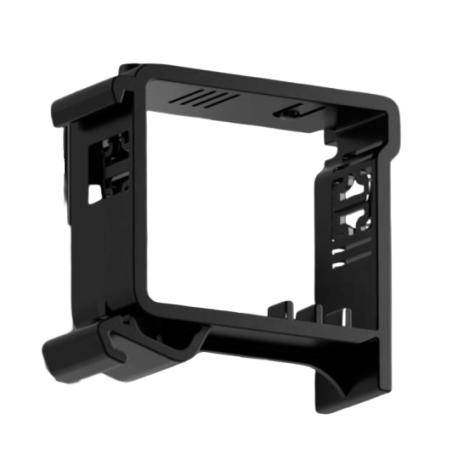

AJAX propose le DIN Holder noir, support de montage conçu pour positionner le Relay Jeweller ou le WallSwitch Jeweller sur un rail DIN standard de 35 mm. Les coffrets techniques résidentiels et tertiaires exigent des supports de fixation fiables et normalisés. Ce support mesure 52 × 41 × 18 mm, pèse 9 g et s'installe sans outil.

Fixation sur rail DIN 35 mm sans outil

Le AJAX DIN Holder noir s'adapte aux rails DIN standards de 35 mm utilisés dans les coffrets électriques résidentiels et tertiaires. Son design épouse la forme du Relay Jeweller et du WallSwitch Jeweller, assurant un verrouillage par charnières latérales sans visserie. Complétez votre installation avec les accessoires alarme Ajax disponibles pour coffrets techniques.

Contenu et connectique

Le AJAX DIN Holder noir est livré avec un jeu d'autocollants d'identification et un guide de démarrage rapide. Un bouton intégré dans le corps du support permet de commander l'alimentation électrique via le système d'alarme Ajax. Le refroidissement passif par perforations maintient la température de fonctionnement sous les +60°C maximum.

Mise en oeuvre

Le AJAX DIN Holder noir s'installe sans outil sur tout rail DIN 35 mm normalisé. Clipsez le support via ses charnières latérales, puis logez le Relay Jeweller ou le WallSwitch Jeweller en un seul geste. Pré-requis : un coffret équipé d'un rail DIN 35 mm standard ; voir les caissons et fixations Ajax. Plage de fonctionnement : -25°C à +60°C.

Caractéristiques techniques

• Compatibilité : Relay Jeweller et WallSwitch Jeweller d'Ajax — support façonné pour ces 2 modules spécifiques de la gamme Jeweller
• Méthode de montage : fixation sur rail DIN 35 mm par charnières latérales — installation sans outil en un seul geste
• Dimensions : 52 × 41 × 18 mm — encombrement compact pour intégration dans tout coffret électrique standard
• Poids : 9 g — légèreté optimale pour l'intégration en tableau technique
• Température de fonctionnement : -25°C à +60°C — adapté aux locaux techniques non climatisés
• Humidité admissible : jusqu'à 75% — convient aux coffrets en sous-sol ou locaux techniques
• Refroidissement passif : perforations dans le corps du support maintenant la température sous +60°C en fonctionnement continu
• Bouton intégré : commande directe de l'alimentation via le relais sans accès au câblage
• Contenu du kit : DIN Holder noir, jeu d'autocollants d'identification, guide de démarrage rapide

Questions Fréquentes

Comment installer le AJAX DIN Holder noir sur un rail DIN 35 mm ?

Clipsez le AJAX DIN Holder noir sur un rail DIN de 35 mm via ses charnières latérales sans outil, puis logez le Relay Jeweller ou le WallSwitch Jeweller dans le support en un seul geste. Aucune visserie n'est requise.

Quels modules Ajax sont compatibles avec le DIN Holder noir ?

Le AJAX DIN Holder noir est compatible avec 2 modules Ajax : le Relay Jeweller et le WallSwitch Jeweller. Son design façonné pour ces dispositifs assure une fixation sûre sur rail DIN 35 mm.

Ce qu'il faut retenir

Le AJAX DIN Holder noir est un support de fixation pour rail DIN 35 mm conçu exclusivement pour les modules Relay Jeweller et WallSwitch Jeweller. Il mesure 52 × 41 × 18 mm, pèse 9 g et s'installe sans outil via des charnières latérales. Sa plage de fonctionnement couvre -25°C à +60°C avec une humidité admissible jusqu'à 75%. Ce support convient aux installations résidentielles et tertiaires en coffret électrique normalisé.
