AJAX WallSwitch Jeweller Noir - Relais de puissance 110-230 V~

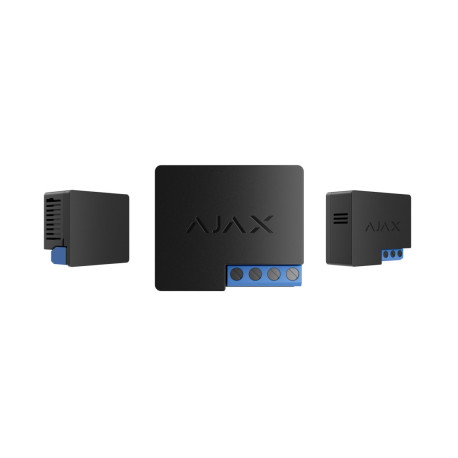

Présentation du relais de puissance AJAX WallSwitch Jeweller Noir

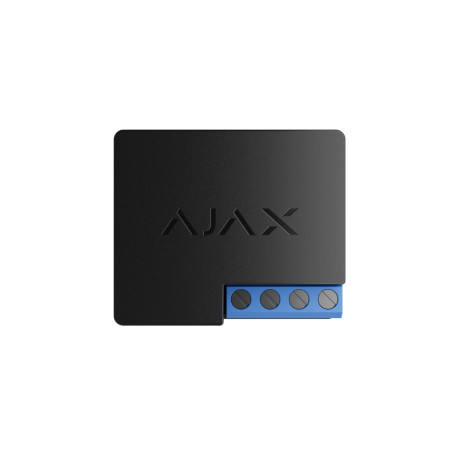

Le relais de puissance AJAX WallSwitch Jeweller Noir (référence 38189.13.BL1) s'installe dans le circuit électrique pour contrôler l'alimentation des appareils raccordés à ce circuit. Il se connecte directement à une source de 110-230 V~ et ferme le circuit sur commande, pour des charges allant jusqu'à 2,3 kW dans les pays de l'UEEA et jusqu'à 3 kW dans les autres pays (charge résistive de 230 V~). Il figure dans la catégorie accessoires alarme AJAX.

Le AJAX WallSwitch Jeweller Noir se commande avec le bouton de fonction de l'appareil, les applications AJAX, Button et les scénarios d'automatisation. Il mesure le courant, la tension, la puissance et l'énergie consommée par les équipements électriques : ces données et d'autres paramètres de fonctionnement sont disponibles dans les applications AJAX.

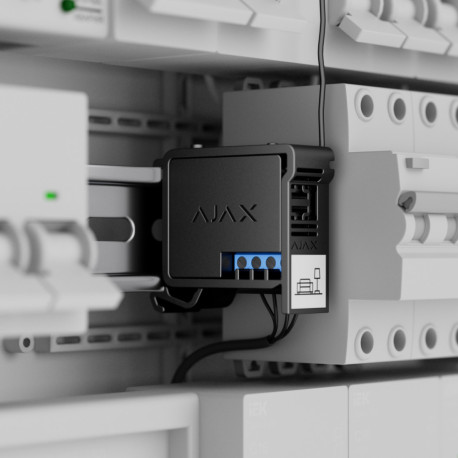

Avec ses dimensions de 39 x 33 x 18 mm, il peut être inséré dans une boîte d'encastrement dans le mur ou dans le boîtier d'un appareil électrique. Le support DIN Holder, vendu séparément, permet un montage sur rail DIN standard de 35 mm, dans une boîte de jonction, une armoire de serveur ou un tableau électrique, sans outil. Les autres produits de la marque se trouvent dans les alarmes AJAX.

Points forts du relais AJAX WallSwitch Jeweller Noir

• Tension et charge : source de 110-230 V~, 50/60 Hz, courant maximal de charge de 10 A.
• Modes de fonctionnement : impulsion ou bistable, avec une durée d'impulsion réglable de 1 à 255 s. Le mode impulsion et l'état normal des contacts (normalement fermé ou normalement ouvert) sont disponibles à partir de la version 5.54.1.0 du micrologiciel.
• Communication Jeweller : liaison bidirectionnelle sécurisée sans fil avec une centrale ou un prolongateur de portée, jusqu'à 1 000 m en champ ouvert, échanges protégés par un chiffrement à clé dynamique.
• Mesure de la consommation : courant, tension, puissance et énergie consommée.
• Scénarios d'automatisation : réponses au changement de mode de sécurité, actions programmées, réponses aux alarmes, aux changements de température, à la concentration de dioxyde de carbone (CO2), aux changements d'humidité et à l'appui sur un LightSwitch.
• Jumelage par code QR : la connexion à la centrale prend moins d'une minute, il suffit de brancher l'alimentation externe et de scanner un code QR avec l'application AJAX.
• Protections : seuils de protection contre les surtensions, les surintensités (13 A) et la surchauffe.

À quoi sert le AJAX WallSwitch Jeweller Noir ?

• Prévention des inondations : commande de la vanne d'arrêt d'eau du site, l'eau étant coupée par un scénario après détection d'une fuite par LeaksProtect ou un détecteur de fuite tiers.
• Portails et barrières automatiques : pilotage de l'ouverture et de la fermeture de portails et de barrières électriques équipés d'une unité de commande à distance.
• Éclairage et réseau électrique : extinction automatique des lumières et des prises sélectionnées lorsque le système est armé, ou activation des lumières extérieures par une alarme du système de sécurité ou à une heure programmée.
• Chauffage au sol : mise en marche du chauffage par le sol ou des chauffages électriques du bâtiment à une heure donnée, avec allumage ou extinction possible à distance via l'application.

Compatibilité

• Centrales : toutes les centrales AJAX.
• Prolongateurs de portée : tous les prolongateurs de portée du signal radio AJAX.
• Support DIN Holder pour rail DIN standard de 35 mm, vendu séparément.

Caractéristiques techniques

Questions fréquentes sur le relais AJAX WallSwitch Jeweller Noir

Qu'est-ce que le relais AJAX WallSwitch Jeweller Noir ?

C'est un relais de puissance pour la commande à distance d'alimentations et de dispositifs de 110-230 V~. Il se commande avec son bouton de fonction, les applications AJAX et les scénarios d'automatisation.

Quels modes de fonctionnement propose le AJAX WallSwitch Jeweller Noir ?

Il fonctionne en mode bistable ou impulsion. Le mode impulsion, avec une durée de 1 à 255 s, et l'état normal des contacts sont disponibles à partir de la version 5.54.1.0 du micrologiciel. Avec une version antérieure, le mode est bistable.

Quelle est la portée de communication du AJAX WallSwitch Jeweller Noir ?

La communication Jeweller avec une centrale ou un prolongateur de portée peut atteindre 1 000 m en champ ouvert.

Le AJAX WallSwitch Jeweller Noir peut-il se monter sur un rail DIN ?

Oui, avec le support DIN Holder, vendu séparément, il se monte sur un rail DIN standard de 35 mm, sans outil.
