AJAX Relay Jeweller - Relais à contact sec

Présentation du relais à contact sec AJAX Relay Jeweller

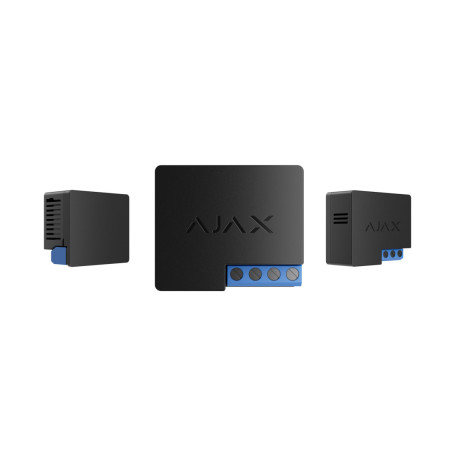

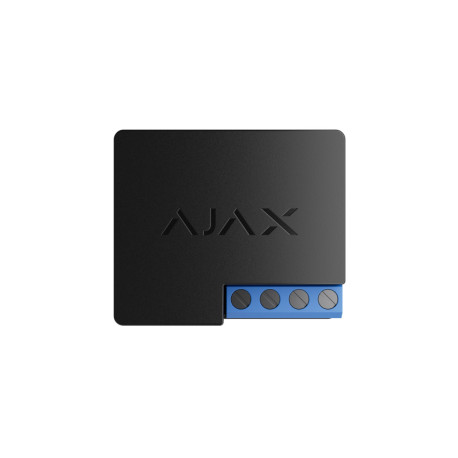

Le relais AJAX Relay Jeweller (référence 38204.19.NC1) est un relais à contact sec qui commande à distance des appareils et une alimentation 12 - 24 V continu. Il s'installe dans le circuit électrique à contrôler et communique en radio Jeweller avec une centrale AJAX ou un prolongateur de portée, jusqu'à 1 000 m en champ ouvert. Il se range dans la catégorie accessoires alarme AJAX.

Les contacts du AJAX Relay Jeweller sont sans potentiel (secs) et isolés galvaniquement du circuit d'alimentation. Le relais peut donc commander des circuits alimentés en 12 ou 24 V continu, ou tout autre circuit, par exemple des circuits de 110 ou 230 V alternatif, avec un courant de charge maximal de 5 A à 24 V continu et de 13 A à 230 V alternatif.

Le AJAX Relay Jeweller se commande avec le bouton de fonction de l'appareil, avec les applications AJAX pour mobile et pour PC, avec Button et par des scénarios d'automatisation. Un utilisateur disposant des droits d'administrateur ou un PRO règle le mode de fonctionnement dans les applications AJAX : impulsion ou bistable, avec une durée d'impulsion de 1 à 255 secondes.

Points forts du AJAX Relay Jeweller

• Contacts sans potentiel : contacts secs isolés galvaniquement du circuit d'alimentation, pour commander des circuits de 12 ou 24 V continu comme de 110 ou 230 V alternatif.
• Liaison radio Jeweller : communication bidirectionnelle sécurisée sans fil jusqu'à 1 000 m en champ ouvert avec une centrale ou un prolongateur de portée.
• Modes impulsion et bistable : fonctionnement en commutateur momentané ou de verrouillage, durée d'impulsion réglable de 1 à 255 secondes.
• État normal des contacts réglable : normalement fermé (le relais arrête de fournir de l'énergie lorsqu'il est activé) ou normalement ouvert (le relais fournit du courant lorsqu'il est activé).
• Appairage par code QR : la connexion à la centrale prend moins d'une minute, après branchement de l'alimentation externe et lecture du code QR avec l'application AJAX.

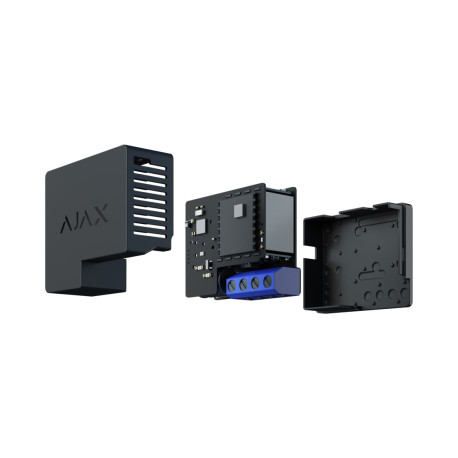

• Petit format : 39 x 33 x 18 mm pour 25 g, pour un placement dans le corps d'une unité de commutation.

À quoi sert le AJAX Relay Jeweller ?

• Coupure d'une vanne d'arrêt d'eau : le relais peut contrôler la vanne d'arrêt d'eau du site, l'eau étant coupée par un scénario après détection d'une fuite par LeaksProtect ou par un détecteur de fuite tiers.
• Portails et barrières électriques : le relais peut piloter l'ouverture et la fermeture de portails et de barrières équipés d'une unité de commande à distance.
• Serrure électrique : le relais permet de bloquer l'accès aux locaux par une alarme ou par l'activation du mode nuit, et de verrouiller ou déverrouiller une porte via l'application ou un Button.
• Volets roulants et rideaux motorisés : pilotage par l'application, par Button ou par scénario, lors du changement de mode de sécurité, selon des horaires ou au déclenchement d'une alarme.

Scénarios d'automatisation pris en charge

• Réponses au changement de mode de sécurité
• Actions programmées
• Réponses aux alarmes
• Réponses aux changements de température
• Réponses à la concentration de dioxyde de carbone (CO2)
• Réponses aux changements d'humidité
• Réponse à l'appui sur un LightSwitch

Compatibilité

• Fonctionne avec toutes les centrales AJAX.
• Fonctionne avec tous les prolongateurs de portée du signal radio AJAX.

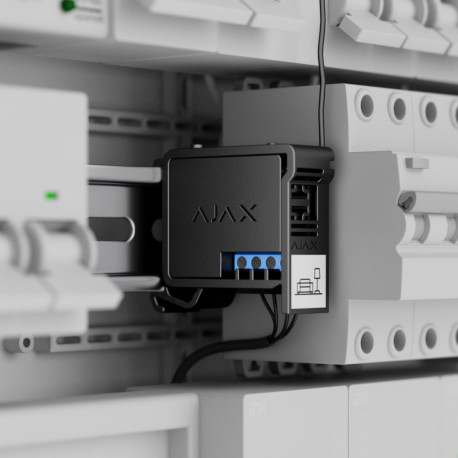

• Support DIN Holder, vendu séparément, pour un montage sur rail DIN standard de 35 mm dans une boîte de jonction, une armoire de serveur ou un tableau électrique.

Caractéristiques techniques

Questions fréquentes sur le relais AJAX Relay Jeweller

Qu'est-ce que le relais AJAX Relay Jeweller ?

C'est un relais à contact sec communiquant en radio Jeweller. Il contrôle à distance des appareils et une alimentation 12 - 24 V continu, et ses contacts sans potentiel sont isolés galvaniquement du circuit d'alimentation.

Faut-il une centrale pour faire fonctionner le AJAX Relay Jeweller ?

Oui, une centrale AJAX est nécessaire au fonctionnement. Le relais communique avec une centrale ou un prolongateur de portée, jusqu'à 1 000 m en champ ouvert.

Quel courant le AJAX Relay Jeweller peut-il commuter ?

Le courant de charge maximal est de 5 A à 24 V continu et de 13 A à 230 V alternatif. La puissance de sortie peut atteindre 2,5 kW à 230 V alternatif.

Comment régler le fonctionnement du AJAX Relay Jeweller ?

Le mode impulsion ou bistable se règle dans les applications AJAX par un utilisateur ayant des droits d'administrateur ou par un PRO. En mode impulsion, la durée d'activation se configure de 1 à 255 secondes.
