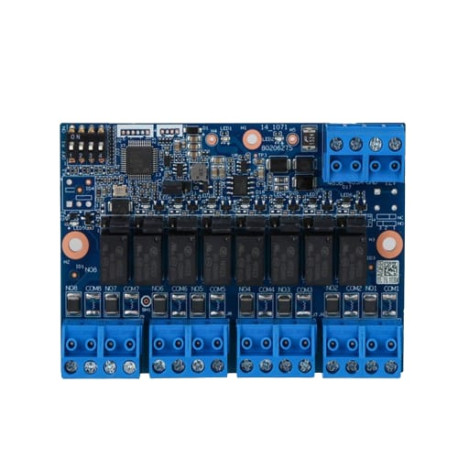

DAHUA ARM808-RS - Module d'extension de sorties 8 voies RS-485

Présentation du module d'extension DAHUA ARM808-RS

DAHUA ARM808-RS est un module d'extension de sorties de la série Fortress, classé dans les accessoires d'alarme. Il ajoute 8 sorties d'alarme à l'installation et communique par une liaison RS-485 pouvant atteindre 300 m. Retrouvez-le dans la catégorie accessoires alarme DAHUA.

Le DAHUA ARM808-RS doit être utilisé avec les ARC3008C, ARC9016C, ARC2008C et ARC2016C. Les sorties offrent une capacité de 30 VDC/500 mA et se commutent entre NO (normalement ouvert) et NC (normalement fermé) à l'aide d'un cavalier, selon l'équipement à commander.

Le DAHUA ARM808-RS s'adresse aux installateurs qui étendent un système d'alarme professionnel de la gamme alarmes DAHUA. Son adresse se règle par commutateur DIP, de 0 à 15 avec les séries ARC9 et ARC2, et de 1 à 8 avec l'ARC3008.

Points forts du DAHUA ARM808-RS

• 8 sorties d'alarme : le module ajoute 8 voies de sortie pour commander des équipements d'alarme raccordés.
• Mode NO ou NC par cavalier : le mode des sorties se règle selon le type de contact attendu par l'équipement.
• Capacité de sortie 30 VDC/500 mA : valeur à respecter lors du dimensionnement des équipements raccordés.
• Liaison RS-485 jusqu'à 300 m : câble de type RVV2 × 1.5, pour déporter le module de la centrale.
• Adresse par commutateur DIP : adresse de 0 à 15 (séries ARC9 et ARC2) ou de 1 à 8 (ARC3008).
• Mise à jour à distance : réalisée par logiciel client.
• Dimensions : 90.0 mm × 62.0 mm × 12.6 mm pour un poids net ≤ 1 kg.

À quoi sert le ARM808-RS ?

• Extension des sorties d'une centrale ARC compatible : le DAHUA ARM808-RS ajoute 8 sorties d'alarme et se raccorde en RS-485 aux ARC3008C, ARC9016C, ARC2008C et ARC2016C.
• Commande d'équipements en NO ou NC : le mode des sorties se choisit par cavalier, avec une capacité de 30 VDC/500 mA.
• Déport du module jusqu'à 300 m : la liaison RS-485 en câble RVV2 × 1.5 permet de placer le module à distance de la centrale.

Compatibilité

• À utiliser avec les ARC3008C, ARC9016C, ARC2008C et ARC2016C.
• Adresse de 0 à 15 pour les séries ARC9 et ARC2, de 1 à 8 pour l'ARC3008.
• Liaison RS-485 : 1 port, 300 m maximum, câble de type RVV2 × 1.5.
• Mise à jour à distance par logiciel client.

Caractéristiques techniques

Questions fréquentes sur le DAHUA ARM808-RS

Qu'est-ce que le DAHUA ARM808-RS ?

Le DAHUA ARM808-RS est un module d'extension de sorties de la série Fortress. Il fournit 8 sorties d'alarme de 30 VDC/500 mA, commutables entre NO et NC par cavalier, et se raccorde en RS-485.

Quelle est la fonction du DAHUA ARM808-RS ?

Il étend le nombre de sorties d'alarme d'une installation avec 8 voies supplémentaires. Il doit être utilisé avec les ARC3008C, ARC9016C, ARC2008C et ARC2016C.

Quelle distance de câble pour le DAHUA ARM808-RS ?

La liaison RS-485 peut atteindre 300 m (984.25 ft) au maximum, avec un câble de type RVV2 × 1.5.

Comment régler l'adresse du DAHUA ARM808-RS ?

L'adresse se règle par commutateur DIP : de 0 à 15 avec les séries ARC9 et ARC2, de 1 à 8 avec l'ARC3008.

Le DAHUA ARM808-RS peut-il être mis à jour à distance ?

Oui, la mise à jour du DAHUA ARM808-RS s'effectue à distance par logiciel client.
