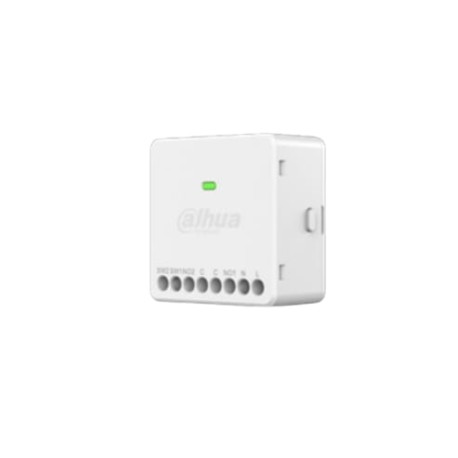

DAHUA ARM7022-W2(868) - Relais sans fil double canal
Réf. ARM7022-W2(868)
Le relais DAHUA ARM7022-W2(868) est un relais sans fil à deux canaux. Il dispose de 2 entrées pour interrupteurs et de 2 sorties relais 100-240 VAC/10 A (16 A au total), et mesure la consommation des charges raccordées. Il permet la commande locale ou à distance d'appareils tels que lumières, volets roulants et stores, ainsi que des scènes automatisées. La communication radio bidirectionnelle à saut de fréquence, chiffrée en AES128, utilise la bande 865,0 MHz à 868,6 MHz et porte jusqu'à 1 600 m en espace dégagé.
Commandé avant 15 h en semaine, expédié le jour même
Une question, ou un devis ?
Description
Présentation du relais sans fil DAHUA ARM7022-W2(868)
Le relais sans fil double canal DAHUA ARM7022-W2(868) est un interrupteur intelligent à deux canaux. Il surveille la consommation électrique et commande des charges de 100-240 VAC, avec 2 entrées d'interrupteur pour 2 sorties relais.
Il permet la commande à distance d'appareils tels que des lumières, des volets roulants et des stores depuis un smartphone ou depuis des interrupteurs locaux. Il prend aussi en charge des scènes automatisées. Les sorties acceptent 100-240 VAC/10 A (16 A au total) et 0-24 VDC plus ou moins 10 %/10 A (16 A au total).
Le module communique en bidirectionnel à la fréquence porteuse de 865,0 MHz à 868,6 MHz, avec saut de fréquence et chiffrement AES128. La portée peut atteindre 1 600 m en espace dégagé. Il s'inscrit dans les accessoires d'alarme DAHUA.
Points forts du relais ARM7022-W2(868)
- Deux canaux : 2 entrées d'interrupteur pour commander respectivement 2 sorties relais.
- Charges 100-240 VAC : 10 A par sortie, 16 A au total ; sortie 0-24 VDC plus ou moins 10 %/10 A (16 A au total).
- Mesure de consommation : surveillance de la consommation électrique et détection de courant à partir de plus de 100 mA.
- Communication radio : bidirectionnelle, saut de fréquence, chiffrement AES128, prise en charge de la détection de brouillage.
- Commande locale et à distance : depuis un smartphone ou des interrupteurs locaux, avec scènes automatisées.
- Mises à jour : mise à jour via le cloud et mise à jour OTA, avec restauration automatique en cas d'échec de la mise à jour via le cloud.
- Volets roulants : commande de volets roulants prise en charge.
À quoi sert le ARM7022-W2(868) ?
- Éclairage : commande à distance de lumières en 100-240 VAC, par smartphone ou interrupteur local.
- Volets roulants et stores : pilotage de ces appareils par les deux sorties relais.
- Scènes automatisées : gestion automatique des appareils raccordés.
Questions fréquentes sur le DAHUA ARM7022-W2(868)
Qu'est-ce que le DAHUA ARM7022-W2(868) ?
C'est un relais sans fil double canal, c'est-à-dire un interrupteur intelligent à deux canaux qui surveille la consommation électrique et commande des charges de 100-240 VAC.
Quelles charges le relais ARM7022-W2(868) peut-il commander ?
Ses 2 sorties relais acceptent 100-240 VAC/10 A (16 A au total) et 0-24 VDC plus ou moins 10 %/10 A (16 A au total). Il permet de piloter notamment des lumières, des volets roulants et des stores.
Quelle est la portée de communication du ARM7022-W2(868) ?
La distance de communication peut atteindre 1 600 m en espace dégagé. La communication est bidirectionnelle, avec saut de fréquence et chiffrement AES128.
Dans quelle plage de température le ARM7022-W2(868) fonctionne-t-il ?
La température de fonctionnement va de -10 degrés Celsius à +40 degrés Celsius, avec une humidité de fonctionnement de 10%-90% (RH).
Caractéristiques techniques
- Secteur
- -10 à +40 °C
- Blanc
- 2
- Plastique
- 100-240 V~
- 1600 mètres
- 100 V
- 240 V
- 50/60 Hz
- Radio
- CE
- Plastique
Références spécifiques
- 1.0.01.19.11125-9901
Fiche technique détaillée
| Caractéristique | Valeur |
|---|---|
| Entrées filaires | 2 entrées d'interrupteur, utilisées pour commander respectivement 2 sorties relais, 100-240 VAC |
| Sorties filaires | 2 sorties relais, 100-240 VAC/10 A (total 16 A), 0-24 VDC plus ou moins 10 %/10 A (total 16 A) |
| Voyant | 1 voyant pour plusieurs états (appairage, mise sous tension) |
| Bouton | 1 |
| Mise à jour à distance | Mise à jour via le cloud |
| Mode test | Oui |
| Courant minimal détecté | Supérieur à 100 mA |
| Fréquence porteuse | 865,0 MHz à 868,6 MHz |
| Puissance d'émission (PIRE) | Limite de 25 mW |
| Communication | Bidirectionnelle, saut de fréquence |
| Distance de communication | Jusqu'à 1 600 m en espace dégagé |
| Chiffrement | AES128 |
| Alimentation | 100-240 VAC, 50/60 Hz |
| Consommation | 0,5 W |
| Température de fonctionnement | -10 degrés Celsius à +40 degrés Celsius |
| Humidité de fonctionnement | 10%-90% (RH) |
| Dimensions du produit | 47 mm x 47 mm x 24 mm |
| Poids net | 57 g |
| Poids brut | 115 g |
| Installation | Montage sur support, adhésif, boîte de jonction 86, boîte de jonction 120 |
| Matériau | Plastique |
| Matériau du boîtier | PC + GF |
| Couleur | Blanc |
| Certification | CE |
| Niveau anticorrosion | Protection de base |
| Température de stockage | -10 degrés Celsius à +40 degrés Celsius |
| Humidité de stockage | 10%-90% (RH) |
| Accessoire standard | Support AM014X-00-DH808AA0 |
