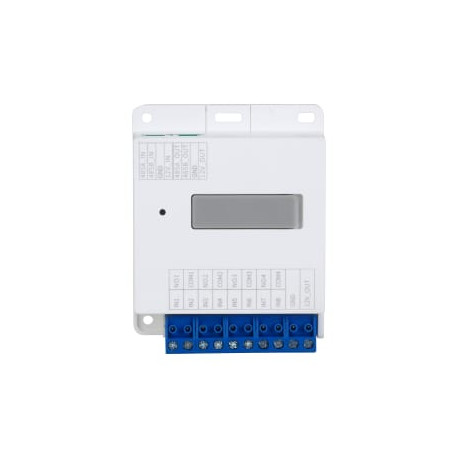

DAHUA DEE118A - Module d'extension RS-485 avec entrées et sorties d'alarme
Réf. DEE118A
Le module DAHUA DEE118A est un module d'extension RS-485 pour le contrôle d'accès. Il offre 8 canaux d'alarme en entrée et 4 canaux en sortie, un commutateur 1 bit permettant de passer du mode entrée au mode sortie. Il fournit une sortie d'alimentation de 12 V, 200 mA, prend en charge la communication RS-485 et se monte en saillie ou sur rail de guidage. Alimentation : 12 V, 1 A, adaptateur d'alimentation en option.
Une question, ou un devis ?
Description
Présentation du module d'extension RS-485 DAHUA DEE118A
Le module d'extension RS-485 DAHUA DEE118A prend en charge la communication RS-485 avec un port en sortie et un port en entrée. Il dispose de 8 canaux d'entrée d'alarme et de 4 canaux de sortie d'alarme, ainsi que d'une sortie d'alimentation de 12 V, 200 mA.
Le passage du mode entrée au mode sortie se fait avec le commutateur 1 bit : le commutateur 1 bit de droite sur 0 active le mode entrée, sur 1 il active le mode sortie. Le module est classé dans les accessoires de contrôle d'accès DAHUA du catalogue W3CAM.
Un voyant d'alimentation et un voyant d'état sont présents. Le boîtier est en PC + ABS, de couleur blanche, avec un montage en saillie ou sur rail de guidage.
Points forts du DEE118A
- Entrées d'alarme : 8 canaux, mode entrée activé avec le commutateur 1 bit de droite sur 0.
- Sorties d'alarme : 4 canaux, mode sortie activé avec le commutateur 1 bit de droite sur 1.
- Sortie d'alimentation : 1 port, 12 V, 200 mA.
- RS-485 : 1 port en sortie et 1 port en entrée.
- Mise en cascade : jusqu'à 20 appareils lorsque le module est relié à une charge et que chaque unité est alimentée séparément.
- Température de fonctionnement : de -30 °C à +60 °C, humidité de 10 % à 90 % HR sans condensation.
- Certifications : CE EMC et CE LVD.
À quoi sert le DEE118A ?
- Ajouter des entrées et sorties d'alarme : 8 canaux d'entrée et 4 canaux de sortie, avec bascule entre les deux modes par commutateur 1 bit.
- Distribuer une alimentation 12 V : une sortie d'alimentation de 12 V, 200 mA.
Questions fréquentes sur le DAHUA DEE118A
Qu'est-ce que le DAHUA DEE118A ?
C'est un module d'extension RS-485 doté de 8 canaux d'entrée d'alarme, de 4 canaux de sortie d'alarme et d'une sortie d'alimentation de 12 V, 200 mA.
Comment passer d'une entrée à une sortie d'alarme sur le DEE118A ?
Le commutateur 1 bit permet de changer de mode : le commutateur 1 bit de droite sur 0 active le mode entrée, sur 1 il active le mode sortie.
Quelle alimentation faut-il pour le DEE118A ?
L'alimentation est de 12 V, 1 A. L'adaptateur d'alimentation est en option. Sans charge raccordée, un adaptateur 12 V/1 A peut alimenter 6 appareils en cascade ; avec une charge raccordée et une alimentation séparée pour chaque unité, la cascade peut atteindre 20 appareils. Le module doit être raccordé à une alimentation adaptée en bon état de fonctionnement.
Le DEE118A est-il prévu pour l'extérieur ?
Son environnement de fonctionnement est indiqué comme extérieur, avec une température de fonctionnement de -30 °C à +60 °C.
Caractéristiques techniques
- Extérieure
- En Saillie
- -30 à +60 °C
- Blanc
- 8/4
- 4
- PC + ABS
- 0,3 W
Fonctions et technologies
- Installation en extérieur
Références spécifiques
- 6939554939617
- 1.0.01.15.12748-9001
Fiche technique détaillée
| Caractéristique | Valeur |
|---|---|
| Référence | DEE118A |
| Type | Module d'extension RS-485 (contrôle d'accès) |
| Port RS-485 | 1 en sortie et 1 en entrée |
| Entrée d'alarme | 8 canaux |
| Sortie d'alarme | 4 canaux |
| Sortie d'alimentation | 1 port (12 V, 200 mA) |
| Alimentation | 12 V, 1 A |
| Adaptateur d'alimentation | En option |
| Installation | En saillie ; sur rail de guidage |
| Matériau du boîtier | PC + ABS |
| Couleur | Blanc |
| Certifications | CE EMC ; CE LVD |
| Dimensions | 82,6 mm x 65,0 mm x 25 mm |
| Température de fonctionnement | -30 °C à +60 °C |
| Humidité de fonctionnement | 10 % à 90 % HR, sans condensation |
| Environnement de fonctionnement | Extérieur |
| Altitude de fonctionnement | 0 m à 3 000 m |
| Consommation | 0,3 W au maximum en veille ; 1,0 W au maximum en fonctionnement (sortie 12 V sans charge) |
| Poids brut | 0,15 kg |
| Température de stockage | 0 °C à +40 °C |
| Humidité de stockage | 30 % à 75 % HR |
