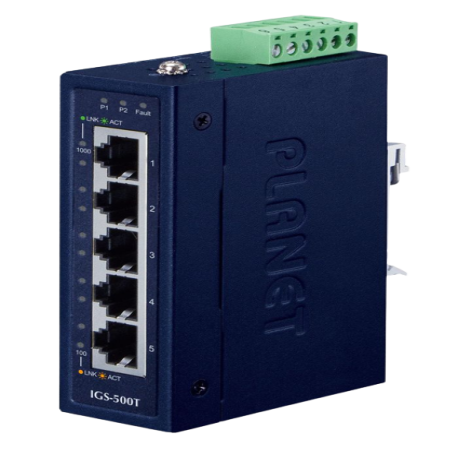

PLANET IGS-500T - Commutateur industriel 5 ports Gigabit
Réf. IGS-500T
Le commutateur PLANET IGS-500T est un commutateur industriel compact à 5 ports RJ45 10/100/1000BASE-T avec auto-MDI/MDI-X. Il dispose d'un boîtier métallique IP30, d'une installation sur rail DIN ou en fixation murale et d'une alimentation redondante de 12 à 48 V DC ou 24 V AC avec protection contre l'inversion de polarité. La température de fonctionnement va de -40 à 75 degrés C. Un relais d'alarme signale une panne d'alimentation (1 A à 24 V DC), et le protocole IEEE 802.3az Energy Efficient Ethernet permet d'ajuster la consommation selon l'activité.
Commandé avant 15 h en semaine, expédié le jour même
Attention ! Un crédit coûte de l'argent et doit être remboursé.
TAEG fixe 0 %
Montant total du crédit : 118,26 €. Taux débiteur fixe 0 %. Crédit accordé par Alma sous réserve d'acceptation. Montants indicatifs : le nombre d'échéances se choisit chez Alma au moment du paiement.
Une question, ou un devis ?
Description
Présentation du commutateur industriel PLANET IGS-500T
PLANET IGS-500T est un commutateur industriel compact à 5 ports RJ45 10/100/1000BASE-T. Il est logé dans un boîtier métallique IP30 de 70 x 104 x 30 mm pour 252 g, et fonctionne de -40 à 75 degrés C. Il appartient à la catégorie accessoires de vidéosurveillance du catalogue W3CAM.
Le commutateur IGS-500T reçoit deux alimentations redondantes de 12 à 48 V DC, ou une alimentation 24 V AC, par un bornier amovible à 6 broches. En cas de défaut de l'alimentation 1, la bascule matérielle se fait automatiquement vers l'alimentation 2. Un relais d'alarme de 1 A à 24 V DC signale une panne d'alimentation.
Points forts du PLANET IGS-500T
- 5 ports Gigabit : 5 ports RJ45 10/100/1000BASE-T avec négociation automatique et auto-MDI/MDI-X, sans câble droit ou croisé spécifique.
- Boîtier IP30 métallique : installation sur rail DIN ou avec oreilles de fixation murale, pour 252 g.
- Alimentation redondante : 12 à 48 V DC avec protection contre l'inversion de polarité, ou 24 V AC, avec bascule automatique vers l'alimentation 2 en cas de défaut de l'alimentation 1.
- Température de fonctionnement : -40 à 75 degrés C.
- Performances de commutation : fond de panier de 10 Gbps, table de 4K adresses MAC, trames jumbo de 9K, 7,4 Mpps à 64 octets.
- Protections : ESD 6 kV et EFT 6 kV.
- Économie d'énergie : IEEE 802.3az Energy Efficient Ethernet, avec économie d'énergie selon la longueur de câble en liaison active et en liaison inactive.
À quoi sert le IGS-500T ?
- Sites industriels : le boîtier métallique IP30 est conçu pour les industries lourdes telles que les usines, les ports et les entrepôts, de -40 à 75 degrés C.
- Réseau d'automatisme à alimentation redondante : la double entrée d'alimentation 12 à 48 V DC ou 24 V AC vise la disponibilité du réseau.
- Raccordement d'équipements Ethernet : le schéma d'application représente notamment une caméra IP, un PC, une imprimante et un convertisseur série sur Ethernet reliés par câble 1000BASE-T UTP, le contrôleur industriel étant raccordé au convertisseur par liaison série.
Compatibilité
- Normes : IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, contrôle de flux IEEE 802.3x, IEEE 802.3az, IEEE 802.1p classe de service.
- Câbles : Cat. 3, 4, 5, 5e, 6 UTP (100 mètres au maximum) et STP 100 ohms EIA/TIA-568 (100 mètres au maximum).
Questions fréquentes sur le PLANET IGS-500T
Qu'est-ce que le commutateur PLANET IGS-500T ?
C'est un commutateur industriel à 5 ports RJ45 10/100/1000BASE-T, en boîtier métallique IP30, alimenté en 12 à 48 V DC redondant ou en 24 V AC.
Comment installer le IGS-500T ?
Il se monte sur rail DIN ou au mur avec les oreilles de fixation. Le kit rail DIN et l'oreille de fixation murale figurent à la rubrique installation.
Quelle plage de température le IGS-500T supporte-t-il ?
La température de fonctionnement va de -40 à 75 degrés C, avec la même plage en stockage. L'humidité admise est de 5 à 90 % sans condensation.
Que se passe-t-il si une alimentation du IGS-500T tombe en panne ?
En cas de défaut de l'alimentation 1, la bascule matérielle active l'alimentation 2. Le relais d'alarme (1 A à 24 V DC) signale la panne d'alimentation.
Caractéristiques techniques
- Rail DIN
- Bleu
- Gigabit Ethernet (10/100/1000)
Fonctions et technologies
- Ethernet/LAN
Références spécifiques
- 4711605283229
- IGS-500T
Fiche technique détaillée
| Caractéristique | Valeur |
|---|---|
| Ports cuivre | 5 x 10/100/1000BASE-T RJ45 TP auto-MDI/MDI-X, négociation automatique |
| Connecteur | Bornier amovible 6 broches : broches 1/2 alimentation 1, broches 3/4 alarme de défaut, broches 5/6 alimentation 2 |
| Alarme | Une sortie relais pour défaut d'alimentation, 1 A à 24 V DC |
| Alimentation | 12 à 48 V DC, redondante avec protection contre l'inversion de polarité, 24 V AC pris en charge |
| Consommation | 3,6 watts / 12,35 BTU |
| Protection ESD / EFT | 6 kV / 6 kV |
| Installation | Kit rail DIN et oreille de fixation murale |
| Boîtier | Métal IP30 |
| Dimensions (L x P x H) | 70 x 104 x 30 mm |
| Poids | 252 g |
| Mode de traitement | Stockage et retransmission |
| Table d'adresses | 4K entrées |
| Mémoire tampon | 1 Mbit intégrée |
| Fond de panier | 10 Gbps |
| Débit de paquets | 7,4 Mpps à 64 octets |
| Trame jumbo | 9K |
| Température | Fonctionnement : -40 à 75 degrés C, stockage : -40 à 75 degrés C |
| Humidité | Fonctionnement : 5 à 90 %, stockage : 5 à 90 % (sans condensation) |
| Conformité réglementaire | FCC Part 15 Class A, CE |
