UBIQUITI AF-5U

Radio backhaul Point-à-Point Ubiquiti airFiber AF-5U 5 GHz haute bande 1.2+ Gbps 100+ km

Comment déployer un backhaul sans fil gigabit sur plus de 100 km ? Ubiquiti répond avec l'airFiber AF-5U, radio Point-à-Point haute bande 5 GHz (5725-6200 MHz) délivrant 1.2+ Gbps de débit réel. Ce pont radio certifié CE FCC IC alimente ses antennes via Passive PoE 50V/1.2A (adaptateur inclus) et pèse 16 kg, kit de montage sur mât inclus.

Compatibilité gamme airFiber et configurations Point-à-Point disponibles

L'Ubiquiti airFiber AF-5U fonctionne en configuration full-duplex avec un second exemplaire identique pour créer un lien PtP jusqu'à 100+ km. Compatible avec l'ensemble de la gamme Ubiquiti airFiber, il supporte les modes TDD, FDD et HDD (Hybrid Division Duplexing) propriétaire, avec ratio uplink/downlink fixe à 50% et synchronisation GPS garantissant une précision de fréquence à ±0.2 ppm.

Débit 1.2+ Gbps avec modulations adaptatives de 1024QAM MIMO à QPSK xRT

L'Ubiquiti airFiber AF-5U atteint 1.2+ Gbps en modulation 1024QAM MIMO sur 50 MHz de bande passante, avec une sensibilité récepteur de -57 dBm. La technologie xRT (¼ Rate QPSK) étend la portée avec une sensibilité de -91 dBm sur 50 MHz pour les liaisons en conditions difficiles. Les accessoires réseau existants se raccordent au port de données 10/100/1000 intégré.

Déploiement sur mât avec Radio Alignment Display et résistance mécanique

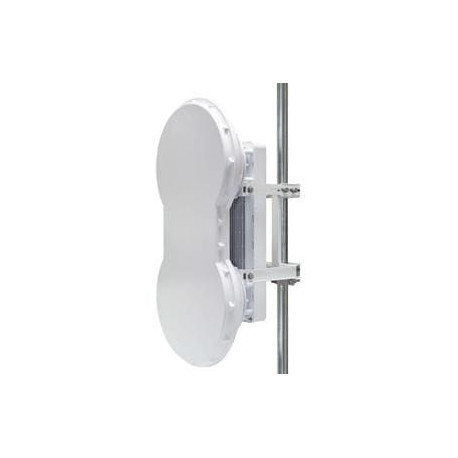

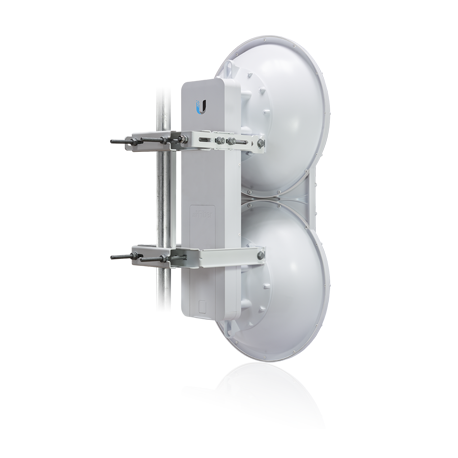

L'Ubiquiti airFiber AF-5U intègre un système de montage à glissière sur mât permettant le pré-assemblage complet avant installation en hauteur. Le Radio Alignment Display (RAD) affiche 12 indicateurs LED incluant les niveaux de signal local et distant calibrés en dBm en temps réel. La résistance mécanique atteint 863 N à 200 km/h, pour une plage de fonctionnement de -40 à +55°C.

Caractéristiques techniques

• Fréquence haute bande 5 GHz (5725-6200 MHz) : filtrage robuste permettant la co-localisation avec équipements opérant sur les bandes basses 5 GHz
• Débit maximum 1.2+ Gbps, 1+ million de paquets/seconde : 7 niveaux de modulation adaptatifs de ¼x QPSK xRT à 10x 1024QAM MIMO
• Portée maximum 100+ km avec technologie xRT : codage multi-canal adaptatif xtreme Range, sensibilité récepteur jusqu'à -95 dBm en ¼x QPSK xRT (10 MHz)

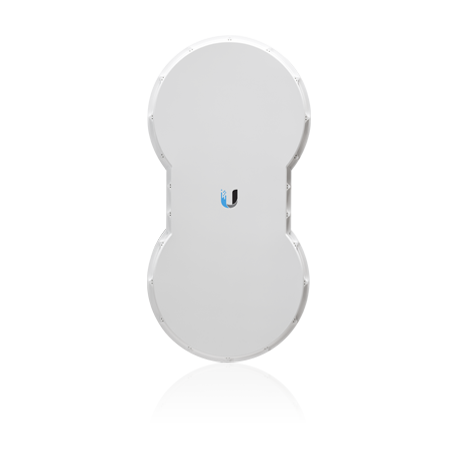

• Double antenne split intégrée TX/RX 23 dBi : faisceau 6°, ratio avant/arrière 70 dB, isolation cross-polarisation > 28 dB, polarisation dual-slant
• Interfaces : 1x 10/100/1000 (données) + 1x 10/100 (gestion) + 1x RJ-12 (alignement audio) : gestion hors-bande disponible via port Ethernet dédié
• Alimentation Passive PoE 50V/1.2A incluse, plage 42-58 VDC : consommation maximale 40 W, adaptateur PoE GigE fourni en standard
• Chiffrement 128 bits AES : protection de l'intégralité des données transitant sur la liaison radio
• Certifications CE, FCC, IC : opération mondiale sans licence de fréquence selon régions réglementaires
• Bande passante canal 10/20/30/40/50 MHz, résolution 1 MHz : technologie Power Envelope Tracking pour optimisation en bord de bande
• Dimensions 938.4 x 468.4 x 281.4 mm, poids 16 kg : résistance au vent 200 km/h, température opérationnelle -40 à +55°C

Questions Fréquentes

Comment aligner l'Ubiquiti airFiber AF-5U lors de l'installation sur mât ?

L'Ubiquiti airFiber AF-5U intègre un Radio Alignment Display (RAD) à 12 LED affichant les niveaux de signal local et distant calibrés en dBm en temps réel. L'alignement peut également s'effectuer via le port auxiliaire RJ-12 (tonalité audio) ou directement depuis l'interface de configuration airOS.

Quels modes de duplexage supporte l'Ubiquiti airFiber AF-5U et quelle précision de fréquence offre-t-il ?

L'Ubiquiti airFiber AF-5U supporte les modes TDD, FDD et le mode HDD (Hybrid Division Duplexing) propriétaire Ubiquiti. Avec synchronisation GPS active, la précision de fréquence atteint ±0.2 ppm, contre ±2.5 ppm sans GPS.

Ce qu'il faut retenir

L'Ubiquiti airFiber AF-5U est un radio backhaul Point-à-Point 5 GHz haute bande (5725-6200 MHz) avec un débit maximal de 1.2+ Gbps et une portée de 100+ km. Son antenne split intégrée offre un gain de 23 dBi en TX et RX, un faisceau de 6° et un ratio avant/arrière de 70 dB. Consommation maximale 40 W, certifié CE FCC IC, opération libre de licence mondiale sur les bandes 5725-6200 MHz selon régions.
