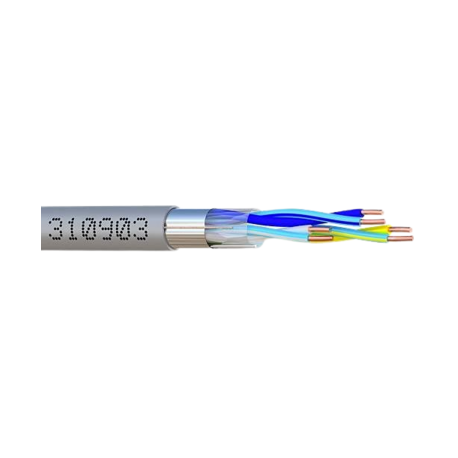

ELBAC SYT+/LY9ST 03P AWG20 (SYT-3P/T5)

Optimisez vos installations avec le câble SYT+/LY9ST 03P AWG20 ELBAC pour contrôle d'accès

ELBAC propose le câble SYT+/LY9ST 03P AWG20, conçu pour les applications de câblage dans les bâtiments résidentiels, tertiaires et industriels. Ce câble à 3 paires de conducteurs en cuivre étamé assure une transmission fiable des signaux pour les systèmes de contrôle d'accès et de sécurité. Conforme aux normes européennes EN 50575:2014/A1:2016 et IEC 60332-1 NF C 32-070 Classe C2, il garantit une bonne résistance au feu et une installation sécurisée. Sa gaine en PVC gris, ignifugée selon IEC 332-1, protège efficacement contre les risques d'incendie tout en offrant une robustesse adaptée aux environnements variés.

Caractéristiques techniques adaptées aux installations professionnelles

Le câble SYT+/LY9ST 03P AWG20 est constitué de conducteurs en cuivre recuit de 0,48 mm² (diamètre 0,78 mm ± 0,008 mm) isolés en HDPE, avec une gaine extérieure en PVC gris ignifugé. Sa construction en 3 paires torsadées minimise les interférences électromagnétiques, assurant une qualité de signal optimale pour les équipements de contrôle d'accès. Ce câble est compatible avec les infrastructures nécessitant une tension nominale jusqu'à 200 V et une plage de température d'utilisation de -15 à 70°C. Pour un câblage structuré et sécurisé, il s'intègre parfaitement aux installations utilisant des câbles réseau et autres accessoires ELBAC.

Caractéristiques techniques

• Conducteurs en cuivre recuit Ø 0.78 ± 0.008 mm, 0.48 mm² : Assure une conductivité optimale et une flexibilité adaptée à l'installation.
• Isolation HDPE Ø 1.30 mm : Protège les conducteurs contre les perturbations électriques et mécaniques.
• Gaine extérieure PVC gris, ignifuge IEC 332-1 : Offre une protection renforcée contre le feu et les agressions mécaniques.
• 3 paires torsadées : Réduit les interférences électromagnétiques pour une transmission stable des données.
• Impédance 100 ± 20 Ω, capacité mutuelle 70 nF/km : Garantit une bonne qualité de signal sur les longues distances.
• Résistance maximale du conducteur < 39 Ω/km : Limite les pertes électriques pour une efficacité accrue.
• Température d'utilisation : -15 à 70°C : Adapté aux environnements résidentiels, tertiaires et industriels variés.
• Classe CPR : Eca : Conforme à la directive européenne 2011/65/EU pour la sécurité incendie.
• Blindage Aluminium/PET 40μ/12μ avec couverture ≥ 115% : Protège contre les perturbations électromagnétiques externes.

Questions Fréquentes

Ce câble SYT+/LY9ST 03P AWG20 nécessite-t-il une installation spécifique ?

Ce câble est conçu pour un câblage standard en contrôle d'accès et sécurité. Il peut être installé en apparent ou encastré, en respectant les normes électriques et les recommandations d'ELBAC.

Ce câble est-il adapté aux environnements exposés à la chaleur ou au feu ?

Oui, il est certifié IEC 60332-1 NF C 32-070 Classe C2 et conforme à la norme CPR Eca, garantissant une bonne résistance au feu dans les conditions d'usage spécifiées.
