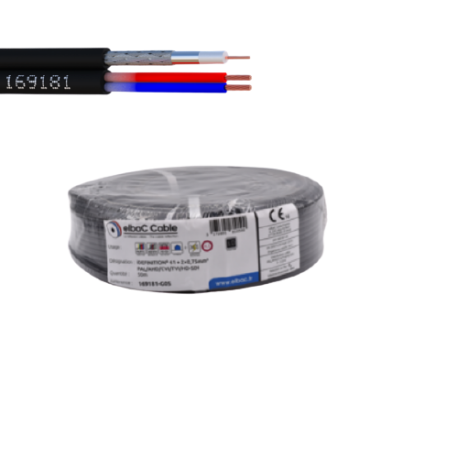

ELBAC Câble Micro-Coaxial - iDEFINITION® 61 + 2×0.75

Optimisez vos installations avec le câble Micro-Coaxial ELBAC iDEFINITION® 61 + 2×0.75

ELBAC propose ce câble Micro-Coaxial iDEFINITION® 61 + 2×0.75 conçu pour les applications résidentielles, tertiaires et industrielles nécessitant un câblage fiable et performant. Ce câble combine un conducteur coaxial de 0,29 mm² avec deux conducteurs supplémentaires de 0,75 mm², offrant une solution polyvalente pour le transport de signaux vidéo et l'alimentation électrique. Sa construction blindée garantit une excellente protection contre les interférences électromagnétiques, conforme aux normes européennes CE et CPR classe Eca.

Technologie micro-coaxiale blindée pour une transmission fiable

Le câble Micro-Coaxial iDEFINITION® 61 + 2×0.75 intègre un conducteur coaxial en cuivre nu de 0,61 mm de diamètre avec une isolation en mousse PE, assurant une impédance stable de 75 Ω ± 2 Ω par kilomètre. Cette configuration limite les pertes de signal, avec une atténuation maximale de 2,4 dB à 5 MHz et jusqu'à 59,3 dB à 3 GHz, adaptée aux transmissions haute fréquence. Le blindage en aluminium et tressage en cuivre étamé à 90 % protège efficacement contre les perturbations électromagnétiques, garantissant une qualité de signal optimale. Ce câble est compatible avec les connecteurs ELBAC référencés 953181 et 970181, facilitant son intégration dans les installations existantes.

Ce câble s'inscrit parfaitement dans les infrastructures nécessitant un câblage robuste et certifié, notamment pour le raccordement de caméras analogiques ou hybrides, ainsi que pour le transport de signaux audio/vidéo avec alimentation. Pour un câblage complet et sécurisé, il est recommandé d'utiliser des accessoires adaptés disponibles dans la gamme ELBAC câbles et connecteurs.

Caractéristiques techniques

• Conducteur coaxial : cuivre nu Ø0.61 mm, section 0.29 mm² : Assure une faible résistance électrique (17.2 Ω/km) et une transmission stable du signal.
• Deux conducteurs supplémentaires : cuivre étamé Ø0.21 mm, section 0.75 mm² : Permettent le transport d'alimentation ou signaux auxiliaires avec une résistance maximale de 65 Ω/km.
• Blindage double couche : aluminium 20 μm + tressage cuivre étamé 90 % : Offre une excellente protection contre les interférences électromagnétiques et une atténuation de blindage supérieure à 100 dB sur 30-3000 MHz.
• Isolation : mousse PE pour coaxial, PVC ignifugé C2 pour conducteurs : Garantit une bonne tenue électrique et thermique jusqu'à 80°C, avec une résistance d'isolation > 500 MΩ/km à 20°C.
• Diamètre total : 5.4 ± 0.15 mm : Format compact facilitant le passage dans les gaines et conduits standards.
• Tension nominale : 450/750 V : Adapté aux installations électriques résidentielles et tertiaires sécurisées.
• Classe CPR : Eca : Conforme à la directive européenne 2011/65/EU et à la norme EN 50575:2014/A1:2016 pour la réaction au feu.
• Poids linéaire : 60 kg/km : Permet une manipulation aisée et un déroulage contrôlé grâce au conditionnement en bobines de 200 m (Easy Reel Box) ou 500 m (tambour bois).

Questions Fréquentes

Ce câble est-il compatible avec les connecteurs ELBAC standards ?

Oui, le câble Micro-Coaxial iDEFINITION® 61 + 2×0.75 est compatible avec les connecteurs ELBAC référencés 953181 et 970181, facilitant son raccordement dans les installations.

Quelle est la résistance électrique maximale de ce câble à 20°C ?

La résistance maximale est de 17.2 Ω/km pour le conducteur coaxial et 65 Ω/km pour les conducteurs supplémentaires, assurant une faible perte électrique sur les longueurs courantes.
