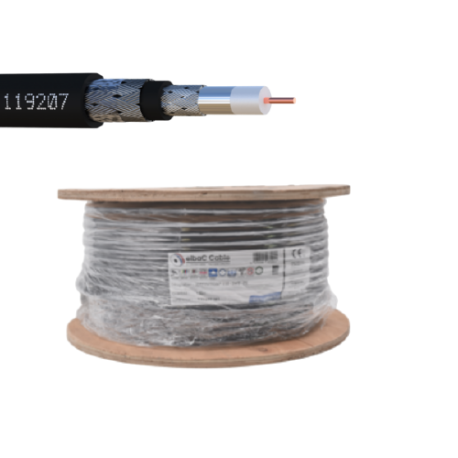

ELBAC Câble Coaxial - iDEFINITION® 110 - SWB - PE

Installez le câble coaxial ELBAC iDEFINITION® 110 - SWB - PE pour vos réseaux sécurisés

ELBAC propose le câble coaxial iDEFINITION® 110 - SWB - PE conçu pour les applications résidentielles, tertiaires et industrielles nécessitant un câblage performant et fiable. Ce câble 75 Ω assure une transmission stable des signaux sur de longues distances, avec une construction robuste adaptée aux environnements extérieurs grâce à sa gaine en PE noire résistante aux UV et aux intempéries. Conforme à la directive européenne 2011/65/EU, il répond aux exigences de sécurité et de durabilité indispensables pour les installations de contrôle d'accès et vidéosurveillance.

Technologie coaxiale performante pour transmission optimale

Le câble coaxial iDEFINITION® 110 - SWB - PE intègre un conducteur interne en cuivre étamé de 1,1 mm de diamètre, isolé par un diélectrique en PE cellulaire naturel garantissant une faible capacitance (< 58 pF/m) et une impédance stable de 75 ± 2 Ω. Sa double couche de blindage (ruban aluminium/polyester/aluminium et tresse en cuivre étamé) offre une couverture supérieure à 125% et 78%, assurant une excellente protection contre les interférences électromagnétiques. Ce câble est compatible avec les infrastructures de contrôle d'accès et vidéosurveillance nécessitant un câblage fiable. Il s’intègre parfaitement dans les installations utilisant des équipements ELBAC et peut être associé à notre gamme de câbles pour une solution complète.

Caractéristiques techniques

• Conducteur interne : cuivre étamé Ø 1.1 ± 0.005 mm : Assure une conductivité optimale et une faible résistance électrique pour une transmission efficace du signal.
• Diélectrique : PE cellulaire naturel Ø 4.9 ± 0.10 mm : Garantit une faible capacitance et une bonne isolation électrique, limitant les pertes sur la longueur.
• Double blindage : ruban Alu/Polyester/Alu + tresse cuivre étamé : Protection renforcée contre les perturbations électromagnétiques, assurant la qualité du signal dans les environnements industriels.
• Armure : tresse acier galvanisé 24 × (6 × Ø0.20 mm) > 95% couverture : Offre une résistance mécanique élevée, protection contre les rongeurs et les agressions extérieures.
• Gaine extérieure : PE noir UV résistant Ø 10.0 ± 0.30 mm : Adaptée aux installations extérieures, protège contre les intempéries et les rayons UV pour une durabilité accrue.
• Impédance caractéristique : 75 ± 2 Ω : Standard pour les transmissions vidéo analogiques et numériques, compatible avec la majorité des équipements de contrôle d'accès.
• Atténuation maximale : 1.5 dB/100m à 5 MHz, 39.1 dB/100m à 3000 MHz : Permet une transmission claire sur une large plage de fréquences, adaptée aux signaux haute fréquence.
• Température de fonctionnement : jusqu’à 70°C : Convient aux environnements résidentiels et industriels soumis à des variations thermiques.
• Conditionnement : bobine bois 100 m : Facilite la gestion et la pose sur site, avec un marquage clair indiquant la longueur restante.

Questions Fréquentes

Ce câble coaxial est-il adapté pour une installation extérieure ?

Oui, la gaine en PE noire est résistante aux UV et aux intempéries, et l'armure en acier galvanisé protège contre les agressions mécaniques et les rongeurs, ce qui le rend adapté aux installations extérieures.

Quelle est l'impédance et la compatibilité de ce câble pour les systèmes de contrôle d'accès ?

Le câble présente une impédance caractéristique de 75 Ω, standard pour les transmissions vidéo et données analogiques, compatible avec la majorité des équipements de contrôle d'accès et vidéosurveillance.
