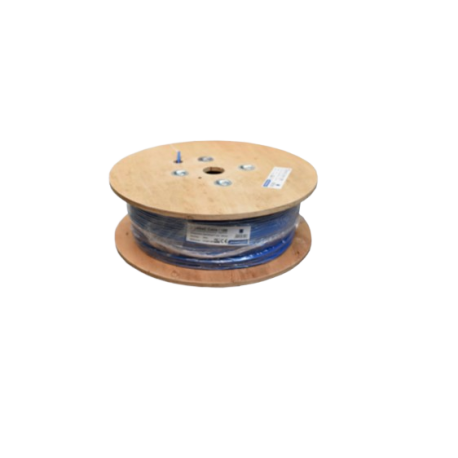

ELBAC CÂBLE COAXIAL 500M - BOBINE BOIS

Installez efficacement le câble coaxial ELBAC 500M en bobine bois pour vos transmissions vidéo HD

ELBAC propose ce câble coaxial de 500 mètres en bobine bois, conçu pour les installations résidentielles, tertiaires et industrielles nécessitant une transmission vidéo HD-SDI fiable. Avec une impédance de 75 Ω et une faible capacitance inférieure à 58 pF/m, ce câble assure une qualité de signal optimale sur de longues distances. Sa gaine en PVC bleu RAL 5015, conforme à la norme CPR classe Eca, garantit une résistance au feu adaptée aux exigences réglementaires. Ce câble est idéal pour les systèmes de vidéosurveillance et contrôle d'accès utilisant la technologie HD-SDI, avec une atténuation maîtrisée jusqu’à 3000 MHz.

Transmission HD-SDI performante et robuste pour installations vidéo

Le câble coaxial ELBAC est conçu avec un conducteur interne en cuivre étamé de 1,1 mm de diamètre et un diélectrique en PE cellulaire naturel, assurant une propagation du signal à 84% de la vitesse de la lumière. Sa double couche d’écran, composée d’un ruban aluminium et d’un tressage en cuivre étamé à 78% de couverture, protège efficacement contre les interférences électromagnétiques. Ce câble s’intègre parfaitement dans les infrastructures câblées professionnelles et peut être associé à d’autres composants de la gamme ELBAC câbles pour une installation complète et sécurisée.

Caractéristiques techniques

• Impédance : 75 ± 2 Ω : Assure une adaptation optimale aux équipements HD-SDI pour une transmission sans perte majeure.
• Atténuation maximale (dB/100m) : 1,5 à 39,1 selon fréquence (5 MHz à 3000 MHz) : Permet une qualité de signal stable même sur de longues distances.
• Conducteur interne : cuivre étamé Ø 1,1 ± 0,005 mm : Garantit une conductivité électrique fiable et durable.
• Double écran : ruban aluminium 40μm + tressage cuivre étamé 78% : Protection efficace contre les perturbations électromagnétiques et radiofréquences.
• Gaine extérieure : PVC ignifugé C2 bleu RAL 5015 Ø 6,95 ± 0,15 mm : Résistance mécanique et conformité aux normes de sécurité incendie.
• Capacitance : < 58 pF/m : Faible capacité pour limiter la dégradation du signal haute fréquence.
• Température nominale : 80°C : Adapté aux environnements résidentiels et tertiaires standards.
• Résistance d’isolement : > 500 MΩ.km : Assure une isolation électrique fiable sur la longueur du câble.
• Conditionnement : bobine bois 500 mètres : Facilite la manutention et le déploiement sur site.

Questions Fréquentes

Ce câble coaxial ELBAC 500M est-il compatible avec les systèmes HD-SDI ?

Oui, ce câble est spécifiquement conçu pour la transmission HD-SDI avec une impédance de 75 Ω et une faible atténuation sur des fréquences jusqu’à 3000 MHz.

Quelle est la résistance mécanique et thermique de ce câble ?

La gaine en PVC ignifugée C2 supporte une température nominale jusqu’à 80°C, avec une isolation électrique supérieure à 500 MΩ.km, adaptée aux installations résidentielles et tertiaires.
