ELBAC 111181-C2 - Câble coaxial 75 ohms iDEFINITION 61 HD-SDI

Name: ELBAC 111181-C2 - Câble coaxial 75 ohms iDEFINITION 61 HD-SDI
Brand: ELBAC
SKU: 111181-C2
Price: 72.9 EUR
Availability: InStock

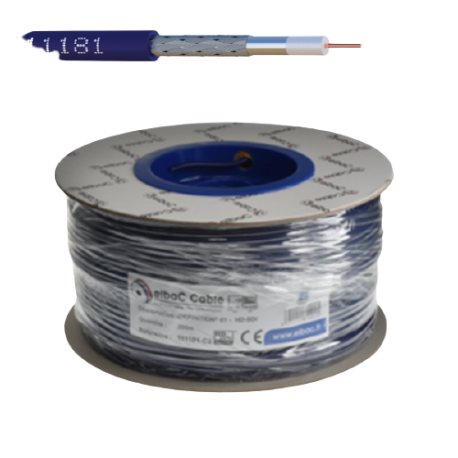

Le câble coaxial ELBAC 111181-C2 est un câble iDEFINITION 61 - HD-SDI d'impédance 75 ohms, à âme en cuivre recuit de diamètre 0,61 mm et diélectrique en PE cellulaire. Son écran comprend un ruban aluminium/polyester/aluminium et une tresse en aluminium cuivré étamé de couverture 90 %. La gaine en PVC retardateur de flamme C2, bleue (RAL 5022), mesure 4,50 mm de diamètre. Il est conditionné en bobine carton de 200 m et se raccorde avec les connecteurs 953181 et 970181.

Aucun avis pour l'instant

81,00 €

72,90 € TTC Remise 10%

vous économisez 8,10 €

9 Articles en stock

Livraison prévue : 06/11/2026

Payez en plusieurs fois sans frais

18,24 € aujourd’hui, puis 3 × 18,22 € · sans frais

Attention ! Un crédit coûte de l'argent et doit être remboursé.

TAEG fixe 0 %

Montant total du crédit : 72,90 €. Taux débiteur fixe 0 %. Crédit accordé par Alma sous réserve d'acceptation. Montants indicatifs : le nombre d'échéances se choisit chez Alma au moment du paiement.

Une question, ou un devis ?

Créer un devis Poser une question

Livraison rapide Satisfait ou remboursé Paiement sécurisé

Fiche Câble Micro-Coaxial - iD (144,84 Ko)

Présentation du câble coaxial ELBAC 111181-C2

Le câble coaxial ELBAC 111181-C2 porte la désignation iDEFINITION 61 - HD-SDI 75 ohms. Son âme est en cuivre recuit de diamètre 0,61 mm, entourée d'un diélectrique en PE cellulaire naturel de diamètre 2,70 mm. Le conditionnement de cette référence est une bobine carton de 200 m.

Le câble ELBAC 111181-C2 comporte un écran à deux couches : un ruban collé au diélectrique aluminium 20 microns, polyester 15 microns, aluminium 20 microns, puis une tresse en aluminium cuivré étamé de couverture 90 %. La gaine est en PVC retardateur de flamme C2, de couleur bleue RAL 5022.

Points forts du câble ELBAC 111181-C2

Impédance : 75 ohms, avec une capacité inférieure à 58 pF/m.
Atténuation longitudinale : au maximum 10,5 dB/100 m à 100 MHz et 32,8 dB/100 m à 1000 MHz.
Atténuation d'écrantage : supérieure à 100 dB de 30 à 2000 MHz et de 2000 à 3000 MHz.
Affaiblissement de réflexion : supérieur à 23 dB de 30 à 1000 MHz.
Écran : ruban aluminium/polyester/aluminium de couverture au moins 125 % et tresse de couverture 90 %.
Gaine : PVC retardateur de flamme C2, diamètre 4,50 mm, marquage blanc par jet d'encre tous les mètres.
Réaction au feu : Euroclasse Eca selon le règlement sur les produits de construction (CPR), norme EN 50575:2014/A1:2016.

À quoi sert le 111181-C2 ?

Câble coaxial 75 ohms HD-SDI : la désignation iDEFINITION 61 - HD-SDI 75 ohms est imprimée sur la gaine.
Raccordement : les connecteurs 953181 et 970181 sont adaptés à ce câble.

Compatibilité

Connecteurs adaptés : 953181 et 970181.

Caractéristiques techniques

Caractéristique	Valeur
Impédance	75 ohms
Capacité	inférieure à 58 pF/m
Conducteur central	cuivre recuit, diamètre 0,61 mm (plus ou moins 0,005 mm)
Diélectrique	PE cellulaire, naturel, diamètre 2,70 mm (plus ou moins 0,10 mm)
Écran, première couche	ruban aluminium 20 microns / polyester 15 microns / aluminium 20 microns, couverture au moins 125 %, diamètre 2,90 mm (plus ou moins 0,10 mm)
Écran, seconde couche	tresse en aluminium cuivré étamé 16 x (6 x 0,12 mm de diamètre), couverture 90 %
Gaine	PVC retardateur de flamme C2, bleu RAL 5022, diamètre 4,50 mm (plus ou moins 0,10 mm)
Résistance en courant continu à 20 degrés Celsius	conducteur central 65 ohms/km, conducteur extérieur 17,2 ohms/km
Vitesse de propagation	81 %
Tension nominale	30 V
Résistance d'isolement à 20 degrés Celsius	supérieure à 500 mégohms/km
Atténuation longitudinale maximale	2,4 dB/100 m à 5 MHz ; 5,4 à 30 MHz ; 10,5 à 100 MHz ; 17,9 à 300 MHz ; 23,1 à 500 MHz ; 32,8 à 1000 MHz ; 49,8 à 2250 MHz ; 59,3 à 3000 MHz
Affaiblissement de réflexion	supérieur à 23 dB de 30 à 1000 MHz
Atténuation d'écrantage	supérieure à 100 dB de 30 à 2000 MHz et de 2000 à 3000 MHz
Effort d'arrachement du diélectrique sur 50 mm	de 15 N à 35 N
Masse linéique	28 kg/km
Température nominale	80 degrés Celsius
Réaction au feu CPR	Euroclasse Eca
Conditionnement	bobine carton de 200 m

Questions fréquentes sur le câble ELBAC 111181-C2

Qu'est-ce que le câble ELBAC 111181-C2 ?

C'est un câble coaxial désigné iDEFINITION 61 - HD-SDI 75 ohms, à âme en cuivre recuit de diamètre 0,61 mm, double écran et gaine bleue en PVC retardateur de flamme C2 de diamètre 4,50 mm.
