ELBAC CABLE RESEAU U/FTP CAT6A EXTERIEUR AUTOPORTE 100M (U/FTP-AUTO-EXT)

Câble réseau ELBAC U/FTP CAT6A 500 MHz extérieur autoporté 4 paires blindées AWG23

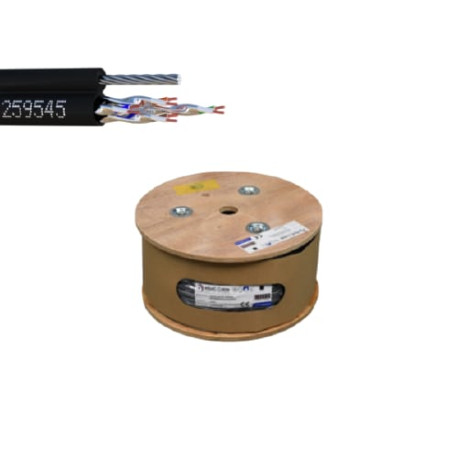

ELBAC propose le câble U/FTP CAT6A 500 MHz extérieur autoporté (référence 259545-00) en bobine de 100 mètres sur tambour bois. Ce câble réseau constitue la solution pour toute installation extérieure entre bâtiments ou en aérien, grâce à son messager en acier galvanisé 7×0,85 mm supportant une force de rupture supérieure à 4 500 N. Retrouvez l'ensemble de la gamme câbles réseau disponible sur w3cam.fr.

Construction et blindage du câble ELBAC U/FTP CAT6A extérieur autoporté

Le câble ELBAC U/FTP CAT6A extérieur autoporté intègre 4 paires torsadées blindées individuellement par un feuillard Alu/PET (face aluminium vers l'extérieur), avec conducteurs en cuivre recuit de 0,56 mm de diamètre (AWG23). L'isolation Skin/Foam/Skin HDPE de 1,33 mm de diamètre garantit une impédance stable de 100 ±15 Ω entre 1 et 100 MHz. Un fil de drain en cuivre étamé de 0,4 mm complète le blindage de chaque paire. Pour une infrastructure réseau complète, consultez notre catégorie câbles et connecteurs.

Contenu et connectique

La bobine de 100 mètres de câble ELBAC U/FTP CAT6A extérieur autoporté se compose de 4 paires torsadées blindées (bleu/blanc, marron/blanc, orange/blanc, vert/blanc), d'un messager en acier galvanisé intégré et d'une gaine extérieure PE noire d'épaisseur ≥ 0,5 mm. Le diamètre externe total est de 7,4 mm + 5,0 mm (câble + messager), pour une masse linéaire de 46,1 kg/km. Le marquage d'usine est imprimé à l'encre blanche par jet d'encre tous les 1 mètre avec indication de quantité restante sur la bobine.

Mise en œuvre

Le câble ELBAC U/FTP CAT6A extérieur autoporté s'installe en aérien grâce au messager acier galvanisé intégré, sans câble porteur séparé. Le rayon de courbure minimal est de 60 mm lors de la pose et de 50 mm une fois installé. La température de service est limitée à 60°C en régime permanent. Aucune fixation murale intermédiaire n'est nécessaire sur des portées courtes ; pour les longues travées, prévoir des pinces d'ancrage adaptées au diamètre de 5,0 mm du messager.

Caractéristiques techniques

• Catégorie : CAT6A 500 MHz, U/FTP : blindage individuel par paire Alu/PET, conforme EIA/TIA 568A et ISO/IEC 11801 pour les réseaux 10 Gigabit Ethernet
• Conducteur cuivre recuit AWG23, Ø 0,56 mm : résistance DC maximale de 79,8 Ω/km, garantissant des débits 10 GbE sur 100 mètres
• Messager acier galvanisé 7×0,85 mm, force de rupture > 4 500 N : portance élevée pour liaisons aériennes entre bâtiments sans support additionnel
• Atténuation maximale à 500 MHz : 45,3 dB/100m : performances conformes au tableau de performances CAT6A du datasheet ELBAC 259545-00
• Vélocité de propagation : 76% : temps de propagation réduit, adapté aux infrastructures réseau sensibles à la latence
• Gaine PE noire, épaisseur ≥ 0,5 mm : résistance aux UV et aux variations climatiques en installation extérieure permanente
• Sans halogène (IEC 60754), faible densité de fumée (IEC 61034) : conforme à la directive européenne 2011/65/EU et à la réaction au feu EN 50575:2014/A1:2016 classe F_ca
• Conditionnement : bobine 100m sur tambour bois : disponible aussi en 500m (référence W5) pour les chantiers de grande envergure

Questions Fréquentes

Le câble ELBAC U/FTP CAT6A extérieur autoporté 259545-00 nécessite-t-il un câble porteur séparé pour une installation aérienne ?

Non, le câble ELBAC U/FTP CAT6A extérieur autoporté intègre nativement un messager en acier galvanisé 7×0,85 mm avec une force de rupture supérieure à 4 500 N, ce qui le rend autoportant sans câble porteur additionnel.

Quelles normes électriques le câble ELBAC U/FTP CAT6A extérieur 259545-00 respecte-t-il ?

Le câble ELBAC U/FTP CAT6A 500 MHz extérieur autoporté est conforme aux normes EIA/TIA 568A, ISO/IEC 11801 pour les caractéristiques électriques, IEC 61034 pour la densité de fumée, IEC 60754 pour l'absence d'halogènes et EN 50575:2014/A1:2016 pour la réaction au feu (classe F_ca).

Ce qu'il faut retenir

Le câble ELBAC U/FTP CAT6A 500 MHz extérieur autoporté (259545-00) est un câble réseau 4 paires blindées AWG23 avec messager acier galvanisé 7×0,85 mm (> 4 500 N de rupture) et gaine PE noire ≥ 0,5 mm. Son impédance est de 100 ±15 Ω à 100 MHz, son atténuation de 45,3 dB/100m à 500 MHz, sa masse de 46,1 kg/km. Certifié EIA/TIA 568A, sans halogène et conforme à la directive européenne 2011/65/EU, il est conçu pour les liaisons aériennes extérieures en installation résidentielle, tertiaire ou industrielle.
