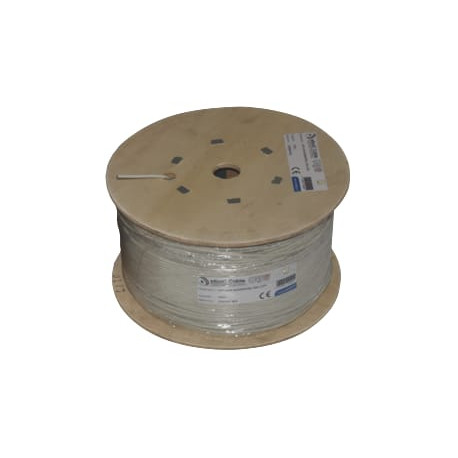

ELBAC CABLE TRANSMISSION INDUSTRIEL - 500M - BOBINE BOIS

Câble transmission industriel elbaC S/FTP 1P AWG24 120 Ω LSZH 500m bobine bois RS-485

elbaC — Les chantiers de vidéosurveillance et de contrôle d'accès peinent souvent à trouver un câble de transmission industriel capable d'assurer un bus RS-485 sur 500 m sans dégradation du signal. Le câble elbaC 329841-00 S/FTP 1P AWG24 120 Ω LSZH résout cette contrainte : conducteur cuivre étamé AWG24, gaine XL-LSZH grise Ø 6,2 mm, disponible dans notre catalogue câbles.

Déroulement et pose du câble elbaC 329841-00 S/FTP AWG24

Le câble elbaC 329841-00 supporte une tension de tirage maximale de 100 N et un rayon de courbure minimal de 60 mm pendant le tirage en conduit, ramené à 50 mm une fois posé. La bobine bois W5 de 500 m permet un déroulement continu sur chantier avec marquage métrique au pas de 1 m. Retrouvez l'ensemble de la gamme elbaC pour vos projets d'infrastructure câblée.

Caractéristiques techniques

• Impédance : 120 Ω : conforme bus EIA RS-485, transmission fiable sur longue distance sans désadaptation d'impédance
• Conducteur : cuivre étamé AWG24 (7×Ø 0,20 ± 0,005 mm) : résistance DC ≤ 84,8 Ω/km à 20°C pour minimiser les pertes ohmiques
• Atténuation : 1,98 dB/100m à 1 MHz : faible perte de signal sur toute la longueur de 500 m
• Blindage double couche : 1re couche Alu/PET couverture ≥ 115% (côté alu vers l'extérieur) + 2e couche tresse cuivre étamé couverture ≥ 90%
• Gaine XL-LSZH gris 7004, Ø 6,2 ± 0,2 mm, ép. ≥ 0,6 mm : sans halogènes, limite la propagation de flamme selon IEC 60332-1, NF C 32-070 Classe C2
• Plage de température d'utilisation : -20 / +75°C : adapté aux locaux techniques non climatisés et aux installations extérieures abritées
• Tension nominale : 300 V DC, résistance isolation (500V) : > 5 000 MΩ.km : rigidité diélectrique de 2 kV AC, sécurité renforcée
• Capacité mutuelle paire à 1 kHz : 42 pF/m ± 10% : limite la diaphonie entre conducteurs sur bus RS-485 longue distance
• Conditionnement : bobine bois W5, 500 m : déroulement continu sur chantier, accessible dans notre sélection câbles et connecteurs
• Masse linéaire : 62 kg/km : permet le calcul précis de charge sur chemin de câbles avant installation

Questions Fréquentes

Le câble elbaC 329841-00 S/FTP AWG24 est-il adapté aux installations RS-485 longue distance ?

Oui, le câble elbaC 329841-00 est explicitement conçu pour le bus EIA RS-485. Son impédance de 120 Ω et sa résistance conducteur ≤ 84,8 Ω/km garantissent l'intégrité du signal sur toute la bobine de 500 m.

Quel rayon de courbure minimum respecter lors de la pose du câble elbaC 329841-00 ?

Le câble elbaC 329841-00 S/FTP AWG24 exige un rayon de courbure de 60 mm minimum pendant le tirage et de 50 mm une fois posé, afin de préserver l'intégrité du blindage double couche et de la gaine XL-LSZH.

Ce qu'il faut retenir

Le câble elbaC 329841-00 S/FTP 1P AWG24 est un câble de transmission industriel 120 Ω conditionné en bobine bois 500 m, dédié au bus EIA RS-485. Son conducteur cuivre étamé AWG24 présente une résistance ≤ 84,8 Ω/km et une atténuation de 1,98 dB/100m à 1 MHz. Plage d'utilisation -20 / +75°C, gaine XL-LSZH, certifié CE, classe de réaction au feu E_ca.
