TECLINK JARRETIÈRE OPTIQUE JAUNE OS2 SC/LC DUPLEX LSZH 2 MÈTRES

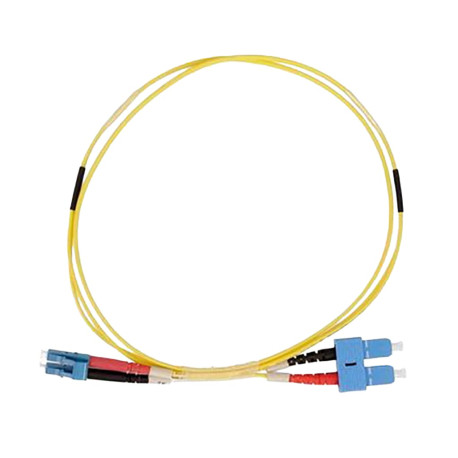

Jarretière optique TECLINK TLJFOS2/2MSCV3 SC/LC Duplex Monomode OS2 LSZH 2 m

Comment interconnecter un port SC d'un tiroir optique avec un port LC d'un switch en conservant un budget optique maîtrisé ? La jarretière optique TECLINK TLJFOS2/2MSCV3 répond à cette exigence : fibre monomode OS2 9/125 µm, configuration duplex 2 fibres, connecteurs SC et LC UPC, longueur 2 m, perte d'insertion garantie ≤ 0.2 dB.

Contenu et connectique

La jarretière TECLINK TLJFOS2/2MSCV3 comprend 2 brins fibre OS2 9/125 µm sous gaine LSZH jaune de 2 mm de diamètre, un connecteur SC UPC et un connecteur LC UPC. Le renfort Kevlar (fils d'aramide) assure une résistance à la traction supérieure à 15 kg. Retrouvez les autres longueurs dans notre gamme de câbles fibre TECLINK.

Mise en œuvre

La jarretière TECLINK TLJFOS2/2MSCV3 est certifiée LSZH retard feu pour usage intérieur et s'installe sans outil : insérer le connecteur SC dans l'adaptateur SC du panneau de brassage, le connecteur LC dans le port SFP de l'équipement actif. Compatible avec les switchs TECLINK équipés de ports LC SFP. La plage thermique d'usage est de -40°C à +75°C.

Caractéristiques techniques

• Type de fibre : Monomode OS2 (9/125 µm) : diamètre d'âme 9 µm pour transmission longue distance avec atténuation minimale, conforme ITU-T G.652
• Type de cordon : Duplex (2 fibres) : 2 brins distincts pour transmission bidirectionnelle simultanée TX/RX, configuration standard pour baies de brassage
• Connecteurs : SC UPC / LC UPC : hybridation SC (ferrule 2.5 mm) vers LC (ferrule 1.25 mm) — à compléter avec nos câbles et connecteurs TECLINK pour l'infrastructure complète
• Débit : 10 Gb/s jusqu'à 10 km : supporte les architectures 10GbE longue distance sur fibre monomode OS2
• Perte d'insertion : ≤ 0.2 dB : valeur garantie en sortie de fabrication sur chaque connecteur UPC
• Perte de retour : ≥ 55 dB (UPC) : niveau de réflexion maîtrisé grâce au polissage Ultra Physical Contact
• Gaine LSZH jaune, diamètre 2 mm : Low Smoke Zero Halogen, retard feu, identification couleur OS2 normalisée jaune
• Longueur : 2 m : longueur standard pour brassage intra-baie ou inter-baies rapprochées
• Résistance traction : > 15 kg : renfort fils d'aramide (Kevlar) intégré dans la structure du câble
• Température d'usage : -40°C à +75°C : plage large compatible datacenters et locaux techniques non climatisés

Questions Fréquentes

La jarretière TECLINK TLJFOS2/2MSCV3 est-elle compatible avec une fibre multimode OM3 ou OM4 ?

Non, la TECLINK TLJFOS2/2MSCV3 est une fibre monomode OS2 de diamètre 9/125 µm. Elle est incompatible avec les fibres multimodes OM3 ou OM4 (50/125 µm) — associer les deux types dégraderait le signal de façon irréversible.

Quelles sont les performances optiques certifiées de la jarretière TECLINK TLJFOS2/2MSCV3 ?

La TECLINK TLJFOS2/2MSCV3 affiche une perte d'insertion ≤ 0.2 dB et une perte de retour ≥ 55 dB grâce au polissage UPC (Ultra Physical Contact). Ces valeurs permettent de supporter un débit de 10 Gb/s sur une distance de 10 km.

Ce qu'il faut retenir

La jarretière optique TECLINK TLJFOS2/2MSCV3 est un cordon duplex monomode OS2 9/125 µm de 2 m avec connecteurs SC/LC UPC et gaine LSZH jaune de 2 mm de diamètre. Elle garantit un débit 10 Gb/s jusqu'à 10 km, une perte d'insertion ≤ 0.2 dB et une perte de retour ≥ 55 dB. Sa plage thermique de -40°C à +75°C et sa résistance traction supérieure à 15 kg la destinent aux installations tertiaires et datacenters intérieurs.
