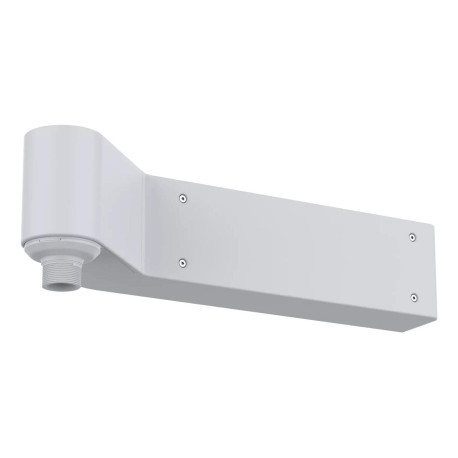

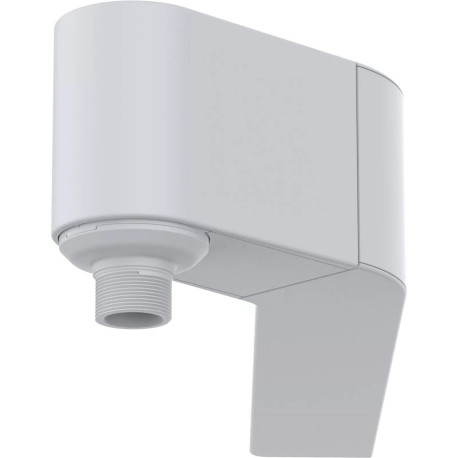

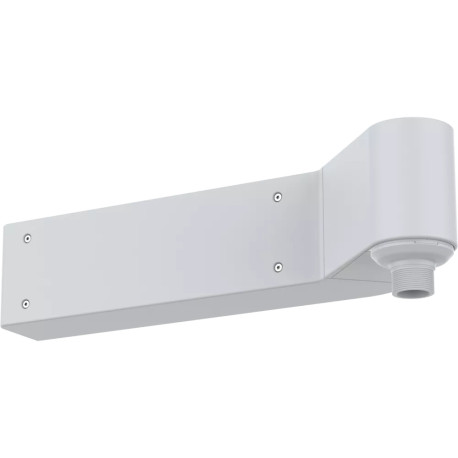

AXIS TP3302-E Corner Mount

Support d'angle AXIS TP3302-E pour caméras dômes et panoramiques IP66 IK10

AXIS COMMUNICATIONS propose le support d'angle TP3302-E (03158-001), accessoire de fixation tout-en-un certifié IP66 et IK10, en boîtier plastique blanc NCS S 1002-B. Pesant 4823 g, il fonctionne de -40°C à 65°C avec une humidité opérationnelle jusqu'à 100% RH condensing. Il intègre un compartiment spacieux pour les dispositifs de connectivité, compatible avec les caissons et fixations AXIS dédiés.

Contenu et connectique

Le AXIS TP3302-E (03158-001) est livré avec le support, un guide d'installation, une équerre murale, un cache-connecteur et des attaches câble. La connectique comprend une sortie RJ45 Ethernet mâle certifiée IP66 et une entrée RJ45 Ethernet femelle avec IDC. Les entrées conduit latérales sont en ¾" (M25) et le passage câble se situe en face arrière.

Mise en œuvre

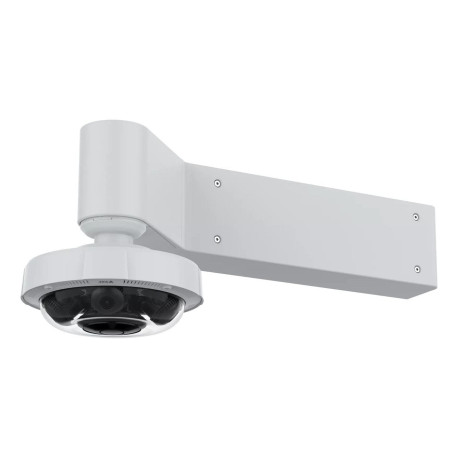

Le AXIS TP3302-E (03158-001) se fixe sur un angle mural côté gauche ou droit. Le câblage réseau passe par le trou arrière ou les entrées conduit ¾" (M25) latérales avant le raccordement au kit pendant 1.5" NPS. Ce kit permet de connecter les caméras de la gamme AXIS extérieure : T94K01D, T94M01D, T94N01D, T94N02D ou T94T02D.

Caractéristiques techniques

• Certification : IP66 et IK10 : boîtier étanche aux poussières et aux jets d'eau puissants, résistant aux chocs pour installation murale en extérieur
• Température de fonctionnement : -40°C à 65°C : adapté aux environnements extérieurs en climat continental ou méditerranéen, sans restriction saisonnière
• Humidité de fonctionnement : 10–100% RH condensing : convient aux environnements humides ou soumis à de fortes variations de température
• Poids : 4823 g — Surface projetée (EPA) : 0.35 m² : structure robuste garantissant la stabilité de la caméra montée même sous charge de vent
• Connecteurs intégrés : RJ45 IP66 mâle (sortie) + RJ45 femelle + IDC (entrée) : passage réseau sécurisé sans connectique externe exposée aux intempéries
• Entrées conduit : ¾" (M25) latérales + trou câble arrière : deux options de cheminement pour s'adapter aux contraintes de l'installation
• Montage gauche ou droit : orientation flexible selon la position de l'angle mural et le champ de vision requis
• Compatibilité kits pendants 1.5" NPS : s'associe aux caméras dômes et aux caméras panoramiques AXIS via les kits T94K01D, T94M01D, T94N01D, T94N02D, T94T02D, TP3103-E et TQ3103-E
• Matière : plastique biosourcé à 70% (carbone renouvelable) : conforme REACH, RoHS, PVC free, BFR/CFR free selon JEDEC/ECA JS709
• Garantie : 3 ans

Questions Fréquentes

Comment installer le support d'angle AXIS TP3302-E (03158-001) sur un mur ?

Le AXIS TP3302-E se fixe sur un angle mural via l'équerre murale fournie, côté gauche ou droit selon le site. Le câblage réseau est acheminé par le trou arrière ou les entrées conduit ¾" (M25) latérales, puis le kit pendant 1.5" NPS est raccordé pour recevoir la caméra.

Quels kits pendants sont compatibles avec le AXIS TP3302-E 03158-001 ?

Le AXIS TP3302-E (03158-001) est compatible avec les kits pendants à raccord 1.5" NPS : AXIS T94K01D, T94M01D, T94N01D, T94N02D, T94T02D, TP3103-E Pendant Kit et TQ3103-E Pendant Kit.

Ce qu'il faut retenir

Le AXIS TP3302-E (03158-001) est un support d'angle en boîtier plastique certifié IP66 et IK10, pesant 4823 g, avec une plage de fonctionnement de -40°C à 65°C et une surface projetée de 0.35 m². Compatible avec les kits pendants à raccord 1.5" NPS de la gamme AXIS, il dispose de connecteurs RJ45 IP66 intégrés et d'entrées conduit ¾" (M25) pour sécuriser le câblage réseau en intérieur comme en extérieur.
