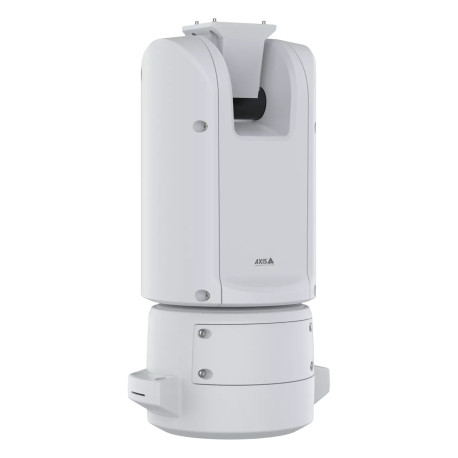

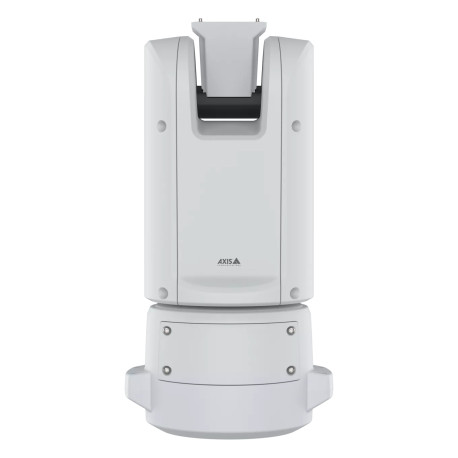

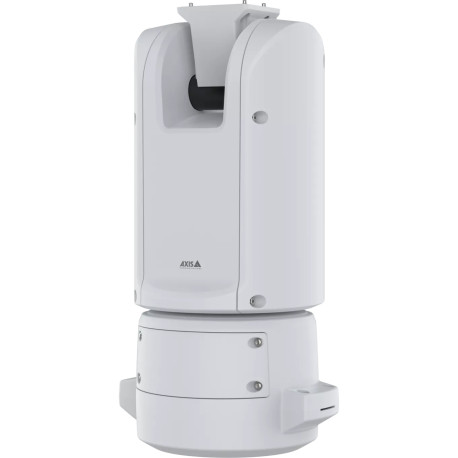

AXIS TQ1818-E - Unité de positionnement panoramique et inclinaison
Réf. 03049-001
L'unité de positionnement AXIS TQ1818-E assure la rotation horizontale et l'inclinaison d'une caméra : panoramique infini de 360 degrés, de 0,05 à 120 degrés par seconde, inclinaison de -90 à +45 degrés, de 0,05 à 60 degrés par seconde. Son boîtier en aluminium est certifié IP66, NEMA 4X et IK10, et l'unité fonctionne de -40 °C à 60 °C. Elle prend en charge certaines caméras à boîtier fixe AXIS, pour une charge maximale de 5 kg, et s'alimente en 52-58 VCC. Un port RJ45 et un emplacement SFP permettent la connexion réseau, le SFP jouant le rôle de liaison principale et le RJ45 de liaison de basculement si les deux liaisons sont établies.
Attention ! Un crédit coûte de l'argent et doit être remboursé.
TAEG fixe 0 %
Montant total du crédit : 2 221,86 €. Taux débiteur fixe 0 %. Crédit accordé par Alma sous réserve d'acceptation. Montants indicatifs : le nombre d'échéances se choisit chez Alma au moment du paiement.
Une question, ou un devis ?
Description
Présentation de l'unité de positionnement AXIS TQ1818-E
L'unité de positionnement AXIS TQ1818-E déplace une caméra en panoramique sur 360 degrés infini, de 0,05 à 120 degrés par seconde, et en inclinaison de -90 à +45 degrés, de 0,05 à 60 degrés par seconde. Les mouvements à basse vitesse sont sans à-coups, à plus ou moins 0,01 degré par seconde (à 0,05 degré par seconde).
Le boîtier en aluminium porte la certification IP66, NEMA 4X et IK10. L'unité de positionnement TQ1818-E fonctionne de -40 à 60 degrés Celsius, avec une humidité relative de 10 à 100 % (avec condensation), pour une charge maximale de 5 kg.
Elle est alimentée en 52-58 VCC et dispose d'un port RJ45 blindé 10BASE-T/100BASE-TX/1000BASE-T ainsi que d'un emplacement SFP (module SFP non inclus). Lorsque les deux liaisons réseau sont établies, la liaison SFP est la liaison principale et la liaison RJ45 la liaison de basculement.
Points forts de l'unité de positionnement AXIS TQ1818-E
- Panoramique : 360 degrés infini, de 0,05 à 120 degrés par seconde.
- Inclinaison : de -90 à +45 degrés, de 0,05 à 60 degrés par seconde.
- Équilibrage dynamique de la charge : les moteurs de panoramique et d'inclinaison compensent les variations de charge induites par des forces extérieures telles que des vents forts, ce qui permet de minimiser la consommation d'énergie par vent faible.
- Commande de dégivrage : chauffages internes activés par API HTTP (VAPIX).
- Boîtier : aluminium, certification IP66, NEMA 4X et IK10, couleur blanc NCS S 1002-B.
- Connexion réseau : RJ45 blindé et emplacement SFP, avec liaison de basculement.
- Entrées et sorties : bloc terminal à 6 broches de 2,5 mm pour 4 entrées/sorties configurables, et entrée micro ou ligne de 3,5 mm.
À quoi sert le TQ1818-E ?

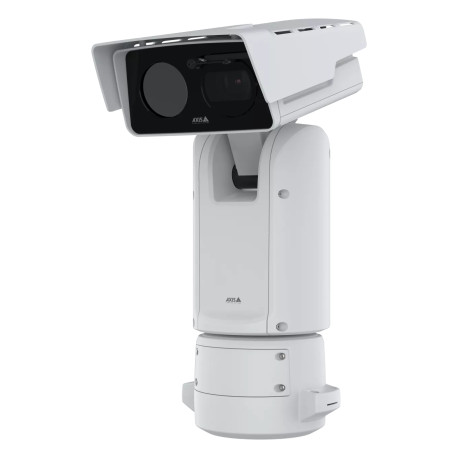

- Orienter une caméra à boîtier fixe : l'unité prend en charge certaines caméras à boîtier fixe AXIS, avec une charge maximale de 5 kg et un panoramique de 360 degrés infini.
- Montage sur colonne : montée sur colonne, l'unité active un champ de vision dégagé de 360 degrés pour la caméra.
- Installation murale ou sur poteau : les fixations AXIS T94J01A Wall Mount et AXIS T94N01G Pole Mount sont proposées en option.
- Connexion réseau sur fibre : l'emplacement SFP permet une connexion par fibre longue distance, avec la liaison RJ45 en basculement.
Compatibilité
- Produits pris en charge : certaines caméras à boîtier fixe AXIS, voir la page produit sur AXIS.com.
- Accessoires en option : AXIS T94J01A Wall Mount, AXIS T94N01G Pole Mount, AXIS T95A64 Corner Bracket, AXIS Cable 24 V DC/24-240 V AC 22 m, AXIS T8611 SFP Module LC.LX, AXIS T8612 SFP Module LC.SX, Alimentation DIN PS56 480 W.
Découvrez aussi les caissons et fixations AXIS ainsi que les caméras de surveillance AXIS.
Questions fréquentes sur l'unité de positionnement AXIS TQ1818-E
Qu'est-ce que l'unité de positionnement AXIS TQ1818-E ?
C'est une unité de positionnement qui assure le panoramique (360 degrés infini) et l'inclinaison (de -90 à +45 degrés) d'une caméra. Elle prend en charge certaines caméras à boîtier fixe AXIS.
Quelle charge maximale l'unité TQ1818-E supporte-t-elle ?
La charge maximale est de 5 kg. L'unité pèse 10,5 kg sans caméra.
Le TQ1818-E est-il adapté à l'extérieur ?
Son boîtier en aluminium porte la certification IP66, NEMA 4X et IK10. L'unité fonctionne de -40 à 60 degrés Celsius, avec une humidité relative de 10 à 100 % (avec condensation).
Comment le TQ1818-E se connecte-t-il au réseau ?
Par un port RJ45 blindé 10BASE-T/100BASE-TX/1000BASE-T et un emplacement SFP (module SFP non inclus). Si les deux liaisons sont établies, le SFP est la liaison principale et le RJ45 la liaison de basculement.
Caractéristiques techniques
- Secteur
- 5 ans
- Blanc
Fonctions et technologies
- Installation en extérieur
Références spécifiques
- 7331021088238
- 03049-001
Fiche technique détaillée
| Caractéristique | Valeur |
|---|---|
| Panoramique | 360 degrés infini, de 0,05 à 120 degrés par seconde |
| Inclinaison | de -90 à +45 degrés, de 0,05 à 60 degrés par seconde |
| Mouvements sans à-coups à basse vitesse | plus ou moins 0,01 degré par seconde (à 0,05 degré par seconde) |
| Charge maximale | 5 kg |
| Boîtier | Certification IP66, NEMA 4X et IK10 ; aluminium ; couleur blanc NCS S 1002-B |
| Alimentation | 52-58 VCC, typique 17 W, maximum 150 W |
| Connecteur d'alimentation | Entrée CC, bloc terminal |
| Audio | Entrée micro ou ligne 3,5 mm |
| E/S | Bloc terminal à 6 broches de 2,5 mm pour 4 entrées/sorties configurables |
| Réseau | RJ45 blindé 10BASE-T/100BASE-TX/1000BASE-T, emplacement SFP (module SFP non inclus) |
| Conditions de fonctionnement | -40 à 60 degrés Celsius ; température maximale (intermittente) 65 degrés Celsius ; température de démarrage -40 degrés Celsius ; humidité relative de 10 à 100 % (avec condensation) |
| Conditions de stockage | -40 à 65 degrés Celsius ; humidité relative de 5 à 95 % (sans condensation) |
| Surface effective projetée (EPA) | 0,0813 m2 |
| Poids (sans caméra) | 10,5 kg |
| Contenu de la boîte | Unité de positionnement, guide d'installation, kit de connecteurs |
| Garantie | 5 ans |
