DAHUA PFA134-B-V2

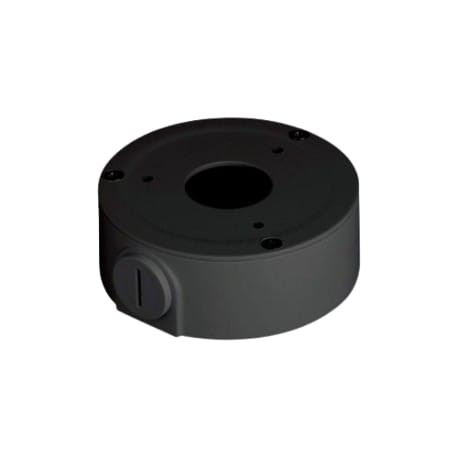

Boîtier de jonction étanche Dahua PFA134-B-V2 en aluminium SECC pour caméra

Comment sécuriser efficacement le passage de câbles d'une caméra en environnement extérieur ? Dahua répond avec le boîtier de jonction étanche PFA134-B-V2, fabriqué en aluminium et SECC, aux dimensions Φ90×35 mm, d'un poids de 0,26 kg et d'une charge admissible de 1 kg, opérationnel de -40°C à +60°C pour les sites résidentiels et tertiaires.

Câblage caméra non protégé en environnement extérieur humide

Le Dahua PFA134-B-V2 intègre un joint d'étanchéité waterproof et un filetage M20 (G1/2) qui scelle le passage de câbles contre les infiltrations d'eau, la condensation et les intempéries. Opérationnel de -40°C à +60°C avec une tolérance d'humidité de 0 à 90 % HR, il s'associe directement aux caméras Dahua pour une installation extérieure fiable.

Fixation instable du câblage sans boîtier dédié en montage mural caméra

Le Dahua PFA134-B-V2 propose un plan de fixation murale avec 3 vis M4 à répartition angulaire égale de 120° (3-M4 120°EQS), sur un diamètre d'embase de Φ90 mm. Cette architecture triangulée supporte une charge de 1 kg pour un boîtier de seulement 0,26 kg, compatible avec les supports et fixations de la gamme caissons Dahua.

Caractéristiques techniques

• Matériau : aluminium et SECC : construction robuste résistant à la corrosion pour les installations extérieures exposées
• Dimensions : Φ90×35 mm (Φ3,54"×1,38") : profil compact pour une intégration discrète derrière la caméra
• Filetage M20 (G1/2) : passage de câbles standardisé, joint waterproof inclus pour une étanchéité efficace du raccordement
• Charge admissible : 1 kg (2,2 lb) : compatibilité avec les caméras dôme et bullet de la gamme Dahua
• Poids propre : 0,26 kg (0,57 lb) : boîtier léger pour un montage mural facilité sur béton, brique ou bois
• Fixation : 3 vis M4 à 120°EQS : répartition angulaire égale sur Φ90 mm pour une tenue mécanique homogène
• Température d'utilisation : -40°C à +60°C : adapté aux zones à fortes amplitudes thermiques, en environnement continental ou maritime
• Humidité : 0~90 % HR : tolérance élevée pour les environnements humides ou côtiers
• Kit fourni : boîtier ×1, vis M4×10 ×3, vis ST4×25 ×3, chevilles plastique ×3, joint waterproof ×1, clé ×1

Questions Fréquentes

Comment installer le boîtier de jonction Dahua PFA134-B-V2 sur un mur ?

Le Dahua PFA134-B-V2 se fixe sur une surface plane à l'aide des 3 vis ST4×25 et chevilles plastique incluses dans le kit, disposées à 120° sur un gabarit de Φ90 mm. L'orifice central de Φ30 mm reçoit les câbles ; le joint waterproof M20 G1/2 est ensuite serré à la clé fournie.

Quel filetage utilise le boîtier de jonction Dahua PFA134-B-V2 ?

Le boîtier de jonction Dahua PFA134-B-V2 est équipé d'un filetage M20 (G1/2) pour le passage étanche des câbles. Un joint waterproof est inclus dans le kit d'installation pour garantir l'étanchéité du raccordement en environnement extérieur.

Ce qu'il faut retenir

Le Dahua PFA134-B-V2 est un boîtier de jonction étanche pour montage mural de caméras, fabriqué en aluminium et SECC. Il mesure Φ90×35 mm, pèse 0,26 kg et supporte une charge de 1 kg. Son filetage M20 (G1/2) accueille un joint waterproof pour protéger le câblage. La plage d'utilisation est de -40°C à +60°C, avec 3 points de fixation M4 à 120°EQS et toutes les chevilles fournies dans le kit.
