DAHUA ICS-MBE-1C

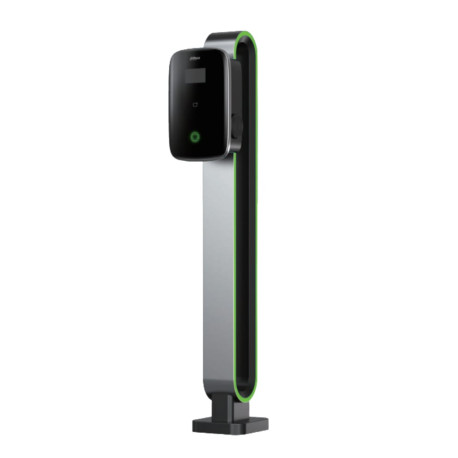

Bracket de montage Dahua ICS-MBE-1C pour borne de recharge D-Volt Pro

Dahua propose le support de fixation ICS-MBE-1C comme accessoire dédié à l'installation des bornes de recharge D-Volt Pro en environnement commercial ou tertiaire. Ce bracket propose 2 configurations : montage mural avec 3 vis auto-taraudeuses ST6.3×70 et chevilles d'expansion, ou sur poteau avec 3 vis M6×12. Le gabarit de perçage imposé est de 184,5 × 69,2 mm.

Compatibilité et configurations du bracket Dahua ICS-MBE-1C

Le bracket Dahua ICS-MBE-1C est compatible avec les 3 niveaux de puissance de la borne D-Volt Pro : 7 kW (DHI-ICS-A070E), 11 kW (DHI-ICS-A110E) et 22 kW (DHI-ICS-A220E). L'assemblage comprend une plaque arrière, un capot décoratif et un capot étanche. Retrouvez l'ensemble des caissons et fixations Dahua disponibles sur notre catalogue.

Caractéristiques techniques

• 2 modes de montage : mural et sur poteau : le support Dahua ICS-MBE-1C s'adapte aux deux configurations d'installation prévues par le guide de mise en œuvre de la borne D-Volt Pro
• Gabarit de perçage : 184,5 × 69,2 mm : espacement précis des points de fixation pour le positionnement de la plaque arrière avant la mise en place de la borne de recharge
• Visserie murale : 3 × ST6.3×70 avec chevilles d'expansion : kit adapté aux supports béton, parpaing et brique pour une fixation robuste en intérieur ou extérieur
• Visserie sur poteau : 3 × M6×12 à tête cruciforme : montage sur colonne cylindrique ou carrée, adapté aux configurations de parking ouvert et voie publique
• Composants inclus : 3 éléments (plaque arrière, capot décoratif, capot étanche) : ensemble complet permettant une installation directe sans accessoire supplémentaire à commander
• Compatibilité universelle D-Volt Pro : couvre les 12 références de bornes 7 kW, 11 kW et 22 kW en version socket (IP55) ou câble 5 m Type 2 (IP66)

Questions Fréquentes

Comment installer le support Dahua ICS-MBE-1C sur mur ou sur poteau ?

Le support Dahua ICS-MBE-1C s'installe en 2 étapes : implantation de la plaque arrière selon le gabarit 184,5 × 69,2 mm, puis fixation avec 3 vis ST6.3×70 (mural) ou 3 vis M6×12 (poteau). Le capot étanche et le capot décoratif complètent ensuite l'assemblage.

Avec quels modèles Dahua D-Volt Pro le bracket ICS-MBE-1C est-il compatible ?

Le bracket Dahua ICS-MBE-1C est compatible avec les bornes D-Volt Pro 7 kW, 11 kW et 22 kW (12 références au total), en version socket (IP55) ou câble 5 m (IP66). Consultez la gamme Dahua sur notre catalogue pour l'ensemble des accessoires disponibles.

Ce qu'il faut retenir

Le Dahua ICS-MBE-1C est un support de fixation pour bornes de recharge D-Volt Pro. Il offre 2 modes de montage : mural (3 vis ST6.3×70) ou sur poteau (3 vis M6×12), avec un gabarit de 184,5 × 69,2 mm. Compatible avec les modèles 7 kW, 11 kW et 22 kW. Conçu pour les installations en environnement commercial, public et tertiaire.
