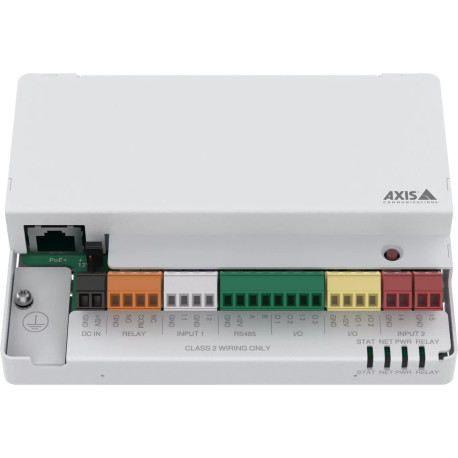

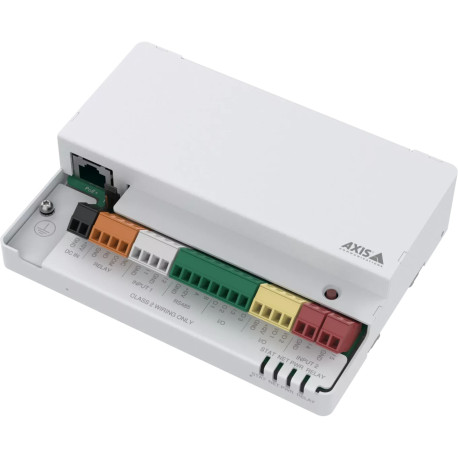

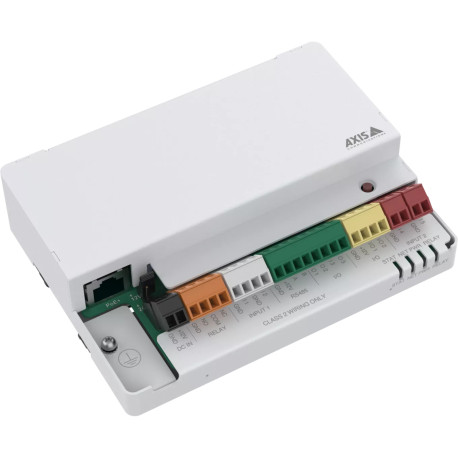

AXIS A9210 - Module relais E/S réseau 10 ports d'E/S
Réf. 02861-001
Le module AXIS A9210 est un module relais E/S réseau qui étend les fonctionnalités d'un produit AXIS ou d'un système tiers. Il dispose de 10 ports d'E/S : 2 E/S configurables, 5 entrées, 3 sorties et un relais de forme C. Il s'alimente en 12 V CC ou en PoE IEEE 802.3at Type 2 Classe 4, et se fixe au mur ou sur rail DIN. Grâce à la technologie multipoint, jusqu'à 16 modules d'extension relais E/S AXIS A9910 peuvent s'ajouter ; avec une connexion IPd, jusqu'à 128 E/S et 64 relais sont pris en charge via ces modules.
Attention ! Un crédit coûte de l'argent et doit être remboursé.
TAEG fixe 0 %
Montant total du crédit : 397,86 €. Taux débiteur fixe 0 %. Crédit accordé par Alma sous réserve d'acceptation. Montants indicatifs : le nombre d'échéances se choisit chez Alma au moment du paiement.
Une question, ou un devis ?
Description
Présentation du module relais E/S réseau AXIS A9210
Le module AXIS A9210 (référence 02861-001) est un module relais E/S réseau pour l'extension de fonctionnalité. Il compte 10 ports d'E/S : 2 E/S configurables en entrées ou en sorties, 5 entrées, 3 sorties et un relais de forme C. Les entrées incluses sont supervisées, et le relais de forme C accepte des contacts humides ou secs.
L'A9210 permet de surveiller des entrées provenant de caméras, d'outils d'analyse, de boutons d'alarme ou de capteurs environnementaux, afin de détecter les événements système et d'y répondre. Il s'intègre à des systèmes de sécurité avancés tiers tels que des VMS, ainsi qu'à des systèmes d'alarme et d'intrusion. Il repose sur les plateformes ouvertes AXIS VAPIX et ACAP. Voir aussi le contrôle d'accès AXIS.
Points forts du module AXIS A9210
- 10 ports d'E/S : 2 E/S configurables, 5 entrées et 3 sorties, avec des entrées supervisées.
- Entrées numériques : 0 à 30 V CC max., supervision possible entre 0 et 12 V (4 états), résistances de fin de ligne programmables de 1 K, 2,2 K, 4,7 K et 10 K.
- Relais de forme C : NO/NC, 2 A max., 30 V CC max., contacts humides ou secs.
- Port RS485 : 1 port semi-duplex Modbus (non prévu pour UL 294), avec une sortie d'alimentation 12 V CC, 200 mA par défaut.
- Extension E/S : jusqu'à 16 modules d'extension relais E/S AXIS A9910 grâce à la technologie multipoint, et jusqu'à 64 capteurs Modbus en multipoint avec 16 modules d'extension.
- Alimentation : 12 V CC, max 36 W, ou PoE IEEE 802.3at, Type 2 Classe 4.
- Cybersécurité : plateforme AXIS Edge Vault avec élément sécurisé (CC EAL 6+), démarrage sécurisé et micrologiciel signé.
- Détection de sabotage : inclinaison et vibration.
À quoi sert l'A9210 ?
- Étendre les fonctionnalités d'un produit AXIS ou d'un système tiers : 10 ports d'E/S et un relais de forme C complètent les entrées et sorties disponibles.
- Surveiller des entrées : caméras, outils d'analyse, boutons d'alarme, capteurs environnementaux.
- Se raccorder à des systèmes de sécurité tiers : VMS, systèmes d'alarme et d'intrusion.
- Raccorder des capteurs Modbus : 1 port RS485 semi-duplex, jusqu'à 64 capteurs Modbus en multipoint avec 16 modules d'extension.
Compatibilité
- Compatible avec AXIS Camera Station et avec le logiciel de gestion vidéo des partenaires de développement d'applications d'AXIS.
- Prend en charge jusqu'à 16 modules d'extension relais E/S AXIS A9910, et jusqu'à 128 E/S et 64 relais via AXIS A9910 avec une connexion IPd.
- API ouverte pour l'intégration de logiciels, avec VAPIX, métadonnées et AXIS Camera Application Platform (ACAP). ACAP inclut un SDK natif.
- Protocoles réseau : IPv4, IPv6, HTTP, HTTPS, TLS, SNMP v1/v2c/v3 (MIB-II), MQTT v3.1.1, Syslog, RTSP, NTP, SSH, entre autres.
Questions fréquentes sur l'A9210
Qu'est-ce que le module AXIS A9210 ?
Le module AXIS A9210 est un module relais E/S réseau pour l'extension de fonctionnalité. Il dispose de 10 ports d'E/S, dont 2 E/S configurables, 5 entrées, 3 sorties et un relais de forme C.
Comment l'A9210 est-il alimenté ?
Par une entrée d'alimentation 12 V CC, max 36 W, ou par Power over Ethernet (PoE) IEEE 802.3at, Type 2 Classe 4.
Combien de modules d'extension peut-on ajouter à l'A9210 ?
Jusqu'à 16 modules d'extension relais E/S AXIS A9910 grâce à la technologie multipoint. Avec une connexion IPd, jusqu'à 128 E/S et 64 relais sont pris en charge via AXIS A9910.
Comment fixer l'A9210 ?
Le module se fixe au mur ou se monte sur rail DIN.
Caractéristiques techniques
- -40 à +55 °C
- 5 ans
Références spécifiques
- 7331021085480
- 02861-001
Fiche technique détaillée
| Caractéristique | Valeur |
|---|---|
| Interface E/S | 10 ports d'E/S : 2 E/S configurables (E/S 1, E/S 2), 5 entrées (I 1 à I 5), 3 sorties (O 1 à O 3), 1 relais de forme C |
| Entrée numérique | 0 à 30 V CC max., possibilité de superviser entre 0 et 12 V (4 états) |
| Sortie numérique | Drain ouvert, 0 à 30 V CC max., 100 mA max. (E/S configurables) ; sorties O 1 à O 3 : drain ouvert, 30 V max., 100 mA chacune |
| E/S, sortie d'alimentation | 1 sortie 12 V CC, 50 mA max. |
| Relais | 1 relais de forme C, NO/NC, 2 A max., 30 V CC max. |
| Relais de sortie d'alimentation | 12/24 V CC, max 24 W. Avec PoE : max. 350 mA à 12 V CC, max. 150 mA à 24 V CC, max. 4,5 W. Avec PoE+ : max. 1 100 mA à 12 V CC, max. 500 mA à 24 V CC, max. 14 W. Avec entrée CC : max. 2000 mA à 12 V CC, max. 1000 mA à 24 V CC, max. 24 W |
| RS485 | 1 port, semi-duplex, Modbus (non prévu pour UL 294) ; sortie d'alimentation RS485 : 1 sortie 12 V CC, 200 mA par défaut (matériel 490 mA vérifié par l'UL 294) |
| Alimentation | Entrée d'alimentation : 12 V CC, max 36 W, ou Power over Ethernet (PoE) IEEE 802.3at, Type 2 Classe 4 |
| Mémoire | RAM de 512 Mo, mémoire flash de 1 Go |
| Connecteur réseau | Câble RJ45 10BASE-T/100BASE-TX/1000BASE-T PoE blindé |
| Boîtier | Acier, couleur blanc NCS S 1002-B |
| Fixation | Fixation murale, montage sur rail DIN |
| Conditions de fonctionnement | -40 à 55 degrés Celsius ; UL 294 : 0 à 55 degrés Celsius ; humidité relative de 10 à 85 % (sans condensation) |
| Conditions de stockage | -40 à 70 degrés Celsius ; humidité relative de 5 à 95 % (sans condensation) |
| Poids | 466 g |
| Marquages de produit | CE, RCM, UKCA, UL/cUL, VCCI, WEEE |
| Contenu de la boîte | Module d'E/S, guide d'installation, kit de connexion (monté), kit de mise à la terre |
| Garantie | 5 ans |
