DAHUA KTP05(S)/VTO3222E-P/VTH2621GW-WP

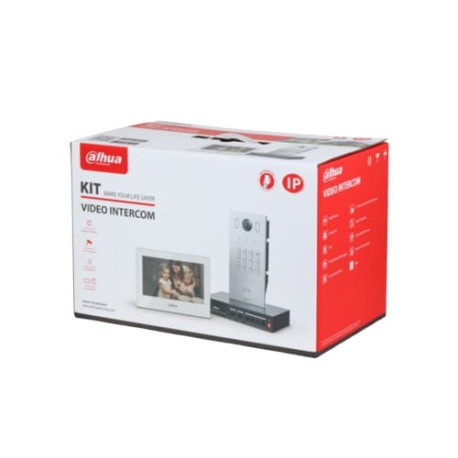

Kit visiophone Dahua KTP05 2 fils avec platine 2MP IP65 et moniteur 7 pouces tactile

Dahua propose le kit visiophone KTP05 comprenant la platine de rue VTO3222E-P et le moniteur intérieur VTH2621GW-WP. Ce kit fonctionne en communication 2 fils avec une caméra 2 MP au champ de vision de 160° diagonal. La platine en aluminium certifiée IP65 et IK08 convient aux installations résidentielles et tertiaires nécessitant un contrôle d'accès Dahua robuste.

Quels protocoles et interfaces offre le Dahua KTP05 pour l'intégrateur ?

Le Dahua KTP05 intègre une sortie Wiegand et un port RS-485 sur la platine VTO3222E-P pour raccorder des lecteurs ou contrôleurs tiers. Le kit supporte les protocoles SIP, RTSP, RTP et TCP/IP, avec une interopérabilité ONVIF. La sortie d'alimentation 12 VDC 600 mA permet de piloter directement une gâche électrique ou un dispositif de verrouillage sans alimentation externe supplémentaire.

Contenu et connectique

Le kit Dahua KTP05 comprend la platine VTO3222E-P, le moniteur VTH2621GW-WP et un support de montage en saillie. La platine dispose d'un port RJ-45 10/100 Mbps, d'une entrée alarme, d'une sortie alarme, d'un bouton de sortie, d'une commande de gâche (normalement fermée par défaut) et d'une sortie 12 V 600 mA. Le moniteur intègre 6 entrées alarme, 1 sortie alarme et un port Ethernet RJ-45 10/100 Mbps.

Mise en oeuvre

L'installation du Dahua KTP05 s'effectue en montage saillie pour la platine VTO3222E-P (200 × 98 × 35,4 mm) et le moniteur VTH2621GW-WP (189,6 × 134,6 × 26 mm). La platine fonctionne en PoE 802.3af/at ou en 48 VDC 0,4 A, tandis que le moniteur accepte le 12 VDC 1 A ou le PoE standard. Un joint silicone est requis sur la platine pour garantir la protection IP65. La liaison 2 fils simplifie le câblage entre platine et moniteur.

Caractéristiques techniques

• Caméra 2 MP CMOS 1/2.9" avec WDR 120 dB : identification claire des visiteurs de jour comme de nuit grâce à la compensation automatique par lumière blanche et au mode jour/nuit couleur/N&B
• Champ de vision : H 140°, V 80°, D 160° : couverture panoramique de l'entrée réduisant les angles morts devant la platine VTO3222E-P
• Lecteur Mifare avec capacité de 10 000 cartes et 5 000 utilisateurs : déverrouillage par badge, mot de passe ou commande à distance depuis le moniteur ou l'application DMSS
• Moniteur VTH2621GW-WP 7" TFT tactile capacitif 1024 × 600 : affichage vidéo en décodage H.265 et H.264 avec audio bidirectionnel et suppression d'écho
• Sortie Wiegand et port RS-485 : raccordement de lecteurs de badges ou contrôleurs d'accès tiers pour des architectures multi-portes
• Protection IP65 et IK08 sur platine aluminium : fonctionnement garanti de –40 °C à +60 °C pour les environnements extérieurs exposés
• Alimentation PoE 802.3af/at : câblage simplifié via un seul câble Ethernet depuis un switch PoE compatible
• Stockage Micro SD jusqu'à 256 Go : enregistrement local des photos automatiques et vidéos de visiteurs sur la platine ou le moniteur

Questions Fréquentes

Comment connecter le kit Dahua KTP05 au réseau et à l'application mobile ?

Le Dahua KTP05 se raccorde via le port RJ-45 de la platine VTO3222E-P à un switch réseau ou PoE. La configuration s'effectue via l'interface web intégrée. L'accès distant utilise le protocole P2P avec l'application DMSS pour visualiser et déverrouiller à distance.

Le Dahua KTP05 supporte-t-il le protocole Wiegand pour un contrôleur d'accès externe ?

Oui, la platine VTO3222E-P dispose d'un port Wiegand dédié permettant de connecter un contrôleur d'accès tiers. Le port RS-485 offre une connexion complémentaire pour les systèmes nécessitant ce protocole de communication.

Ce qu'il faut retenir

Le Dahua KTP05 est un kit visiophone complet associant la platine VTO3222E-P en aluminium (2 MP, WDR 120 dB, champ 160°, IP65, IK08) et le moniteur VTH2621GW-WP (7" tactile, 1024 × 600). Le kit supporte 10 000 cartes Mifare, le protocole Wiegand, le RS-485 et l'alimentation PoE 802.3af/at. Communication 2 fils, fonctionnement de –40 °C à +60 °C et accès distant via protocole P2P. Conçu pour les accès résidentiels et tertiaires.
