DAHUA VTO4202FB-MR1

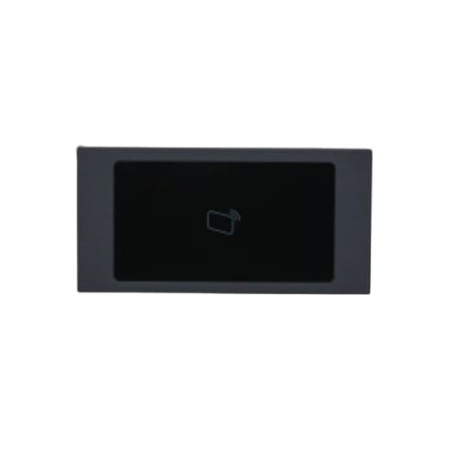

Module lecteur RFID Dahua VTO4202FB-MR1 125 kHz pour portier modulaire IK07/IP65

Dahua propose le module lecteur de badge VTO4202FB-MR1, composant de la gamme modulaire VTO420XFB-X dédié aux portiers vidéo résidentiels et tertiaires. Ce module lit les cartes de proximité ID card à fréquence 125 kHz sur une distance de 1 à 3 cm, avec une puissance de transmission maximale de 66 dBuA/m à 10 m.

Intégration native dans le système modulaire Dahua VTO420XFB-X

Le Dahua VTO4202FB-MR1 s'intègre directement dans l'architecture de la gamme contrôle d'accès Dahua VTO420XFB-X. Alimenté en 5 VDC par les autres modules du portier, il ne requiert aucun câblage d'alimentation indépendant. Ses dimensions de 100 × 50 × 28,5 mm sont identiques aux autres modules de la série, permettant un montage encastré ou en saillie sans adaptation mécanique supplémentaire.

Lecture de badge fiable en environnement extérieur

Le Dahua VTO4202FB-MR1 fonctionne de -30 °C à +60 °C avec une humidité admissible de 10 à 90 % (RH), couvrant l'ensemble des conditions climatiques extérieures. Sa fréquence RFID de 125 kHz avec modulation AM lit les badges ID card à 1-3 cm. La consommation ≤2 W s'adapte aux bus d'alimentation 5 VDC des portiers modulaires Dahua.

Architecture en cascade pour un déploiement simplifié

La sortie d'alimentation 5 VDC du Dahua VTO4202FB-MR1 permet d'alimenter les modules adjacents en cascade, réduisant la complexité du câblage de l'installation. Pesant 0,16 kg, le module s'intègre sans outillage spécifique en montage encastré ou saillie. Il s'inscrit dans les configurations visiophone complètes incluant les moniteurs intérieurs Dahua.

Caractéristiques techniques

• Type de carte : ID card 125 kHz : compatible avec les cartes de proximité basse fréquence standard des portiers modulaires
• Distance de lecture : 1 à 3 cm : lecture sans contact physique, résistante à l'usure mécanique
• Puissance de transmission RFID : 66 dBuA/m à 10 m : modulation AM pour une détection fiable du badge présenté
• Alimentation : 5 VDC (fournie par les modules adjacents) : sortie 5 VDC pour alimenter d'autres modules en cascade, sans source externe séparée
• Protection : IP65 / IK07 (joint silicone requis à l'installation) : étanchéité IP65 certifiée et résistance aux chocs IK07 pour usage extérieur
• Température de fonctionnement : -30 °C à +60 °C : compatible avec les environnements extérieurs en conditions climatiques extrêmes
• Dimensions : 100 × 50 × 28,5 mm — Poids : 0,16 kg : format standard de la série VTO420XFB-X, montage encastré ou en saillie
• Consommation maximale : ≤2 W : intégration sans surcharge du bus d'alimentation modulaire 5 VDC

Questions Fréquentes

Comment installer le Dahua VTO4202FB-MR1 dans un portier modulaire VTO420XFB-X ?

Le Dahua VTO4202FB-MR1 se fixe en montage encastré ou en saillie dans le châssis du portier modulaire VTO420XFB-X. Il est alimenté directement en 5 VDC par les autres modules de la station, sans nécessiter de câblage d'alimentation séparé.

Quels types de badges sont compatibles avec le module Dahua VTO4202FB-MR1 ?

Le Dahua VTO4202FB-MR1 lit uniquement les cartes ID card à 125 kHz avec modulation AM, à une distance de 1 à 3 cm. Les badges fonctionnant à 13,56 MHz ne sont pas supportés par ce module.

Ce qu'il faut retenir

Le Dahua VTO4202FB-MR1 est un module lecteur de badge RFID 125 kHz (type ID card) intégré dans la série modulaire VTO420XFB-X pour portiers vidéo. Il lit les cartes à 1-3 cm avec une puissance de transmission de 66 dBuA/m à 10 m. Alimenté et alimentant en 5 VDC, il consomme ≤2 W. Son boîtier aluminium certifié IP65 et IK07 mesure 100 × 50 × 28,5 mm et opère de -30 °C à +60 °C.
