DAHUA QSFP-850-MMF

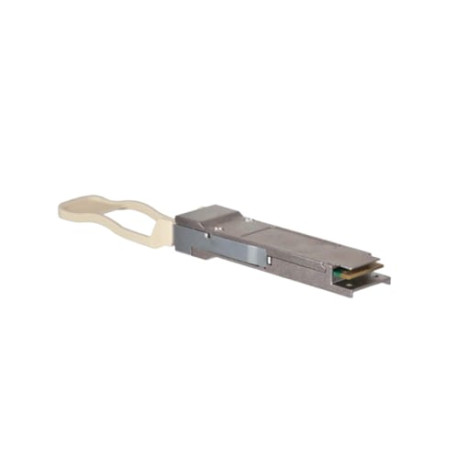

Module optique industriel Dahua QSFP-850-MMF 40 Gbps multimode double fibre MPO 850 nm

Dahua propose le module optique QSFP-850-MMF, un transceiver industriel 40 Gbps en fibre multimode double brin avec port MPO. Ce module fonctionne à une longueur d'onde de 850 nm en émission et en réception, avec une portée maximale de 100 mètres sur câble OM3. Conçu pour les environnements industriels exigeants, il opère entre 0 °C et +55 °C et supporte une plage de stockage de –40 °C à +85 °C.

Technologie multimode et débit du Dahua QSFP-850-MMF

Le Dahua QSFP-850-MMF atteint un débit de 40 Gbps sur fibre multimode double brin via port MPO, avec une longueur d'onde de 850 nm. La portée est de 100 m sur OM3 et de 150 m sur OM4, couvrant les besoins de transmission courte distance en datacenter ou site industriel. Ce module s'intègre à la gamme Dahua de switchs et équipements réseau compatibles QSFP.

Contenu et connectique

Le Dahua QSFP-850-MMF est livré en format hot-pluggable (enfichable à chaud) avec un connecteur MPO standard, adapté aux câbles à ruban multimode. Ses dimensions de 127 mm × 18,3 mm × 8,3 mm le rendent compatible avec les emplacements QSFP de switchs et équipements réseau industriels. Le module assure une transmission bidirectionnelle à 850 nm sans nécessiter d'outillage spécifique pour l'insertion ou le retrait.

Mise en œuvre

L'installation du Dahua QSFP-850-MMF est de type Plug and Play (PnP) : aucune configuration logicielle n'est requise à l'insertion. Le module s'emboîte dans tout port QSFP compatible sur un switch ou équipement réseau prenant en charge le format QSFP 40 Gbps. Le câblage doit être réalisé en fibre multimode OM3 (jusqu'à 100 m) ou OM4 (jusqu'à 150 m) avec connectique MPO. La température de fonctionnement doit rester entre 0 °C et +55 °C, et l'humidité de 0 à 85 % sans condensation.

Caractéristiques techniques

• Débit : 40 Gbps : adapté aux liaisons réseau haute densité en datacenter industriel, trafic ou télécom
• Type de fibre : multimode double brin : compatible câbles OM3 (portée 100 m) et OM4 (portée 150 m)
• Port : MPO : connecteur multibrins standard, compatible avec les baies de brassage fibre optique MPO industrielles
• Longueur d'onde : 850 nm en émission et réception : standard VCSEL multimode pour courte distance
• Température de fonctionnement : 0 °C à +55 °C : adapté aux locaux techniques et environnements industriels contrôlés
• Température de stockage : –40 °C à +85 °C : plage élargie pour le transport et le stockage en conditions sévères
• Humidité de fonctionnement : 0 %–85 % RH, sans condensation : utilisable dans des environnements humides sans risque de corrosion interne
• Dimensions : 127 mm × 18,3 mm × 8,3 mm : format compact QSFP standard pour une intégration en rack haute densité
• Hot-pluggable (PnP) : insertion et retrait à chaud sans interruption de service sur l'équipement hôte, grâce au design compatible infrastructure Dahua

Questions Fréquentes

Comment installer le Dahua QSFP-850-MMF sur un switch compatible ?

Le Dahua QSFP-850-MMF est hot-pluggable : il s'insère directement dans un port QSFP sans éteindre l'équipement. Aucune configuration logicielle n'est requise ; le module est reconnu automatiquement (Plug and Play) à l'insertion, sous réserve que le switch supporte le format QSFP 40 Gbps.

Comment fonctionne le Dahua QSFP-850-MMF : quelle distance maximale sur fibre OM3 et OM4 ?

Le Dahua QSFP-850-MMF transmet à 850 nm sur fibre multimode : la portée maximale est de 100 mètres sur câble OM3 et de 150 mètres sur câble OM4. Au-delà de ces distances, la qualité du signal n'est plus garantie par les spécifications du module.

Ce qu'il faut retenir

Le Dahua QSFP-850-MMF est un module optique industriel 40 Gbps en fibre multimode double brin avec port MPO, fonctionnant à 850 nm. Il couvre 100 m sur OM3 et 150 m sur OM4, avec une plage de fonctionnement de 0 °C à +55 °C et de stockage de –40 °C à +85 °C. Format compact 127 × 18,3 × 8,3 mm, hot-pluggable, conçu pour les environnements réseau industriels, télécom et sécurité.
