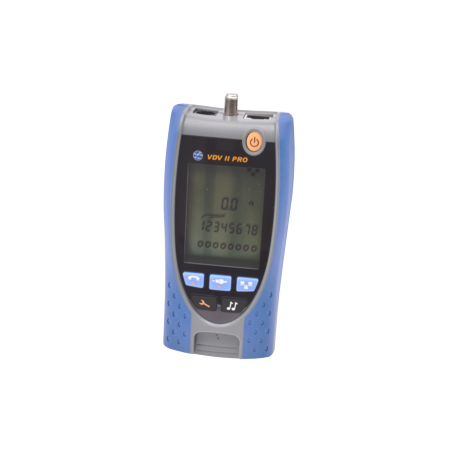

ELBAC TESTEUR VDV 2 PRO - CÂBLAGES

Optimisez vos diagnostics avec le TESTEUR VDV 2 PRO ELBAC pour câblages voix, données et vidéo

ELBAC propose le TESTEUR VDV 2 PRO, un outil performant conçu pour vérifier l'intégrité des câblages cuivre utilisés en voix, données et vidéo dans les environnements résidentiels, tertiaires et industriels. Ce testeur intègre un réfléchomètre TDR (Time Domain Reflectometer) qui permet de mesurer précisément la longueur des câbles et de localiser les défauts tels que courts-circuits ou circuits ouverts. Conforme aux normes CE, il offre un écran rétroéclairé de 2,9 pouces pour un affichage clair des résultats, facilitant ainsi la productivité sur le terrain.

Technologie avancée pour un diagnostic complet et rapide

Le TESTEUR VDV 2 PRO exploite la réflectométrie pour injecter une impulsion électrique dans le câble et mesurer le délai des réflexions causées par les défauts d'impédance. Il détecte également la présence de tension PoE, en précisant la polarité et les paires concernées, ainsi que les services actifs comme RTC, RNIS ou Ethernet. La connectivité Ethernet est analysée automatiquement avec la découverte des débits 10/100/1000 Mb/s et modes duplex compatibles. Ce testeur polyvalent supporte les connecteurs RJ45, RJ11/12 et coaxiaux F, couvrant ainsi la majorité des installations courant faible. Compatible avec la gamme câblage réseau, il s’intègre parfaitement dans les interventions de maintenance et de mise en service.

Caractéristiques techniques

• Réflectométrie TDR intégrée : Localisation précise des défauts (courts-circuits, circuits ouverts) et mesure de la longueur des câbles pour réduire les temps d'intervention.
• Détection PoE : Identification de la présence de tension PoE avec indication des polarités et des paires utilisées, sécurisant le test sur réseaux actifs.
• Détection des services : Reconnaissance automatique des services RTC, RNIS et Ethernet pour un diagnostic complet des liens testés.
• Connecteurs multiples : Interfaces RJ45, RJ11/12 et coaxial F pour tester les câblages voix, données et vidéo sans changer d’appareil.
• Écran rétroéclairé 2,9 pouces : Affichage clair et intuitif des résultats, même en conditions de faible luminosité.
• Schéma de câblage détaillé : Visualisation instantanée des défauts de raccordement, mauvais pairages, circuits ouverts et courts-circuits.
• Protection contre surtensions : Le test est automatiquement désactivé si une tension supérieure à 2V est détectée, évitant tout dommage à l’appareil.
• Accessoires inclus : Sacoche de transport, unité distante avec interfaces RJ45, RJ11/12 et coaxial, cordons de raccordement variés pour une polyvalence maximale.
• Autonomie : Fonctionne avec une pile alcaline 9V offrant au moins 20 heures d’utilisation continue (sans rétroéclairage).
• Dimensions compactes : 160 x 76 x 36 mm pour un poids de 260 g, facilitant le transport et la manipulation sur site.

Questions Fréquentes

Le TESTEUR VDV 2 PRO nécessite-t-il des accessoires spécifiques pour tester différents câbles ?

Le testeur est livré avec une unité distante et plusieurs cordons adaptés aux connecteurs RJ45, RJ11/12 et coaxiaux F, couvrant la majorité des câblages voix, données et vidéo sans besoin d’accessoires supplémentaires.

Ce testeur peut-il détecter la présence de PoE et les débits Ethernet sur un câble actif ?

Oui, le TESTEUR VDV 2 PRO détecte la présence de PoE avec indication des polarités et paires utilisées, ainsi que la connectivité Ethernet avec la découverte automatique des débits 10/100/1000 Mb/s et modes duplex compatibles.
