DAHUA VTO4202FB-MDB4

Module 4 boutons Dahua VTO4202F-MDB4 pour platine de rue modulaire aluminium IP65

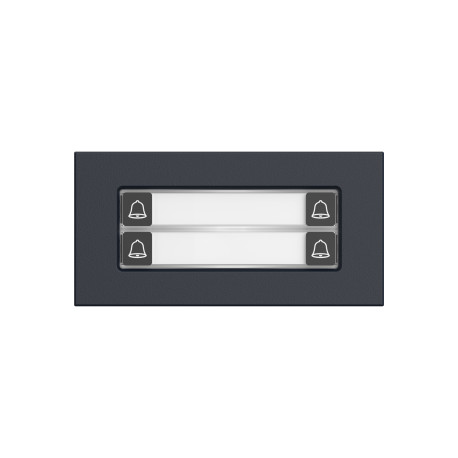

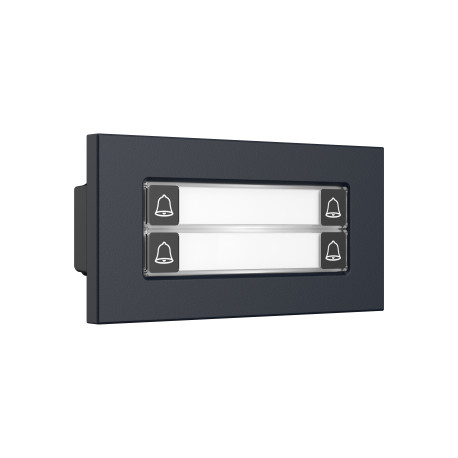

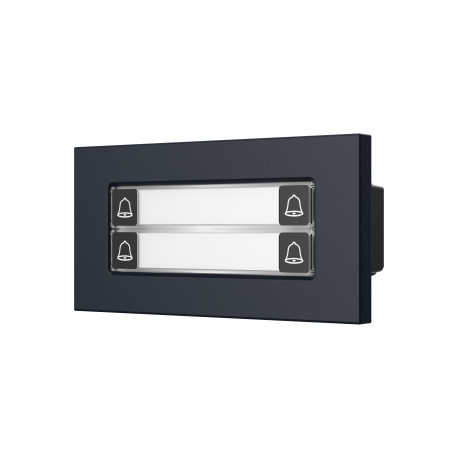

Dahua propose le module VTO4202F-MDB4, un module d'appel à 4 boutons mécaniques conçu pour les platines de rue modulaires de la série VTO4202F. Ce module en alliage d'aluminium mesure 100 x 50 x 26 mm, pèse 0,24 kg et bénéficie d'une protection IP65 et IK07 pour les installations extérieures résidentielles et tertiaires. Il est certifié CE EMC et CE LVD.

Contenu et connectique

Le Dahua VTO4202F-MDB4 intègre 4 boutons mécaniques d'appel et une sortie d'alimentation 5 VDC destinée à alimenter les modules adjacents de la platine de rue Dahua. Le module reçoit son alimentation en 5 VDC depuis les autres modules de la configuration. Sa consommation atteint 0,2 W en veille et 0,6 W en fonctionnement, garantissant une faible charge sur le système modulaire.

Mise en oeuvre

Le Dahua VTO4202F-MDB4 s'insère dans un châssis modulaire de la série VTO4202F en montage encastré ou en saillie. L'installateur doit appliquer un joint silicone lors du montage pour garantir l'indice IP65 du module. Ce module fonctionne en extérieur de –30 °C à +60 °C, à une altitude maximale de 3 000 m, avec une humidité de 10 % à 90 % sans condensation. Il s'associe aux autres modules de la gamme Dahua (caméra, lecteur, clavier) pour composer une platine sur mesure.

Caractéristiques techniques

• 4 boutons mécaniques : chaque bouton correspond à un logement ou un poste, adapté aux petits collectifs résidentiels ou aux entrées tertiaires multi-locataires
• Protection IP65 et IK07 : étanchéité aux poussières et projections d'eau en extérieur, résistance aux chocs mécaniques pour un usage en environnement exposé
• Alimentation 5 VDC, 0,2 W veille / 0,6 W fonctionnement : consommation réduite, alimentation fournie par les modules adjacents via le bus interne de la platine
• Alliage d'aluminium, finition argent : boîtier robuste et résistant à la corrosion, intégration homogène avec les autres modules de la série VTO4202F
• Dimensions 100 x 50 x 26 mm, poids 0,24 kg : format compact occupant un emplacement standard dans le châssis modulaire Dahua
• Certifications CE EMC et CE LVD : conformité européenne en compatibilité électromagnétique et sécurité basse tension
• Plage de fonctionnement –30 °C à +60 °C : déploiement possible en conditions climatiques difficiles, de l'extérieur hivernal aux environnements chauds

Questions Fréquentes

Comment installer le module Dahua VTO4202F-MDB4 sur une platine de rue modulaire ?

Le Dahua VTO4202F-MDB4 se clipse dans un châssis modulaire de la série VTO4202F. Un joint silicone doit être appliqué sur le pourtour pour maintenir l'indice IP65. Le module se raccorde aux modules adjacents via le connecteur interne 5 VDC, sans câblage séparé.

Quels protocoles de communication utilise le Dahua VTO4202F-MDB4 ?

Le Dahua VTO4202F-MDB4 est un module de boutons mécaniques transmettant les appels via le bus interne de la platine modulaire VTO4202F. La communication réseau (SIP, TCP/IP) est gérée par le module principal de la platine, auquel le module boutons est raccordé.

Ce qu'il faut retenir

Le Dahua VTO4202F-MDB4 est un module d'appel à 4 boutons mécaniques pour platine de rue modulaire de la série VTO4202F. Fabriqué en alliage d'aluminium avec protection IP65 et IK07, il mesure 100 x 50 x 26 mm et consomme 0,6 W en fonctionnement. Certifié CE EMC/LVD, il fonctionne de –30 °C à +60 °C en extérieur et s'alimente en 5 VDC via le bus modulaire. Destiné aux installations résidentielles et tertiaires nécessitant un appel multi-logements.
