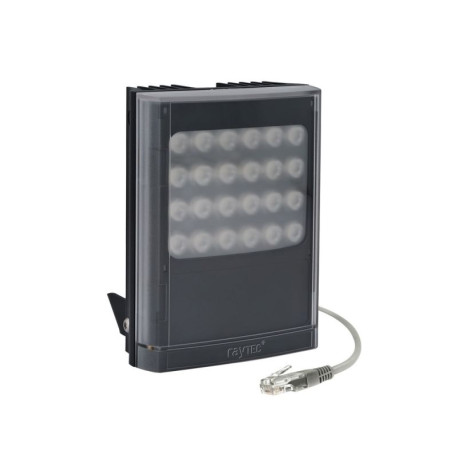

RAYTEC VAR2-IPPOE-I8-1 - Projecteur réseau PoE avec cellule photoélectrique

Présentation du projecteur réseau RAYTEC VAR2-IPPOE-I8-1

Le projecteur réseau RAYTEC VAR2-IPPOE-I8-1 appartient à la série VARIO2 IPPoE. Il se connecte à un réseau et dispose d'une interface web intégrée avec deux niveaux d'accès : l'Opérateur consulte la page d'accueil et les pages de diagnostic, l'Administrateur accède à toutes les pages. L'outil RAYTEC Discovery Tool permet de l'identifier sur le réseau et de s'y connecter.

Le VAR2-IPPOE-I8-1 reçoit son énergie en PoE par le câble CAT 5, avec un équipement 4 paires d'au moins 51 W, ou en 24 V DC par le câble auxiliaire. Sa cellule photoélectrique commande la commutation jour/nuit, avec un seuil réglable de 5 à 65 lux (20 lux par défaut).

Points forts du RAYTEC VAR2-IPPOE-I8-1

• Alimentation : PoE par câble CAT 5 (100 m au maximum sans amplification du signal) ou 24 V DC sur les fils rouge (+) et noir (-) du câble auxiliaire.
• Cellule photoélectrique : commutation automatique jour/nuit ; 15 secondes de lumière sont nécessaires pour éteindre le projecteur.
• Entrée et sortie externes : une entrée externe (libre de potentiel ou TTL, pour une télémétrie ou un déclenchement) et une sortie externe libre de potentiel.
• Lentilles interchangeables : 10 x 10 degrés sans lentille, 35 x 10 et 60 x 25 degrés en standard, 80 x 30 et 120 x 50 degrés sur commande. Le projecteur est livré avec un angle de faisceau de 35 degrés.
• Modes de fonctionnement : Local (mode par défaut), VMS, VMS + Local, HTTP et HTTP + Local.
• Groupes : jusqu'à 16 projecteurs par groupe. La puissance d'allumage de chaque projecteur est réglable de 20 % à 100 %.
• Mode dissuasion : trois motifs (SOS, Vague, Hi-Lo) et trois vitesses (lente, moyenne, rapide).
• Fixation : mur, poteau ou unité caméra avec l'étrier en U fourni ou une fixation RAYTEC dédiée ; le connecteur RJ45 étanche est fourni non monté.

À quoi sert le VAR2-IPPOE-I8-1 ?

• Allumage automatique selon la luminosité : la cellule photoélectrique allume et éteint le projecteur, à 100 % de puissance avec démarrage progressif par défaut.
• Déclenchement par l'entrée externe : l'entrée externe active le projecteur à 100 % pendant la durée du signal si la cellule détecte l'obscurité. Dans un groupe, l'entrée d'un projecteur peut allumer tous les autres (par exemple entrée de parking ou alarme).
• Intégration à un système de supervision : une API est disponible pour l'intégration dans un environnement VMS / BMS, et une API HTTP permet de commander le projecteur par des commandes HTTP.

Compatibilité

• Alimentation PoE : équipement 4 paires fournissant au moins 51 W, avec un échange 802.3at. La résistance de détection PoE est de 24,9 kilohms par défaut ; 12,5 kilohms est sélectionnable par commutateur pour certains équipements.
• Alimentation basse tension : 24 V DC.
• Poste de configuration : PC sous Windows 7 avec IE9 (ou équivalent) et accès au réseau.

Caractéristiques techniques

Questions fréquentes sur le RAYTEC VAR2-IPPOE-I8-1

Qu'est-ce que le RAYTEC VAR2-IPPOE-I8-1 ?

C'est un projecteur réseau de la série VARIO2 IPPoE, avec interface web intégrée, cellule photoélectrique, une entrée externe et une sortie externe. Il s'alimente en PoE ou en 24 V DC.

Quelle alimentation PoE faut-il pour le VAR2-IPPOE-I8-1 ?

Il faut un équipement PoE 4 paires d'au moins 51 W, avec un échange 802.3at. La résistance de détection PoE est réglée à 24,9 kilohms par défaut ; un commutateur permet de choisir 12,5 kilohms pour certains équipements.

Le VAR2-IPPOE-I8-1 peut-il fonctionner en 24 V DC ?

Oui, en appliquant 24 V DC aux fils rouge (+) et noir (-) du câble auxiliaire. Un câble CAT 5 doit rester raccordé au réseau pour la communication.

Comment changer l'adresse IP du VAR2-IPPOE-I8-1 ?

L'adresse par défaut est 192.168.2.80 et doit être modifiée dès l'installation. Elle se change avec l'outil RAYTEC Discovery Tool (adresse statique ou DHCP) ou depuis l'onglet Réseau de l'interface web.

Le VAR2-IPPOE-I8-1 convient-il à l'extérieur ?

Il convient aux applications intérieures et extérieures. Le câble auxiliaire doit être étanchéifié et terminé correctement, même inutilisé, afin de conserver l'indice de protection du produit.
