DAHUA CS4220-16GT-240-V2 - Switch PoE 20 ports Gigabit dont 16 PoE 240 W

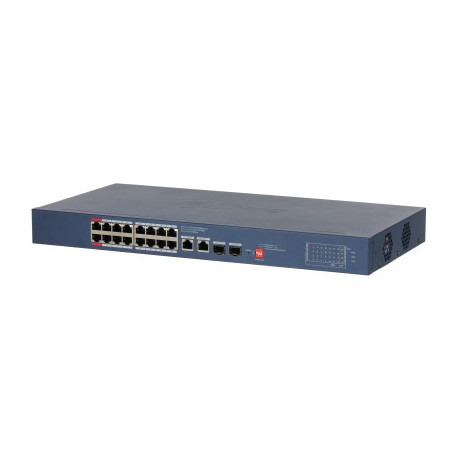

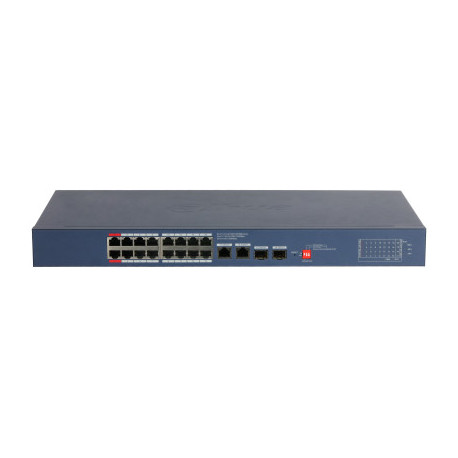

Présentation du switch PoE DAHUA CS4220-16GT-240-V2

Le switch PoE DAHUA CS4220-16GT-240-V2 est un commutateur Gigabit de couche 2 doté de 16 ports RJ-45 10/100/1000 Mbps PoE, de 2 ports RJ-45 10/100/1000 Mbps et de 2 ports SFP 1000 Mbps, ces quatre derniers en liaison montante. Son budget PoE total est de 240 W.

Deux modes de gestion sont possibles selon la position du commutateur DIP : en mode géré, activé par défaut, la gestion passe par la page web locale ou par la plateforme cloud DoLynk ; le mode non géré correspond au commutateur DIP désactivé. Le switch prend en charge 32 VLAN IEEE 802.1Q, STP, RSTP et l'agrégation de liens statique.

Il fait partie de la gamme switchs PoE DAHUA proposée par W3CAM.

Points forts du CS4220-16GT-240-V2

• Ports : 16 ports RJ-45 10/100/1000 Mbps PoE, 2 ports RJ-45 10/100/1000 Mbps en liaison montante et 2 ports SFP 1000 Mbps en liaison montante.
• Budget PoE : 240 W au total, avec 30 W maximum sur les ports 3 à 16 et 90 W maximum sur les ports 1 et 2.
• Protocoles PoE : IEEE 802.3af, IEEE 802.3at, Hi-PoE et IEEE 802.3bt.
• Gestion locale et cloud : page web locale ou plateforme cloud DoLynk en mode géré ; l'application DoLynk Care affiche l'état des appareils, déclenche des alarmes en cas d'erreur et envoie des notifications.
• Topologie réseau : le protocole LLDP permet de générer et d'afficher la topologie du réseau.
• PoE longue distance : en mode Extend (ports 1 à 16, uniquement lorsque le mode géré est désactivé), transmission jusqu'à 250 m avec un débit réduit à 10 Mbps.
• Protection contre les boucles : une alarme de boucle se déclenche à la détection d'une boucle et un mécanisme d'élimination s'active pour éviter les tempêtes de diffusion.
• Plage de fonctionnement : de -10 à +55 degrés Celsius.

À quoi sert le CS4220-16GT-240-V2 ?

• Petites et moyennes entreprises : cas d'usage cités pour ce switch : supermarchés, bureaux, restaurants, cafés et hôtels.
• Usines et immeubles de bureaux : scènes citées comme adaptées à ce modèle.
• Appareils PoE de forte puissance : les ports rouges prennent en charge IEEE 802.3bt et Hi-PoE, avec un maximum de 90 W par port.

Compatibilité

• IEEE 802.3af et IEEE 802.3at sur tous les ports PoE, IEEE 802.3bt en complément sur le port rouge.
• Standards de communication : IEEE 802.3, 802.3u, 802.3x, 802.3ab, 802.3z, 802.3az et 802.3ad.

Caractéristiques techniques

Questions fréquentes sur le CS4220-16GT-240-V2

Qu'est-ce que le switch DAHUA CS4220-16GT-240-V2 ?

C'est un switch PoE Gigabit de couche 2 à 20 ports : 16 ports RJ-45 PoE, 2 ports RJ-45 et 2 ports SFP, avec un budget PoE total de 240 W. Il peut être géré par page web locale ou par la plateforme cloud DoLynk.

Quel est le budget PoE du CS4220-16GT-240-V2 ?

Le total est de 240 W maximum. Les ports 3 à 16 fournissent 30 W maximum chacun et les ports 1 et 2 jusqu'à 90 W maximum.

Que permet le commutateur DIP de ce switch ?

Il permet d'activer ou de désactiver le mode géré (activé par défaut pour la gestion web locale et cloud, désactivé pour le mode non géré), le PoE Watchdog (ports 1 à 16, redémarrage du port PoE sans trafic pendant 2 min) et le mode Extend (ports 1 à 16, jusqu'à 250 m à 10 Mbps). Le PoE Watchdog et le mode Extend ne fonctionnent que lorsque le mode géré est désactivé.

Quelles protections contre les décharges et la foudre sont indiquées pour le CS4220-16GT-240-V2 ?

Décharge statique dans l'air : 8 kV ; décharge statique par contact : 6 kV. Protection contre la foudre : 6 kV en mode commun et 1 kV en mode différentiel.
