HIKVISION DS-3E0505P-E/R

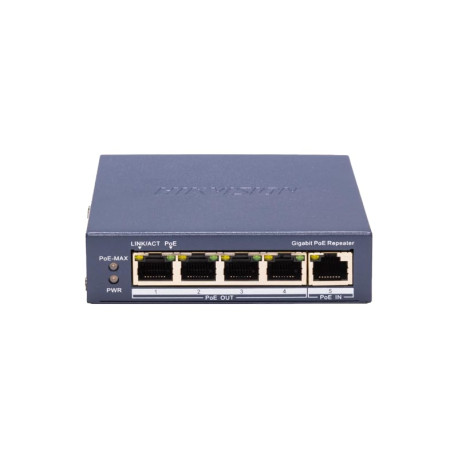

Switch Répéteur PoE Hikvision DS-3E0505P-E/R Gigabit 5 ports 60 W fanless

Comment étendre un réseau de vidéosurveillance sans alimentation locale supplémentaire ? Hikvision répond à cette contrainte avec le DS-3E0505P-E/R, répéteur PoE Gigabit couche 2 plug and play. Alimenté via son port 5 (PoE IN, IEEE 802.3bt), il redistribue jusqu'à 60 W sur 4 ports PoE OUT (IEEE 802.3af/at) sans source électrique locale, disponible dans la gamme switches PoE Hikvision.

Cas d'usage 1 : Extension réseau PoE pour caméras IP Hikvision distantes

Le Hikvision DS-3E0505P-E/R se connecte via son port 5 (PoE IN) à un switch amont IEEE 802.3bt Hi-PoE, assurant alimentation et liaison réseau en un seul câble Ethernet. Ses 4 ports PoE OUT redistribuent jusqu'à 30 W par port en IEEE 802.3af/at, permettant de raccorder 4 caméras IP à des emplacements sans infrastructure électrique locale disponible.

Cas d'usage 2 : Distribution PoE centralisée sur petite installation vidéosurveillance

Pour une installation de 4 caméras IP ou points d'accès PoE, le Hikvision DS-3E0505P-E/R distribue un budget de 60 W sur ses 4 ports de sortie IEEE 802.3af/at. Son architecture non-bloquante assure 10 Gbps de capacité de commutation (7,44 Mpps). La conception fanless convient aux NVR Hikvision en baie fermée ou local technique sans ventilation forcée.

Caractéristiques techniques

• Ports réseau : 5 × 10/100/1000 Mbps RJ45 : 4 ports PoE OUT (IEEE 802.3af/at, 30 W max/port) + 1 port PoE IN (IEEE 802.3af/at/bt Hi-PoE) pour alimentation depuis un switch amont
• Budget PoE total : 60 W : répartition dynamique sur les 4 ports de sortie selon la consommation des équipements connectés
• Capacité de commutation : 10 Gbps / 7,44 Mpps : architecture non-bloquante store-and-forward pour transmission Gigabit sans perte de paquets
• Protection surtension : 6 kV : protection intégrée sur les ports PoE contre les surtensions et décharges électrostatiques
• Boîtier métal fanless : 105 × 27,6 × 83,1 mm (0,25 kg) : construction robuste sans ventilateur, installation sur bureau ou fixation murale (desk-mounted, wall-mounted)
• Température de fonctionnement : 0 °C à 40 °C : stockage de −40 °C à 85 °C, humidité relative 5 % à 95 % sans condensation
• Certifications : CE-EMC, CE-LVD (Safety CB), CE-RoHS, WEEE, REACH : conformité aux normes européennes EN 55032, EN IEC 61000-3-2 et IEC 62368-1
• Table d'adresses MAC : 2 K / Cache interne : 1 Mbit : paramètres réseau couche 2 pour une commutation fiable en petit réseau

Questions Fréquentes

Comment connecter le Hikvision DS-3E0505P-E/R à un switch PoE existant ?

Raccordez le port 5 (PoE IN) du Hikvision DS-3E0505P-E/R à un port de sortie PoE d'un switch amont conforme IEEE 802.3at ou 802.3bt. Le répéteur s'alimente via ce câble Ethernet et devient opérationnel sans configuration logicielle (plug and play).

Quel est le budget PoE total du Hikvision DS-3E0505P-E/R et combien de caméras peut-il alimenter ?

Le Hikvision DS-3E0505P-E/R dispose d'un budget PoE de 60 W réparti sur 4 ports de sortie, avec 30 W maximum par port (IEEE 802.3at). Il peut alimenter jusqu'à 4 appareils PoE simultanément. Consultez la gamme caméras IP Hikvision pour vérifier la consommation PoE de chaque modèle.

Ce qu'il faut retenir

Le Hikvision DS-3E0505P-E/R est un répéteur PoE Gigabit 5 ports (couche 2), alimenté via PoE IN IEEE 802.3bt et redistribuant 60 W sur 4 ports PoE OUT (IEEE 802.3af/at, 30 W max par port). Sa capacité de commutation atteint 10 Gbps (7,44 Mpps), son boîtier métal fanless mesure 105 × 27,6 × 83,1 mm et la protection surtension est de 6 kV. Adapté aux extensions de réseau en vidéosurveillance résidentielle et tertiaire sans alimentation locale.
