PLANET IGS-6325-8UP2S2X - Commutateur industriel L3 PoE++ 8 ports, 2 SFP, 2 SFP+
Réf. IGS-6325-8UP2S2X

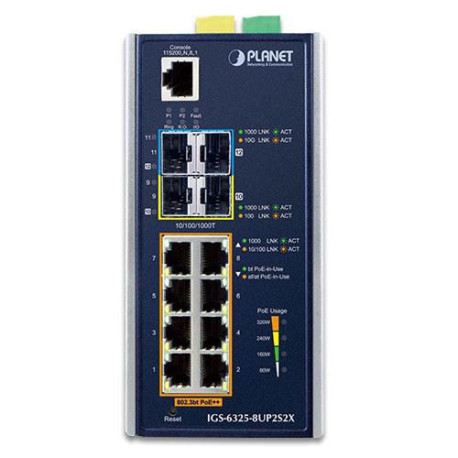

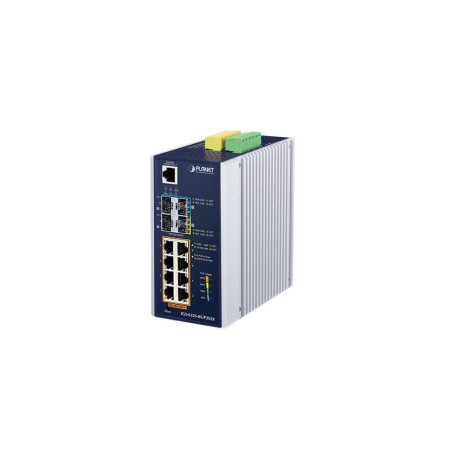

Le commutateur industriel PLANET IGS-6325-8UP2S2X est un équipement géré de niveau 3 avec huit ports 10/100/1000BASE-T 802.3bt PoE++, deux emplacements SFP 100/1000BASE-X et deux emplacements SFP+ 10GBASE-SR/LR. Un port PoE++ peut fournir jusqu'à 95 W en mode UPoE/PoH (90 W en 802.3bt), dans la limite d'un budget PoE de 360 W en double alimentation (240 W en alimentation simple). Le boîtier en aluminium IP30 se monte sur rail DIN ou au mur et fonctionne de -40 à 75 °C.
Commandé avant 15 h en semaine, expédié le jour même
Attention ! Un crédit coûte de l'argent et doit être remboursé.
TAEG fixe 0 %
Montant total du crédit : 872,10 €. Taux débiteur fixe 0 %. Crédit accordé par Alma sous réserve d'acceptation. Montants indicatifs : le nombre d'échéances se choisit chez Alma au moment du paiement.
Une question, ou un devis ?
Description
Présentation du commutateur industriel PLANET IGS-6325-8UP2S2X
Le commutateur PLANET IGS-6325-8UP2S2X est un modèle industriel géré de niveau 3. Il réunit huit ports Gigabit 10/100/1000BASE-T avec fonction d'injecteur PoE 802.3bt PoE++, deux emplacements SFP 100/1000BASE-X et deux emplacements SFP+ 10GBASE-SR/LR, compatibles avec les SFP 1000BASE-X. Il figure dans la catégorie commutateurs PoE PLANET.
L'IGS-6325-8UP2S2X dispose d'une double entrée d'alimentation continue de 48 à 56 V, redondante, avec protection contre l'inversion de polarité. Son boîtier en aluminium IP30 se fixe sur rail DIN ou au mur, et la plage de fonctionnement s'étend de -40 à 75 degrés Celsius. La protection ESD Ethernet est de 6 kV CC.
Points forts du commutateur PLANET IGS-6325-8UP2S2X
- Huit ports PoE++ : IEEE 802.3bt type 4 PSE, avec rétrocompatibilité des appareils alimentés IEEE 802.3at et 802.3af. Alimentation PoE jusqu'à 100 m.
- Puissance par port : jusqu'à 95 W en mode UPoE/PoH, 90 W en 802.3bt PoE++, 60 W en mode forcé, 36 W en IEEE 802.3at.
- Budget PoE : 360 W au maximum en double alimentation (selon l'alimentation) et 240 W au maximum en alimentation simple. Les deux entrées doivent avoir la même tension continue.
- Cinq modes de sortie PoE : 90 W 802.3bt PoE++, 95 W UPoE/PoH, 60 W forcé, 30 W PoE end-span et 30 W PoE en injecteur intermédiaire.
- Gestion PoE : contrôle du budget total, activation par port, priorité et limite de puissance par port, détection de la classe de l'appareil, vérification de présence de l'appareil alimenté, programmation PoE sur 4 profils, seuils d'alarme de température et d'usage PoE.
- Routage de niveau 3 : routage statique matériel IPv4 et IPv6, OSPFv2, jusqu'à 128 interfaces VLAN et 128 entrées de routage.
- Redondance réseau : G.8032 ERPS, STP, RSTP et MSTP. Le temps de récupération peut descendre à 10 ms dans un réseau en anneau simple.
- Entrées et sorties numériques : 2 entrées et 2 sorties numériques, plus une sortie relais pour défaut d'alimentation. Les alarmes peuvent être transmises par courriel et trappe SNMP.
- Détection des appareils ONVIF : la recherche s'effectue depuis l'interface graphique du commutateur. Des plans d'étage peuvent y être téléversés pour situer les appareils de surveillance, et le redémarrage PoE des caméras se commande depuis cette interface.
À quoi sert l'IGS-6325-8UP2S2X ?
- Alimenter des caméras IP PoE et des points d'accès sans fil : huit ports PoE++ permettent d'installer huit caméras IP PoE ou points d'accès sans fil en environnement industriel, sans prise secteur à proximité.
- Alimenter des appareils plus gourmands : caméras dômes PTZ PoE, clients légers, PC tout-en-un tactiles, caisses et bornes d'information, affichages dynamiques distants, éclairages PoE, jusqu'à 95 W par port.
- Constituer un réseau industriel redondant : double alimentation, ERPS et protocoles de spanning tree pour les liaisons de vidéosurveillance en anneau.
- Surveiller un équipement externe : une entrée numérique détecte et consigne l'état d'un appareil, par exemple un détecteur d'ouverture de porte, et déclenche une alarme.
Compatibilité
- Appareils alimentés IEEE 802.3af, 802.3at et 802.3bt.
- Emplacements SFP+ compatibles avec les SFP 1000BASE-X.
- Modules et émetteurs-récepteurs PLANET listés : série MTB (modules), série MGB (1000BASE-SX/LX) et série MFB (100BASE-FX).
- Bloc d'alimentation associé : PWR-480-48, alimentation sur rail DIN 48 V, 480 W (NDR-480-48, sortie continue réglable de 48 à 56 V).
Différences avec les modèles proches
Par rapport à l'IGS-6325-8UP2S, l'IGS-6325-8UP2S2X ajoute deux emplacements SFP+ 10GBASE-SR/LR. Sa capacité de commutation est de 60 Gbit/s contre 20 Gbit/s, et son débit de transfert de 44,64 Mpps contre 14,8 Mpps pour des paquets de 64 octets.
Questions fréquentes sur le commutateur PLANET IGS-6325-8UP2S2X
Qu'est-ce que le commutateur PLANET IGS-6325-8UP2S2X ?
C'est un commutateur industriel géré de niveau 3 avec huit ports 10/100/1000BASE-T 802.3bt PoE++, deux emplacements SFP 100/1000BASE-X et deux emplacements SFP+ 10GBASE-SR/LR, dans un boîtier en aluminium IP30.
Quelle puissance PoE l'IGS-6325-8UP2S2X fournit-il par port ?
Jusqu'à 95 W par port en mode UPoE/PoH, 90 W en 802.3bt PoE++, 60 W en mode forcé et 36 W en IEEE 802.3at. Le budget PoE est de 360 W au maximum en double alimentation, selon l'alimentation, et de 240 W au maximum en alimentation simple. Plus de 52 V CC est recommandé pour la sortie 802.3bt PoE++.
Quelle est la plage de température de fonctionnement de l'IGS-6325-8UP2S2X ?
De -40 à 75 degrés Celsius en fonctionnement et de -40 à 85 degrés Celsius en stockage, avec une humidité de 5 à 95 % sans condensation. Le boîtier en aluminium est de classe IP30.
Comment le commutateur IGS-6325-8UP2S2X est-il alimenté ?

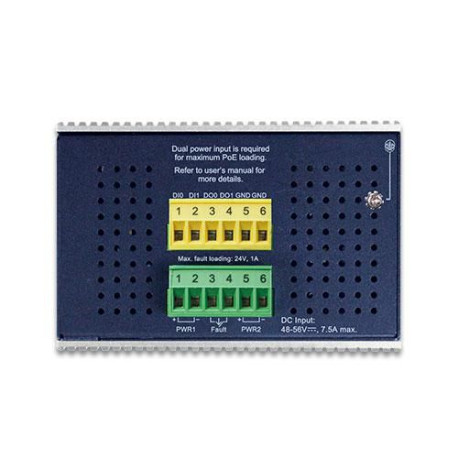

Par une double entrée continue de 48 à 56 V, 7 A maximum, avec bornier amovible 6 broches et protection contre l'inversion de polarité. La double alimentation est requise pour la charge PoE maximale.
À quoi servent les entrées et sorties numériques de l'IGS-6325-8UP2S2X ?
Les 2 entrées numériques détectent et consignent l'état d'un appareil externe, comme un détecteur d'ouverture de porte, et peuvent déclencher une alarme. Les 2 sorties numériques peuvent signaler une coupure ou un rétablissement de liaison, ou une panne d'alimentation. Les alarmes peuvent être transmises par courriel et trappe SNMP.
Caractéristiques techniques
- 48-56 VDC
- PoE++
- Mur, Rail DIN
- -40 à +75 °C
- Gris
- 2/2
- 8
- 2
- 1
- Aluminium
- 8
- 2
- 512 Mo
- L3
- Gigabit Ethernet (10/100/1000)
- 48 V
- Géré
- 16k entrées
- 60 Gbit/s
- IEEE 802.1p, IEEE 802.1x, IEEE 802.3, IEEE 802.3ab, IEEE 802.3ad, IEEE 802.3ae, IEEE 802.3af, IEEE 802.3at, IEEE 802.3bt, IEEE 802.3u, IEEE 802.3x, IEEE 802.3z
- 360W
- CE, FCC
- Aluminium
Fonctions et technologies
- Manageable
Références spécifiques
- 4711605284738
- IGS-6325-8UP2S2X
Fiche technique détaillée
| Caractéristique | Valeur |
|---|---|
| Ports cuivre | 8 ports RJ45 10/100/1000BASE-T auto-MDI/MDI-X, injecteur PoE 802.3bt PoE++ (ports 1 à 8) |
| Emplacements SFP | 2 interfaces 1000BASE-SX/LX/BX (ports 9 et 10), compatibles avec les SFP 100BASE-FX |
| Emplacements SFP+ | 2 interfaces 10GBASE-SR/LR (ports 11 et 12) |
| Console | 1 port série RJ45 vers RS232 (115200, 8, N, 1) |
| Capacité de commutation | 60 Gbit/s sans blocage |
| Débit de transfert | 44,64 Mpps (paquets de 64 octets) |
| Table d'adresses | 16K entrées, apprentissage et vieillissement automatiques de l'adresse source |
| Mémoire | SDRAM 512 Mo, mémoire flash 64 Mo, tampon de données partagé 32 Mbits |
| Alimentation | Double entrée CC 48 à 56 V, 7 A maximum (plus de 52 V CC recommandé pour la sortie 802.3bt PoE++) |
| Consommation maximale à 56 V CC | 29 W (système sous tension), 401 W (pleine charge avec fonction 802.3bt PoE++) |
| Capacité PoE | 8 appareils de 12,5 W, 8 de 25 W, 6 de 51 W, 4 de 71 W |
| Entrées numériques | 2 ; niveau 0 : -24 à 2,1 V ; niveau 1 : 2,1 à 24 V ; charge d'entrée jusqu'à 24 V CC, 10 mA maximum |
| Sorties numériques | 2 ; collecteur ouvert jusqu'à 24 V CC, 100 mA |
| Relais d'alarme | 1 sortie relais pour défaut d'alimentation, 1 A à 24 V CC |
| Boîtier et installation | Boîtier aluminium IP30, montage sur rail DIN ou au mur |
| Dimensions (L x P x H) | 76 x 107 x 152 mm |
| Poids | 1152 g |
| Protections | ESD 6 kV CC, surtension 4 kV CC |
| Environnement | Fonctionnement : -40 à 75 degrés Celsius ; stockage : -40 à 85 degrés Celsius ; humidité : 5 à 95 % (sans condensation) |
| Conformité réglementaire | FCC partie 15 classe A ; CE : EN55032, EN55035 |
