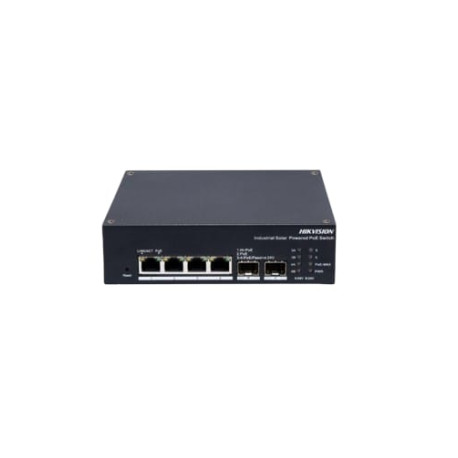

HIKVISION DS-3T1506HP-EI-UPS

Switch PoE Solaire Industriel Hikvision DS-3T1506HP-EI-UPS 4 Ports Gigabit Hi-PoE

Comment assurer une surveillance vidéo continue sur un site isolé sans réseau électrique ? Hikvision conçoit le DS-3T1506HP-EI-UPS, switch PoE industriel solaire à 4 ports Gigabit alimenté en DC 12 V à 54 V. Ce commutateur intègre 2 ports SFP fibre, opère de -40 °C à 75 °C, et résiste aux surtensions jusqu'à 6 kV pour les déploiements PoE extérieurs sur batteries ou panneaux photovoltaïques.

Cas d'usage 1 : alimentation PoE de caméras IP sur site solaire isolé

Le Hikvision DS-3T1506HP-EI-UPS alimente jusqu'à 4 caméras IP depuis une batterie solaire DC 12-24 V, avec un budget PoE de 60 W. Le port 1 Hi-PoE (IEEE 802.3bt) délivre jusqu'à 90 W pour les équipements énergivores de la gamme des caméras IP Hikvision. Les ports 3 et 4 supportent le PoE passif 24 V via commutation DIP pour alimenter des ponts radio sans fil.

Cas d'usage 2 : gestion à distance et supervision de l'état des batteries

Le Hikvision DS-3T1506HP-EI-UPS collecte les données de batterie (tension, courant, SOC) via son interface RS485 dédiée. Hik-Partner Pro et Hik-Connect permettent la consultation à distance de l'état de santé de la batterie, du taux d'utilisation PoE et des alarmes réseau depuis n'importe quel terminal. La programmation des plages de consommation optimise l'autonomie du système, essentielle pour les sites distants reliés à des enregistreurs Hikvision centralisés.

Caractéristiques techniques

• 4 ports Gigabit PoE + 2 ports SFP fibre : connexion simultanée de caméras IP et liaison fibre optique vers le NVR central
• Hi-PoE port 1 : max 90 W (IEEE 802.3bt) : alimentation des caméras PTZ ou équipements réseau à forte consommation électrique
• Ports 2 à 4 : max 30 W (IEEE 802.3af/at) : compatibilité avec les caméras IP standard, dômes et bullets jusqu'à 30 W
• PoE passif 24 V sur ports 3 et 4 : alimentation des ponts radio sans fil (wireless bridge) configurée par DIP switch
• Entrée DC 12-24 V (solaire) ou DC 54 V (secteur) : polyvalence d'alimentation pour s'adapter à la configuration du site
• Budget PoE : 110 W (DC 54 V) / 60 W (DC 12-24 V) : dimensionnement ajustable selon la capacité de la source d'énergie
• Long Range jusqu'à 300 m : transmission PoE étendue sur câble réseau pour les sites de grande superficie
• Plage de température : -40 °C à 75 °C : conception industrielle pour les environnements extérieurs extrêmes
• Protection surtension : 6 kV : résistance aux surtensions atmosphériques pour les installations extérieures exposées
• VLAN 802.1Q, jusqu'à 4094 VLAN ID : segmentation réseau pour isoler les flux vidéo des autres équipements
• Boîtier métal IP30, 158 × 44 × 130 mm, 0,7 kg : montage sur rail DIN, en applique murale ou en bureau
• Certifications : CE, CB, RCM, CE-RoHS : conformité aux normes européennes de sécurité électrique et compatibilité électromagnétique

Questions Fréquentes

Comment configurer l'alimentation solaire du Hikvision DS-3T1506HP-EI-UPS ?

Connectez les bornes DC 12-24 V du Hikvision DS-3T1506HP-EI-UPS aux électrodes positive et négative de la batterie solaire via deux câbles dédiés. Le switch accepte automatiquement une entrée de 12 V à 24 V DC et ajuste le budget PoE disponible à 60 W. Pour une alimentation secteur conventionnelle, l'entrée DC 54 V porte le budget PoE total à 110 W.

Quel budget PoE total délivre le Hikvision DS-3T1506HP-EI-UPS selon la source d'alimentation ?

En alimentation DC 54 V, le Hikvision DS-3T1506HP-EI-UPS délivre un budget PoE total de 110 W sur 4 ports. En alimentation solaire DC 12-24 V, ce budget est limité à 60 W. Le port 1 Hi-PoE peut fournir jusqu'à 90 W seul (IEEE 802.3bt), les ports 2 à 4 étant plafonnés à 30 W chacun (IEEE 802.3af/at).

Ce qu'il faut retenir

Le Hikvision DS-3T1506HP-EI-UPS est un switch PoE industriel solaire de 4 ports Gigabit avec 2 ports SFP fibre. Le port 1 Hi-PoE délivre jusqu'à 90 W (IEEE 802.3bt) et le budget PoE total atteint 110 W en DC 54 V, ou 60 W en alimentation solaire 12-24 V DC. Opérationnel de -40 °C à 75 °C avec protection surtension de 6 kV, certifié CE et CB, ce switch convient aux déploiements de vidéosurveillance industriels et aux sites isolés sans alimentation secteur.
