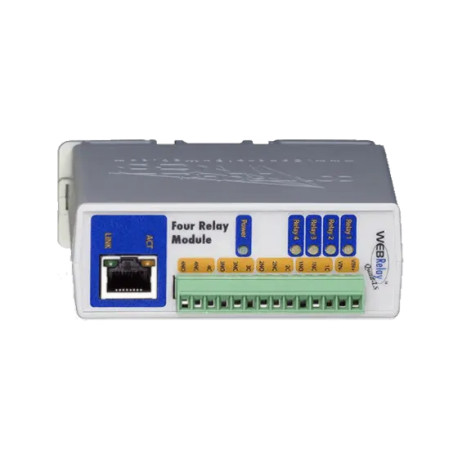

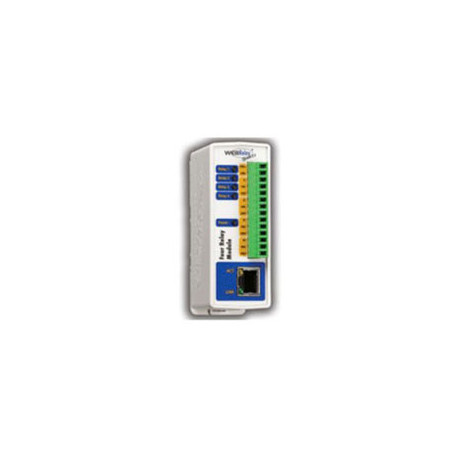

2N 9137411E - Relais IP externe 4 sorties PoE 802.3af
Réf. 9137411E
Le relais IP externe 2N 9137411E dispose de 4 sorties relais et d'aucune entrée. Les quatre relais indépendants, de type SPDT (forme 1C), commutent jusqu'à 3 A sous 28 VAC ou 24 VDC et se pilotent en marche, en arrêt ou en impulsion depuis les pages web intégrées ou par des scripts personnalisés. Il se configure avec un navigateur web, sans logiciel supplémentaire. Il est alimenté en PoE 802.3af (classe 1) ou en 5 V, et peut fonctionner comme esclave Modbus TCP/IP.
Commandé avant 15 h en semaine, expédié le jour même
Attention ! Un crédit coûte de l'argent et doit être remboursé.
TAEG fixe 0 %
Montant total du crédit : 541,62 €. Taux débiteur fixe 0 %. Crédit accordé par Alma sous réserve d'acceptation. Montants indicatifs : le nombre d'échéances se choisit chez Alma au moment du paiement.
Une question, ou un devis ?
Description
Présentation du relais IP externe 2N 9137411E
Le relais IP externe 2N 9137411E propose 4 sorties relais et aucune entrée. Chaque relais, de type SPDT (forme 1C) à usage général, commute jusqu'à 3 A sous 28 VAC ou 24 VDC. Les relais sont indépendants les uns des autres.
Le relais 2N 9137411E se pilote en mode marche/arrêt ou en impulsion, depuis les pages web intégrées ou par des scripts personnalisés lancés depuis un ordinateur ou un contrôleur dédié. La durée d'impulsion va de 0,1 à 86 400 secondes (1 jour).
Ce relais IP se configure avec un navigateur web : aucun logiciel spécifique ni pilote n'est nécessaire. Il se monte sur rail DIN ou au mur et il est alimenté en PoE 802.3af (classe 1) ou en 5 V.
Il figure dans la catégorie accessoires 2N.
Points forts du relais 2N 9137411E
- 4 relais indépendants : SPDT (forme 1C), 3 A au maximum, 28 VAC et 24 VDC au maximum, type de charge à usage général.
- Modes de commande : marche/arrêt ou impulsion, avec une durée d'impulsion de 0,1 à 86 400 secondes (1 jour).
- Serveur web intégré : configuration et commande des relais depuis un navigateur web, sans logiciel ni pilote spécifique.
- Pages XML d'état et de commande : elles permettent la communication avec des applications logicielles personnalisées.
- Modbus TCP/IP : peut fonctionner comme esclave Modbus TCP/IP.
- Boîtier montable sur rail DIN ou au mur : un connecteur industriel à bornes 14 broches est inclus.
- Fonctionnement de -40 à 65,5 degrés Celsius : plage de température de fonctionnement.
À quoi sert le 9137411E ?
- Contrôle industriel : relais commandés par réseau IP, avec 4 sorties SPDT de 3 A.
- Réinitialisation à distance : un relais peut être commandé en impulsion, de 0,1 à 86 400 secondes.
- Sécurité : 4 sorties relais pilotables depuis les pages web intégrées ou par script.
- Commande à distance : mise en marche, arrêt ou impulsion de chaque relais depuis un navigateur web.
Compatibilité
- Peut fonctionner comme esclave Modbus TCP/IP.
- Protocoles : HTTP, XML, Modbus.
- Pages XML d'état et de commande pour des applications logicielles personnalisées.
Questions fréquentes sur le relais 2N 9137411E
Qu'est-ce que le 2N 9137411E ?
C'est un relais IP externe à 4 sorties et 0 entrée. Ses quatre relais SPDT commutent jusqu'à 3 A sous 28 VAC ou 24 VDC et se commandent par réseau IP.
Comment configurer le relais 9137411E ?
La configuration se fait avec un navigateur web, sans logiciel supplémentaire. L'adresse IP est attribuée de façon statique et le port TCP est sélectionnable.
Quelle alimentation pour le 2N 9137411E ?
Il est alimenté en PoE classe 1 (0,44 à 3,84 W) ou en 5 V plus ou moins 5 %. Le courant absorbé est de 477 mA au maximum.
Quels modes de commande propose le 9137411E ?
Chaque relais peut être mis en marche, arrêté ou commandé en impulsion de 0,1 à 86 400 secondes, depuis les pages web intégrées ou par des scripts personnalisés.
Quelle plage de température pour le relais 9137411E ?
Sa température de fonctionnement va de -40 à 65,5 degrés Celsius.
Caractéristiques techniques
- PoE
- PoE
- Rail DIN
- -40 °C
- Gris
- Polycarbonate
- IEEE 802.3af
- DC/PoE
Références spécifiques
- 8595159511511
- 9137411E
Fiche technique détaillée
| Caractéristique | Valeur |
|---|---|
| Référence | 9137411E |
| Sorties / entrées | 4 sorties, 0 entrée |
| Nombre de relais | 4 |
| Type de contact | SPDT (forme 1C) |
| Tension maximale des relais | 28 VAC, 24 VDC |
| Courant maximal des relais | 3 A |
| Résistance de contact | moins de 50 milliohms (valeur initiale) |
| Modes des relais | Marche/arrêt ou impulsion |
| Durée d'impulsion | 0,1 à 86 400 secondes (1 jour) |
| Alimentation | PoE classe 1 (0,44 à 3,84 W) ou 5 V plus ou moins 5 % |
| Courant maximal absorbé | 477 mA au maximum |
| Réseau | Port Ethernet 10/100 Base-T, adresse IP statique, port TCP sélectionnable |
| Connecteurs | Alimentation et relais 1 à 4 : 14 positions, 3,81 mm, amovible ; réseau : RJ-45 8 broches |
| LED | 7 (alimentation, bobine de relais excitée 1 à 4, liaison réseau, activité réseau) |
| Température de fonctionnement | -40 à 65,5 degrés Celsius |
| Dimensions (hors connecteur) | 35,7 mm de large, 98,5 mm de haut, 78 mm de profondeur |
| Poids | 142 g |
| Matériau du boîtier | Polycarbonate Lexan 940 |
| Classement au feu du boîtier | UL94 V0 |
| Protocoles | HTTP, XML, Modbus |
| Mot de passe | Page de configuration : oui ; page de commande : optionnel ; codage Base 64 ; 10 caractères au maximum |
