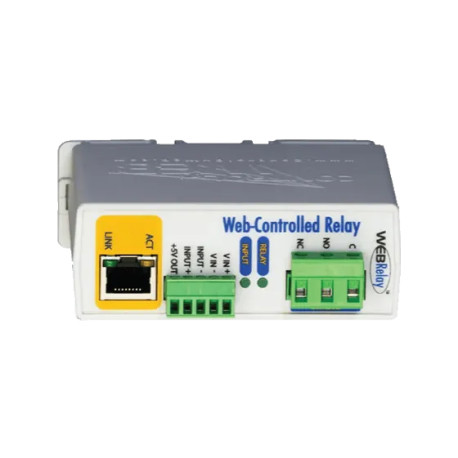

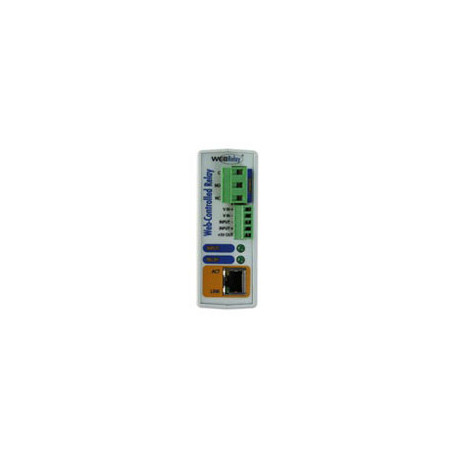

2N 9137410E - Relais IP externe 1 sortie 1 entrée

Réf. 9137410E

Le relais IP externe 2N 9137410E dispose d'une sortie relais et d'une entrée isolée optiquement, pilotées sur un réseau IP depuis un navigateur web standard ou par des messages XML au format texte. Le contact SPDT (forme 1C) supporte 12 A au maximum, avec 240 VAC et 30 VDC au maximum, et fonctionne en mode marche/arrêt ou en mode impulsion de 0,1 à 86 400 secondes. L'alimentation se fait en 9-28 VDC et la liaison réseau par un port Ethernet 10/100 Base-T. Le boîtier en polycarbonate Lexan 940, classé UL94 V0, se monte sur rail DIN ou au mur.

2N
9137410E
Aucun avis pour l'instant
347,76 € TTC −10 %
Au lieu de 386,40 € Vous économisez 38,64 €
Sur commande
Souhaitez-vous être notifié lorsque ce produit est à nouveau en stock ?

Nous vous enverrons un e-mail dès que le produit sera disponible. Votre adresse e-mail ne sera pas partagée avec quelqu'un d'autre.
Livraison prévue : 06/01/2027
Prochain arrivage le : Merci de nous consulter.
Quantité

Livraison prévue : 06/01/2027
Payez en plusieurs fois sans frais
86,94 € aujourd’hui, puis 3 × 86,94 € · sans frais

Une question, ou un devis ?

Description

Présentation du relais IP externe 2N 9137410E

2N 9137410E est un relais IP externe à 1 sortie et 1 entrée. Il permet de commander un relais et de surveiller un signal sur tout réseau IP. Il se pilote depuis un navigateur web standard ou par des messages XML au format texte, sans programmation.

Le relais intégré du 9137410E est un contact SPDT (forme 1C) de 12 A au maximum, pour 240 VAC et 30 VDC au maximum. Son entrée isolée optiquement (4-12 VDC, isolation 1500 V) peut surveiller l'état d'un appareil, commander le relais local ou commander un relais distant sur le réseau.

Le boîtier en polycarbonate Lexan 940, classé UL94 V0, se monte sur rail DIN ou au mur. Le relais IP 2N 9137410E fonctionne de -40 °C à 65,5 °C et s'alimente en 9-28 VDC, avec 460 mA au maximum.

Points forts du 2N 9137410E

  • Commande sans programmation : pilotage complet depuis un navigateur web standard ou par messages XML au format texte.
  • Contacts de relais 12 A : 240 VAC et 30 VDC au maximum, contact SPDT (forme 1C), type de charge usage général.
  • Modes marche/arrêt et impulsion : durée d'impulsion de 0,1 à 86 400 secondes (1 jour).
  • Entrée isolée optiquement : surveillance, commande du relais local ou commande d'un relais distant en pair à pair.
  • Redémarrage automatique : mode contrôleur de redémarrage automatique pour le redémarrage à distance d'ordinateurs et d'équipements réseau.
  • Journal : fichier de 512 Ko (28 829 entrées au maximum) en mémoire flash non volatile, à tampon circulaire, avec lecture et stockage périodiques possibles sur ordinateur.
  • Protection par mot de passe : page de configuration protégée, page de commande en option, mot de passe de 10 caractères au maximum.

À quoi sert le 9137410E ?

  • Commande de pompes et de moteurs : le relais de 12 A commande ces charges sur un réseau IP.
  • Systèmes de serrures de sécurité : la sortie relais commande un dispositif de verrouillage à distance.
  • Redémarrage à distance : le mode de redémarrage automatique relance des ordinateurs et des équipements réseau.
  • Commande d'automate à distance : l'entrée isolée optiquement peut étendre la sortie d'un automate vers un autre bâtiment ou permettre à un interrupteur ou à un capteur de commander un appareil éloigné.

Compatibilité

  • Protocoles : HTTP, XML, Modbus TCP/IP. Le relais peut fonctionner en esclave Modbus TCP/IP.
  • Port TCP sélectionnable, attribution d'adresse IP statique.

Questions fréquentes sur le 2N 9137410E

Qu'est-ce que le 2N 9137410E ?

C'est un relais IP externe à 1 sortie et 1 entrée. Il commande un relais de 12 A et surveille un signal sur un réseau IP, depuis un navigateur web standard ou par messages XML au format texte.

Comment s'alimente le 9137410E ?

L'alimentation est comprise entre 9 et 28 VDC, avec un courant de 460 mA au maximum. Deux connecteurs amovibles sont fournis.

À quoi sert l'entrée du 9137410E ?

L'entrée isolée optiquement (4-12 VDC) remplit trois fonctions : surveillance, commande du relais local et commande d'un relais distant.

Quels protocoles le 9137410E prend-il en charge ?

Il prend en charge HTTP, XML et Modbus TCP/IP. Il peut fonctionner en esclave Modbus TCP/IP et le port TCP est sélectionnable.

Découvrez aussi les accessoires 2N.

Caractéristiques techniques

  • Rail DIN
  • Rail DIN
  • Gris
  • CC

Références spécifiques

  • 8595159511504
  • 9137410E

Fiche technique détaillée

CaractéristiqueValeur
Référence9137410E
Alimentation9-28 VDC, 460 mA au maximum
Nombre de relais1
Tension maximale du relais240 VAC, 30 VDC
Courant maximal du relais12 A
Type de contactSPDT (forme 1C)
Résistance de contactmoins de 30 milliohms initiale
Durée d'impulsion0,1 à 86 400 secondes (1 jour)
Entrée numérique1, isolée optiquement, 4-12 VDC, 4 mA à 4 V, 16 mA à 12 V
Durée de maintien minimale62,5 ms
Isolation de l'entrée1500 V
RéseauPort Ethernet 10/100 Base-T
ConnecteursAlimentation/entrée : 5 positions amovible ; relais/entrées : 3 positions amovible ; réseau : RJ-45 8 broches
Voyants LED4 (tension d'entrée numérique appliquée, bobine du relais alimentée, réseau connecté, activité réseau)
Température de fonctionnement-40 °C à 65,5 °C
Dimensions35,7 mm de large, 98,5 mm de haut, 78 mm de profondeur (hors connecteur)
Poids142 g
Matériau du boîtierPolycarbonate Lexan 940
Classe d'inflammabilité du boîtierUL94 V0
