2N 1120303 - Module d'E/S réseau PoE

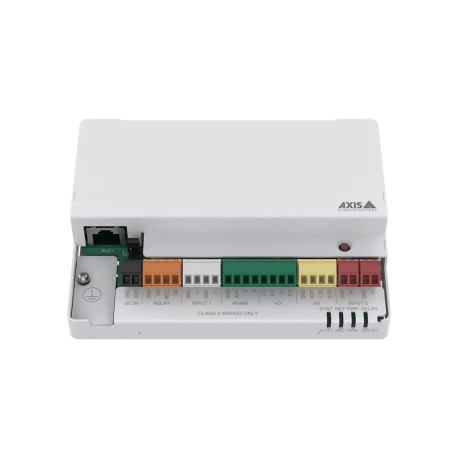

Présentation du module d'E/S réseau 2N AXIS A9210 Network I/O Relay Module

Le module 2N AXIS A9210 Network I/O Relay Module est un module d'entrées/sorties et de relais raccordé au réseau. Il offre 10 ports d'E/S dont 2 E/S configurables, 5 entrées, 3 sorties et 1 relais de sortie de forme C, pour étendre les fonctions d'un produit ou d'un système tiers.

Le module AXIS A9210 permet de surveiller des entrées issues de caméras, d'analyses, de boutons d'alarme ou de capteurs d'environnement, afin de détecter des événements du système et d'y répondre. Il s'intègre à des systèmes de sécurité tiers, par exemple des logiciels de gestion vidéo ou des systèmes d'alarme et d'intrusion.

Le module repose sur les plateformes ouvertes VAPIX et ACAP. Un port RS485 (Modbus) permet d'y associer jusqu'à 16 modules d'extension de relais d'E/S A9910, soit jusqu'à 128 E/S et 64 relais avec une seule connexion IP.

Points forts du module AXIS A9210

• 10 ports d'E/S : 2 E/S configurables en entrée ou en sortie, 5 entrées et 3 sorties, avec des entrées supervisées.
• Relais de forme C : 1 relais NO/NC, 2 A maximum, 30 V DC maximum, humide ou sec.
• Alimentation : 12 V DC (36 W maximum) ou PoE IEEE 802.3at Type 2 Classe 4.
• RS485 : 1 port half duplex Modbus, jusqu'à 16 modules d'extension A9910 et jusqu'à 64 capteurs Modbus en multidrop avec 16 modules d'extension.
• Autoprotection : détection d'inclinaison et de vibration.
• Cybersécurité : micrologiciel signé, démarrage sécurisé, système de fichiers chiffré (AES-XTS-Plain64 256 bits), IEEE 802.1X (EAP-TLS), HTTPS et TLS v1.2/v1.3.
• Montage : mural ou sur rail DIN, boîtier en acier.

À quoi sert le module AXIS A9210 ?

• Surveiller des entrées : les entrées acceptent 0 à 30 V DC maximum et peuvent être supervisées entre 0 et 12 V (4 états), avec résistances de fin de ligne programmables de 1 K, 2,2 K, 4,7 K et 10 K.
• Commander des sorties : 3 sorties à drain ouvert, 30 V maximum et 100 mA chacune, et 1 relais de forme C.
• Déclencher des actions sur événement : les conditions d'événement incluent entrée numérique, déclenchement manuel, entrée virtuelle, MQTT et planification ; les actions incluent publication MQTT, notifications HTTP, HTTPS, TCP et e-mail, et envoi de traps SNMP.
• Étendre un système existant : ajout de modules A9910 pour augmenter le nombre d'E/S et de relais.

Compatibilité

• Interface de programmation ouverte pour l'intégration logicielle : VAPIX, métadonnées et plateforme ACAP, Native SDK inclus.
• Compatible avec AXIS Camera Station et avec les logiciels de gestion vidéo des partenaires de développement d'applications d'Axis.
• Protocoles réseau : IPv4, IPv6, HTTP, HTTPS, MQTT v3.1.1, SNMP v1/v2c/v3 (MIB-II), Syslog, RTSP, NTP, SSH, entre autres.
• Alimentation PoE conforme à IEEE 802.3at Type 2 Classe 4 ou 12 V DC.
• Accessoires optionnels : module d'extension A9910, clip pour rail DIN TA1901, support mural TA9001, kit de connecteurs de contrôle d'accès TA1902, armoires de surveillance T98A15-VE et TQ1808-VE, midspan 30 W.

Caractéristiques techniques

Questions fréquentes sur le module AXIS A9210

Qu'est-ce que le module 2N AXIS A9210 Network I/O Relay Module ?

C'est un module d'E/S réseau à 10 ports d'E/S dont 2 E/S configurables, 5 entrées, 3 sorties et 1 relais de forme C. Il étend les fonctions d'un produit ou d'un système tiers.

Comment s'alimente le module A9210 ?

Il s'alimente en 12 V DC (36 W maximum) par bornier, ou en PoE IEEE 802.3at Type 2 Classe 4 par son port RJ45 blindé 10BASE-T/100BASE-TX/1000BASE-T.

Combien de modules d'extension peut-on raccorder au module A9210 ?

Le module prend en charge jusqu'à 16 modules d'extension de relais d'E/S A9910, soit jusqu'à 128 E/S et 64 relais avec une seule connexion IP.

Quelle plage de température le module A9210 supporte-t-il ?

La température de fonctionnement va de -40 °C à 55 °C, et de 0 °C à 55 °C pour UL 294. L'humidité de fonctionnement est de 10 à 85 % HR, sans condensation.
