2N 1120304 - Module d'extension E/S et relais

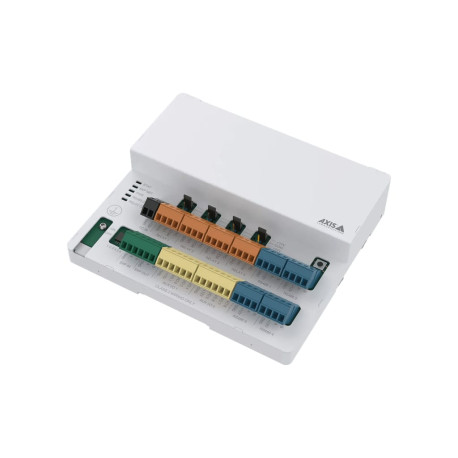

Présentation du module d'extension 2N AXIS A9910 I/O Relay Expansion Module

Le module d'extension 2N AXIS A9910 I/O Relay Expansion Module regroupe 8 entrées/sorties configurables en entrée ou en sortie, 4 relais de forme C et 4 ports RS485 Modbus. Son alimentation accepte 12-24 V DC, 90 W max. Son boîtier est en acier, de couleur blanche NCS S 1002-B.

Avec la technologie multi-drop, jusqu'à 16 modules d'extension peuvent être raccordés à un appareil A9210. Jusqu'à 128 E/S et 64 relais sont alors pris en charge avec une seule connexion IP. Les modules se chaînent par les interfaces Expansion IN et Expansion Out.

Ce module est référencé dans la catégorie accessoires 2N de la boutique.

Points forts du A9910

• Entrées supervisées : entrées numériques de 0 à 30 V DC max, supervision possible entre 0 et 12 V (4 états), résistances de fin de ligne programmables 1 K, 2,2 K, 4,7 K et 10 K, 1 %, 1/4 W standard.
• Sorties numériques : drain ouvert, 0 à 30 V DC max, 100 mA max, avec 2 sorties d'alimentation 12 V DC, total combiné 100 mA max.
• Relais : 4 relais de forme C NO/NC, 4 A max, 30 V DC, avec alimentation de sortie relais 12/24 V DC configurable par cavalier, 49,6 W max.
• Ports Modbus : 4 ports RS485 semi-duplex, avec 4 sorties d'alimentation 12 V DC, total combiné 2 A max.
• Autoprotection : détection d'inclinaison et de vibration.

À quoi sert le A9910 ?

• Étendre les entrées/sorties : un appareil A9210 peut gérer jusqu'à 16 modules d'extension, soit 128 E/S et 64 relais.
• Intégrer des capteurs d'environnement : les ports Modbus permettent de raccorder des capteurs d'environnement, par exemple de température et d'humidité.
• Commander des relais : 4 relais de forme C pour des charges jusqu'à 4 A sous 30 V DC.

Compatibilité

• Interface d'extension multi-drop : jusqu'à 16 modules d'extension raccordés à un appareil A9210.
• Ports RS485 Modbus : câble RS485 de 1 paire torsadée blindée, impédance 120 ohms, qualifié jusqu'à 1000 m.

Caractéristiques techniques

Questions fréquentes sur le A9910

Qu'est-ce que le 2N AXIS A9910 I/O Relay Expansion Module ?

C'est un module d'extension qui ajoute 8 entrées/sorties configurables, 4 relais de forme C et 4 ports RS485 Modbus. Il s'alimente en 12-24 V DC, 90 W max.

Combien de modules A9910 peut-on raccorder à un appareil A9210 ?

Jusqu'à 16 modules d'extension peuvent être raccordés en multi-drop, soit jusqu'à 128 E/S et 64 relais avec une seule connexion IP.

Quels capteurs raccorder aux ports Modbus du A9910 ?

Les 4 ports RS485 Modbus permettent d'intégrer des capteurs d'environnement, par exemple de température et d'humidité. Le module fournit 4 sorties d'alimentation RS485 de 12 V DC, total combiné 2 A max.

Comment fixer le A9910 ?

Le module se monte au mur ou sur rail DIN. Ses borniers pour l'alimentation, les entrées/sorties et les relais sont des connecteurs détachables et repérés par couleur.
