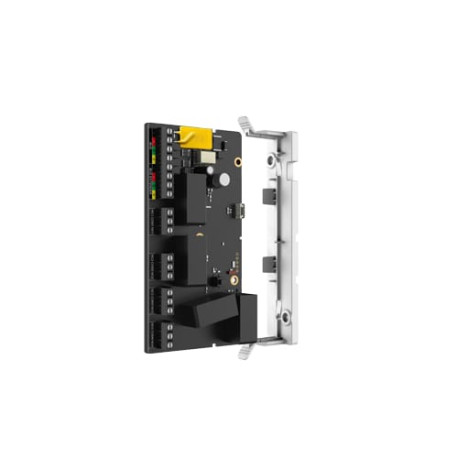

Module relais HIKVISION DS-PM501R4/Unit

HIKVISION DS-PM501R4/Unit - Module relais 4 sorties avec extenseur de bus

Réf. DS-PM501R4/Unit

Le module relais HIKVISION DS-PM501R4/Unit est une unité d'extension de bus qui offre 4 sorties relais embarquées. Les sorties relais sont de type SPDT, 16 A 24 VDC et 16 A 250 VAC. Le module intègre un extenseur de bus et communique sur un bus RS-485 demi-duplex, câblé en câble d'alarme 4 conducteurs. Il est alimenté par le bus en 12 VDC nominal (9 à 16 VDC) et s'utilise en intérieur uniquement, de -10 °C à 50 °C. Il se monte en encastré et mesure 130 x 65 x 25 mm (L x H x P).

HIKVISION
DS-PM501R4/Unit
Aucun avis pour l'instant
37,49 € TTC −10 %
Au lieu de 41,66 € Vous économisez 4,17 €
6 Articles en stock

Commandé avant 15 h en semaine, expédié le jour même

Livraison prévue : 24/11/2026
Quantité

Livraison prévue : 24/11/2026

Une question, ou un devis ?

Description

Présentation du module relais HIKVISION DS-PM501R4/Unit

Le module relais HIKVISION DS-PM501R4/Unit est une unité d'extension de bus qui fournit 4 sorties relais embarquées, 4 étant aussi le nombre maximal de sorties. Chaque sortie utilise un relais SPDT, 16 A sous 24 VDC ou 16 A sous 250 VAC. Cette unité se place dans la catégorie accessoires alarme HIKVISION.

Le DS-PM501R4/Unit intègre un extenseur de bus pour étendre la portée du bus. La technologie de bus est le RS-485 demi-duplex, câblé avec un câble d'alarme 4 conducteurs. L'unité est alimentée par le bus : 12 VDC nominal, de 9 à 16 VDC.

Points forts du HIKVISION DS-PM501R4/Unit

  • Sorties relais : 4 sorties relais embarquées, 4 sorties au maximum
  • Pouvoir de coupure : relais SPDT, 16 A 24 VDC et 16 A 250 VAC
  • Extenseur de bus : extenseur intégré pour étendre la portée du bus
  • Bus : RS-485 demi-duplex, câble d'alarme 4 conducteurs
  • Alimentation : 12 VDC nominal (9 à 16 VDC), fournie par le bus
  • Conformité : CE, CB, EN 50131 grade de sécurité 2, classe environnementale II
  • Installation : montage encastré, 130 x 65 x 25 mm (L x H x P), 120 g

À quoi sert le DS-PM501R4/Unit ?

  • Commander 4 sorties relais : l'unité embarque 4 relais SPDT, 16 A 250 VAC, pour piloter des charges raccordées aux sorties
  • Étendre la portée du bus : l'extenseur de bus intégré prolonge le bus RS-485 demi-duplex

Questions fréquentes sur le HIKVISION DS-PM501R4/Unit

Qu'est-ce que le HIKVISION DS-PM501R4/Unit ?

C'est un module relais avec extenseur de bus intégré. Il fournit 4 sorties relais embarquées SPDT et fonctionne sur un bus RS-485 demi-duplex. Les alarmes de la marque sont réunies dans la page alarmes HIKVISION.

Quel pouvoir de coupure offrent les relais du DS-PM501R4/Unit ?

Le relais de sortie est de type SPDT, 16 A 24 VDC et 16 A 250 VAC. Le module compte 4 sorties relais embarquées.

Comment le DS-PM501R4/Unit est-il alimenté ?

Il est alimenté par le bus, en 12 VDC nominal (9 à 16 VDC). Le courant de repos est de 200 mA sous 12 VDC et le courant maximal de 300 mA sous 12 VDC.

Le DS-PM501R4/Unit peut-il être installé en extérieur ?

Non, il est à usage intérieur uniquement. Sa température de fonctionnement va de -10 °C à 50 °C, avec une humidité relative de 10 % à 90 % sans condensation.

Caractéristiques techniques

  • Intérieure
  • Intérieur
  • Encastré
  • -10 à +50 °C
  • Noir

Références spécifiques

  • 6936422172466
  • 314300738

Fiche technique détaillée

CaractéristiqueValeur
Sorties maximales4
Sorties relais embarquées4
Sortie relaisRelais SPDT, 16 A 24 VDC, 16 A 250 VAC
Extenseur de busOui
Technologie de busRS-485 demi-duplex
Câblage du busCâble d'alarme 4 conducteurs
Tension d'entrée12 VDC nominal (9 à 16 VDC), alimenté par le bus
Courant de repos200 mA sous 12 VDC
Courant maximal300 mA sous 12 VDC
Température de fonctionnement-10 °C à 50 °C, usage intérieur uniquement
Température de stockage-20 °C à 60 °C
Humidité relative10 % à 90 % sans condensation
Dimensions (L x H x P)130 x 65 x 25 mm
Poids120 g
AutoprotectionDésactivée
Méthode d'installationMontage encastré
Conformité électriqueCE, CB
NormeEN 50131 grade de sécurité 2, classe environnementale II
