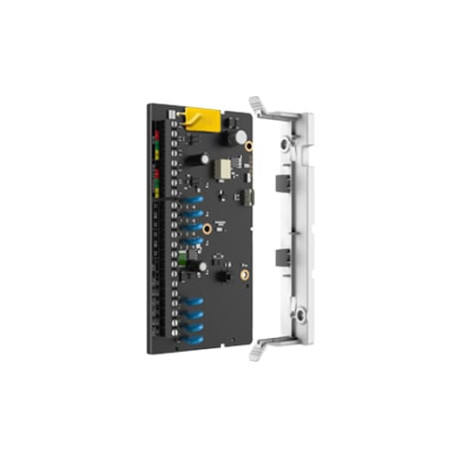

HIKVISION DS-PM501Z8T4/Unit - Module d'extension 8 zones sur bus

Présentation du module d'extension d'entrées HIKVISION DS-PM501Z8T4/Unit

Le module HIKVISION DS-PM501Z8T4/Unit est un module d'extension d'entrées sur bus. Il offre 8 zones d'entrée pour la détection d'intrusion, dont 4 zones (Z5 à Z8) configurables en sorties PGM, et une sortie auxiliaire d'alimentation pour détecteurs de 12 VDC nominal, 500 mA.

Le DS-PM501Z8T4/Unit intègre une extension de bus pour augmenter la portée du bus. Ce bus utilise la technologie RS-485 half-duplex et le module est alimenté par le bus en 12 VDC nominal (9 à 16 VDC), avec une consommation de 80 mA au repos et 150 mA au maximum.

Points forts du module DS-PM501Z8T4/Unit

• 8 zones d'entrée : 8 zones intégrées pour la détection d'intrusion.
• 4 sorties PGM : zones Z5 à Z8 programmables, sortie NPN à 0 VDC lorsqu'elle est commutée, 200 mA maximum par sortie.
• Sortie auxiliaire pour détecteurs : 12 VDC nominal (9 à 16 VDC), 500 mA, avec protection PPTC de 500 mA.
• Extension de bus intégrée : augmente la portée du bus RS-485 half-duplex, câblé en câble d'alarme à 4 conducteurs.
• Détecteurs filaires tiers : compatible avec une large gamme de détecteurs filaires tiers.

À quoi sert le DS-PM501Z8T4/Unit ?

• Ajouter des zones filaires : le module apporte 8 entrées de zone pour la détection d'intrusion.
• Raccorder des détecteurs tiers : il accepte une large gamme de détecteurs filaires tiers et fournit une sortie auxiliaire 12 VDC, 500 mA pour les alimenter.
• Piloter des sorties PGM : les zones Z5 à Z8 peuvent être programmées en sorties, 200 mA maximum par sortie.

Compatibilité

• Détecteurs filaires tiers : large gamme prise en charge.
• Bus : RS-485 half-duplex, câble d'alarme à 4 conducteurs.

Retrouvez les autres références de la catégorie accessoires d'alarme HIKVISION ou la gamme alarmes HIKVISION.

Caractéristiques techniques

Les spécifications sont mesurées en conditions de laboratoire. Les performances réelles peuvent varier selon l'environnement d'exploitation et l'application.

Questions fréquentes sur le module DS-PM501Z8T4/Unit

Qu'est-ce que le module HIKVISION DS-PM501Z8T4/Unit ?

C'est un module d'extension d'entrées sur bus qui offre 8 zones d'entrée pour la détection d'intrusion, dont 4 zones configurables en sorties PGM, et une sortie auxiliaire 12 VDC, 500 mA pour détecteurs.

Combien de sorties PGM le DS-PM501Z8T4/Unit propose-t-il ?

Il propose 4 sorties PGM intégrées sur les zones Z5 à Z8, programmables, de type NPN, avec 200 mA maximum par sortie.

Quel courant la sortie auxiliaire peut-elle fournir ?

La sortie auxiliaire délivre 12 VDC nominal (9 à 16 VDC) avec une capacité de 500 mA, protégée par un PPTC de 500 mA.

Le DS-PM501Z8T4/Unit est-il adapté à l'extérieur ?

Non. Sa plage de fonctionnement de -10 °C à 50 °C est donnée pour un usage intérieur uniquement.
