DAHUA VTO4103FB-ML

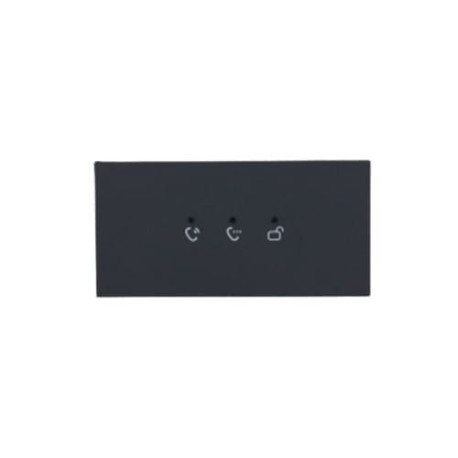

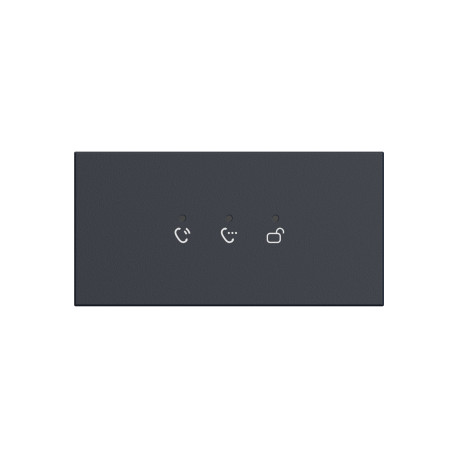

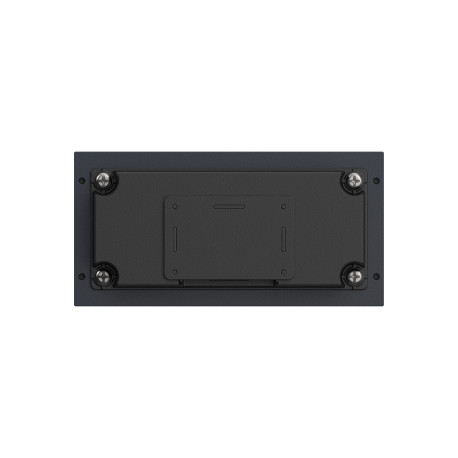

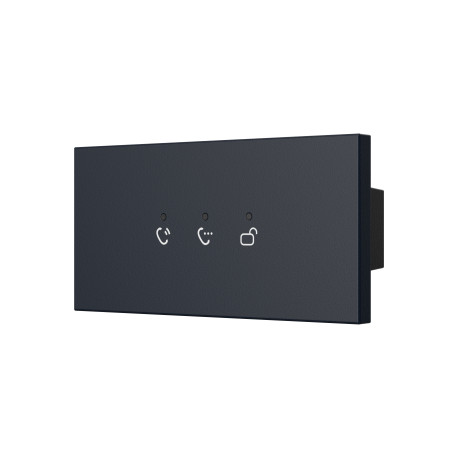

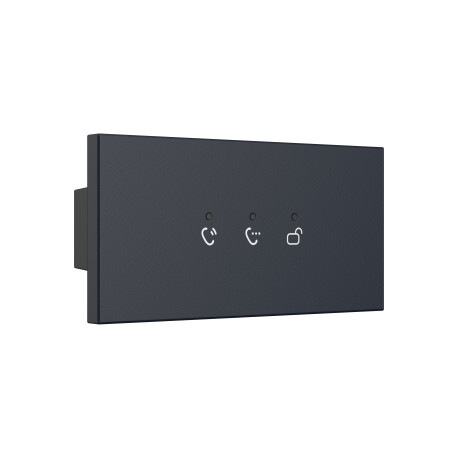

Module indicateur Dahua VTO4103FB-ML pour interphone modulaire série VTO4103FB aluminium noir IP65

Dahua propose le module indicateur VTO4103FB-ML, conçu pour la série d'interphones modulaires VTO4103FB. Ce module en aluminium noir mesure 100 x 50 x 28,5 mm et consomme 2 W maximum. Il se monte en encastré ou en saillie et bénéficie d'une protection IK07 et IP65 pour les installations extérieures résidentielles et tertiaires.

Compatibilité et configurations du Dahua VTO4103FB-ML

Le Dahua VTO4103FB-ML s'intègre dans l'écosystème modulaire de la gamme Dahua de contrôle d'accès. Ce module au format 1 emplacement (100 x 50 mm) se combine avec les autres modules de la série VTO4103FB : boutons d'appel (MB1, MB2, MDB2, MDB4, MDB10), clavier (MK), lecteur RFID (MR, MR1), empreinte digitale (MF) et module aveugle (MN). L'alimentation 5 VDC est fournie par les modules adjacents via la connectique interne.

Contenu et connectique

Le Dahua VTO4103FB-ML comprend le module indicateur avec son processeur embarqué et la connectique d'interconnexion 5 VDC. La sortie d'alimentation 5 VDC permet de transmettre l'énergie aux modules voisins dans la configuration choisie. Le raccordement s'effectue par les connecteurs internes de la série VTO4103FB sans câblage supplémentaire entre modules.

Mise en oeuvre

L'installation du Dahua VTO4103FB-ML nécessite un boîtier d'encastrement (type VTM79) ou un cadre de montage saillie (type VTM75/VTM78) selon la configuration. Appliquez un joint silicone lors du montage pour garantir la protection IP65 du module. Assemblez le Dahua VTO4103FB-ML avec les autres modules de la série, puis fixez l'ensemble sur le panneau de façade compatible (VTM77/VTM78).

Caractéristiques techniques

• Dimensions : 100 x 50 x 28,5 mm : format compact 1 emplacement compatible avec tous les châssis de la série VTO4103FB
• Protection IK07 et IP65 : résistance aux chocs et étanchéité totale aux poussières et projections d'eau (joint silicone requis)
• Boîtier aluminium noir : matériau robuste et finition uniforme avec les autres modules de la série Dahua VTO4103FB
• Alimentation 5 VDC via modules adjacents : pas de câble d'alimentation dédié, énergie transmise par le bus interne de la série
• Consommation : 2 W maximum : faible consommation pour une intégration dans des configurations multi-modules
• Plage de fonctionnement : –30 °C à +60 °C : adapté aux environnements extérieurs exposés au froid ou à la chaleur
• Poids : 0,19 kg : module léger facilitant le montage sur tous types de supports muraux

Questions Fréquentes

Comment installer le Dahua VTO4103FB-ML dans une configuration multi-modules ?

Le Dahua VTO4103FB-ML s'insère dans un châssis de montage encastré ou saillie compatible avec la série VTO4103FB. Il se connecte aux modules adjacents via le bus interne 5 VDC, sans alimentation séparée. Un joint silicone est nécessaire pour maintenir la protection IP65.

Quels modules sont compatibles avec le Dahua VTO4103FB-ML ?

Le Dahua VTO4103FB-ML est compatible avec tous les modules de la série VTO4103FB : boutons d'appel (MB1, MDB2, MDB4, MDB10), clavier mécanique (MK), lecteurs RFID 13,56 MHz (MR) et 125 kHz (MR1), module empreinte (MF) et accessoires Dahua de montage associés.

Ce qu'il faut retenir

Le Dahua VTO4103FB-ML est un module indicateur au format 100 x 50 x 28,5 mm pour la série d'interphones modulaires VTO4103FB. Protégé IP65 et IK07, il fonctionne de –30 °C à +60 °C avec une consommation de 2 W maximum. Son boîtier en aluminium noir s'alimente en 5 VDC via le bus interne des modules adjacents. Conçu pour les installations résidentielles et tertiaires en montage encastré ou saillie.
