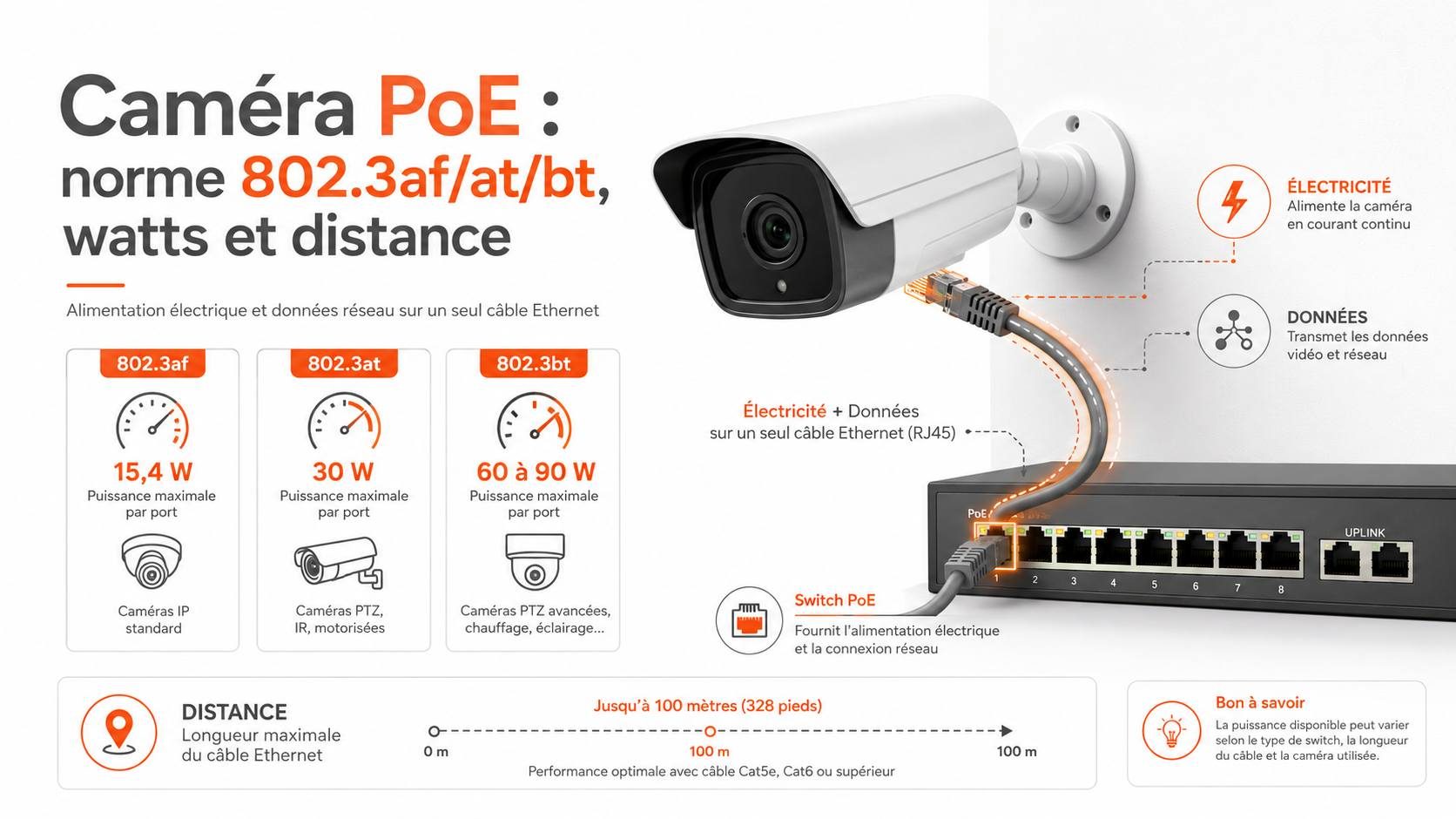

Caméra PoE : normes, puissance, distance et installation

Une caméra PoE reçoit le réseau et son alimentation électrique par le même câble Ethernet. Pour qu'elle fonctionne correctement, le switch ou l'injecteur doit fournir la norme et la puissance requises, le budget PoE total doit couvrir toutes les caméras et la liaison cuivre doit respecter la distance Ethernet. Le simple nombre de ports ne suffit donc pas à choisir l'équipement.

Ce guide explique les normes IEEE 802.3af, 802.3at et 802.3bt, la différence entre watts annoncés et watts disponibles, le calcul du budget d'un switch, la limite de 100 mètres, les solutions longue distance et les précautions de câblage. Vous trouverez aussi une méthode de dimensionnement et un diagnostic des pannes PoE les plus fréquentes.

Qu'est-ce qu'une caméra PoE ?

PoE signifie Power over Ethernet, ou alimentation par Ethernet. Un équipement appelé PSE, généralement un switch PoE ou un injecteur, envoie des données et de l'énergie sur le câble réseau. La caméra, appelée PD, négocie l'alimentation puis utilise la puissance reçue pour son électronique, son capteur, son éclairage infrarouge, son chauffage ou ses moteurs.

Avec une caméra de surveillance PoE, un seul câble part de la baie réseau vers le point de pose. Il n'est plus nécessaire d'installer une prise secteur à proximité de chaque caméra. La centralisation facilite aussi l'utilisation d'un onduleur : en protégeant le switch et le NVR, plusieurs caméras peuvent rester actives pendant une coupure.

PSE et PD : les deux côtés de la liaison

Le PSE fournit l'énergie ; le PD la consomme. Une installation ne fonctionne que si ces deux côtés sont compatibles. Un switch 802.3af peut alimenter un périphérique 802.3af, mais il peut être insuffisant pour une caméra exigeant 802.3at. Un switch 802.3at ou 802.3bt est généralement rétrocompatible avec les appareils moins puissants conformes aux normes précédentes.

Le PoE normalisé réalise une détection avant d'appliquer la pleine puissance. Cette négociation protège les équipements Ethernet non-PoE. Elle distingue le PoE actif du PoE passif, qui injecte une tension fixe sans le même mécanisme de détection.

Normes PoE 802.3af, 802.3at et 802.3bt

La différence entre la puissance injectée par le PSE et celle garantie au PD correspond notamment aux pertes autorisées dans le câble. Pour choisir un switch, comparez donc la consommation maximale de la caméra avec la puissance disponible côté périphérique, pas seulement avec le chiffre commercial indiqué sur le port.

Pourquoi 802.3bt utilise quatre paires

Les premières générations de PoE utilisent deux paires pour transporter l'énergie. IEEE 802.3bt peut exploiter les quatre paires d'un câble à paires torsadées, ce qui augmente la puissance transmissible tout en répartissant le courant. Le câble, les connecteurs et le brassage doivent être correctement terminés sur les huit conducteurs.

Classes PoE et puissance négociée

Les classes PoE indiquent la plage de puissance demandée par le périphérique. Un switch administrable peut afficher la classe détectée et la consommation instantanée. Cette valeur est utile pour le suivi, mais le dimensionnement doit rester basé sur la consommation maximale documentée : une caméra consomme souvent peu en journée, puis davantage lorsque l'IR, le chauffage ou les moteurs démarrent.

Combien de watts consomme une caméra PoE ?

Une caméra fixe simple peut consommer seulement quelques watts. Une caméra extérieure avec IR longue portée, chauffage, ventilateur, haut-parleur ou plusieurs capteurs peut dépasser 20 W. Une PTZ motorisée peut demander une puissance élevée pendant un mouvement simultané, le zoom, l'IR ou le dégivrage.

Ces valeurs sont des repères, pas des spécifications. Consultez toujours la fiche technique de la référence exacte. Deux variantes d'une même série peuvent avoir des besoins différents selon l'objectif, la portée IR, le chauffage ou les modules installés.

La consommation maximale compte plus que la moyenne

Une installation peut fonctionner en journée puis perdre des caméras la nuit. La cause est souvent l'activation simultanée de l'infrarouge, qui fait dépasser le budget du switch. Le froid peut aussi déclencher plusieurs chauffages en même temps. Dimensionnez le système pour ce scénario défavorable, pas pour la consommation affichée lors d'un test rapide.

Comment calculer le budget PoE d'un switch ?

Le budget PoE est la puissance totale que le switch peut distribuer à l'ensemble de ses ports. Il est distinct de la puissance maximale par port. Un switch huit ports peut, par exemple, fournir 30 W sur un port sans pouvoir délivrer 30 W simultanément sur chacun des huit ports.

La méthode est simple :

1. Relever la consommation maximale de chaque caméra et accessoire alimenté.
2. Additionner toutes les puissances.
3. Ajouter une marge de 20 à 30 % pour les pointes et les évolutions.
4. Vérifier le budget total du switch.
5. Vérifier séparément la norme et la puissance disponible sur chaque port.

Switch alimenté par PoE et PoE passthrough

Certains petits switches reçoivent eux-mêmes leur énergie en PoE puis alimentent d'autres périphériques. Le budget de sortie dépend alors de la puissance reçue moins la consommation propre du switch. Un modèle alimenté en 802.3af n'offrira pas le même budget qu'avec une entrée 802.3bt. Vérifiez toujours le tableau de puissance selon le mode d'alimentation.

Quelle distance maximale pour une caméra PoE ?

Une liaison Ethernet cuivre standard est limitée à 100 mètres pour le canal complet, cordons compris. Cette limite concerne les données ; la puissance disponible se dégrade également avec la résistance du câble. La qualité du cuivre, la section des conducteurs, la température, les connecteurs et la consommation de la caméra influencent la marge réelle.

Pour une installation fiable, utilisez du câble Cat5e ou Cat6 en cuivre massif adapté à l'environnement. Évitez les câbles CCA, où l'aluminium cuivré remplace le cuivre : leur résistance supérieure augmente les pertes et l'échauffement, particulièrement avec une forte puissance ou plusieurs câbles regroupés.

Solutions au-delà de 100 mètres

• Extender PoE : régénère les données et prolonge la liaison, avec une puissance disponible qui diminue à chaque étape.
• Switch intermédiaire : crée un nouveau segment Ethernet s'il dispose d'une alimentation protégée.
• Fibre optique : idéale pour les longues distances, les liaisons entre bâtiments et l'isolation électrique ; l'alimentation est fournie localement près de la caméra.
• PoE longue portée propriétaire : certains switches dépassent 100 m en réduisant le débit ; compatibilité et performances doivent être testées.
• PoE sur coaxial : réutilise une ancienne liaison coaxiale avec des adaptateurs adaptés.

Une annonce « 250 mètres » n'a de sens qu'avec le débit, la puissance, le câble et la caméra concernés. Plus la consommation est élevée, plus la portée énergétique devient contraignante. Testez la liaison la plus longue avec l'IR et les accessoires activés.

Switch PoE, injecteur ou NVR PoE ?

Pour une baie professionnelle, un switch administrable permet de consulter la consommation, redémarrer un port, recevoir des alertes et appliquer des VLAN. Un NVR PoE simplifie un petit déploiement, mais il faut vérifier la possibilité d'accéder aux caméras, la bande passante totale et le comportement en cas de remplacement de l'enregistreur.

Choisir le bon câble et protéger l'installation

Cuivre massif, catégorie et blindage

Cat5e suffit techniquement à de nombreux déploiements Gigabit et PoE, tandis que Cat6 offre davantage de marge selon l'installation. Le point essentiel est la qualité réelle du câble, la section, les connecteurs et le respect des rayons de courbure. Le blindage n'est utile que s'il est correctement raccordé dans une architecture prévue pour lui ; un écran mal mis à la terre ne corrige pas une mauvaise pose.

Extérieur, surtensions et bâtiments séparés

À l'extérieur, utilisez un câble prévu pour les UV, l'humidité et la pose concernée. Protégez les entrées avec des dispositifs de surtension adaptés et respectez les règles de mise à la terre. Entre deux bâtiments, la fibre est souvent préférable : elle évite de créer une liaison conductrice exposée aux différences de potentiel et aux surtensions.

Onduleur et continuité de service

Le switch PoE, le NVR, le routeur et les équipements fibre doivent être raccordés à un onduleur dimensionné. Calculez l'autonomie à partir de la consommation réelle de l'ensemble, pas seulement du NVR. Un switch de forte capacité peut représenter une part importante de la charge.

Installation d'une caméra PoE en sept étapes

1. Lire la fiche caméra : norme, consommation maximale et type de connecteur.
2. Calculer le budget : somme des caméras et marge d'exploitation.
3. Mesurer les liaisons : longueur réelle, brassage et environnement.
4. Choisir le PSE : norme par port, budget total, débit et administration.
5. Poser et tester le câble : continuité, paires, connecteurs et certification si nécessaire.
6. Configurer le réseau : adresses, VLAN, NTP, comptes et mises à jour.
7. Tester en charge : IR, chauffage, PTZ, redémarrage et coupure secteur.

Caméra PoE qui ne fonctionne pas : diagnostic

Commencez par brancher la caméra avec un cordon court et connu sur un port compatible. Si elle fonctionne, testez la liaison permanente. Consultez ensuite les journaux et la puissance négociée du switch. Ne remplacez pas la caméra avant d'avoir isolé alimentation, câble, port et configuration.

Questions fréquentes

Quelle différence entre PoE, PoE+ et PoE++ ?

PoE désigne généralement 802.3af, PoE+ 802.3at et PoE++ 802.3bt. Chaque génération augmente la puissance disponible. La caméra et le port doivent négocier une norme capable de couvrir la consommation maximale.

Peut-on brancher une caméra PoE sur un switch non-PoE ?

Oui pour les données, mais la caméra doit recevoir une alimentation séparée ou passer par un injecteur PoE compatible. Un switch non-PoE ne fournit pas d'énergie sur son port Ethernet.

Un port PoE puissant risque-t-il d'endommager une petite caméra ?

Avec du PoE actif normalisé, le PSE détecte et négocie le besoin du périphérique. Une caméra 802.3af peut généralement être raccordée à un switch 802.3at ou 802.3bt compatible. Cette protection ne s'applique pas de la même façon au PoE passif.

Peut-on utiliser un splitter pour une caméra non-PoE ?

Oui, si le splitter fournit la tension, la polarité et la puissance exactes attendues par la caméra. Cette solution ajoute toutefois un point de panne ; une caméra PoE native reste préférable pour un nouveau déploiement.

Quelle marge garder sur le budget PoE ?

Une marge de 20 à 30 % est généralement prudente pour absorber les pointes, le froid et une extension limitée. Les sites critiques peuvent retenir davantage selon la redondance et les scénarios de panne.

Le PoE transporte-t-il aussi la vidéo ?

Le câble Ethernet transporte les données réseau de la caméra et l'énergie électrique. La vidéo reste un flux IP ; le terme PoE décrit la fonction d'alimentation ajoutée à la liaison Ethernet.
