Migration vidéosurveillance analogique vers IP : guide complet

Passer d'une vidéosurveillance analogique à l'IP ne signifie pas forcément remplacer immédiatement toutes les caméras et tous les câbles. Selon l'état du coaxial, la qualité attendue et les fonctions recherchées, vous pouvez installer un enregistreur hybride, utiliser des encodeurs vidéo, transporter Ethernet sur le coax existant ou migrer progressivement vers des caméras IP PoE.

Ce guide explique comment auditer l'installation, distinguer CVBS, HD-TVI, AHD, HDCVI et IP, choisir une stratégie de migration, dimensionner le réseau et le stockage, puis organiser la bascule sans laisser le site sans surveillance. L'objectif est de conserver ce qui reste fiable tout en supprimant les limites techniques qui bloquent réellement l'évolution du système.

Pourquoi migrer une vidéosurveillance analogique vers l'IP ?

Les installations analogiques historiques reposent souvent sur des caméras CVBS reliées par câble coaxial à un DVR. Elles peuvent encore fonctionner, mais leur définition limite la lecture d'un détail, la recherche dans les enregistrements et la levée de doute. Les pannes deviennent aussi plus difficiles à traiter lorsque le matériel n'est plus suivi ou que les pièces de remplacement se raréfient.

La vidéo sur IP numérise et compresse l'image dans la caméra. Chaque équipement communique sur le réseau et peut transmettre vidéo, audio, métadonnées et événements. Cette architecture facilite l'ajout de caméras, la centralisation multisite, l'intégration à un VMS et l'utilisation d'analyses embarquées. Elle impose en contrepartie de maîtriser les adresses IP, la bande passante, le budget PoE, la cybersécurité et les licences.

La migration est pertinente lorsque l'installation ne fournit plus le niveau de détail attendu, lorsque le DVR arrive en fin de vie, lorsque des zones doivent être ajoutées ou quand l'exploitation demande des fonctions absentes du système actuel : classification humain/véhicule, recherche par attributs, comptage, lecture de plaques, supervision distante ou interaction avec le contrôle d'accès.

Ne pas confondre analogique historique et analogique HD

Le mot « analogique » recouvre plusieurs générations. Le CVBS correspond à la définition standard des anciens systèmes. Les technologies HD-TVI, AHD et HDCVI transmettent au contraire de la haute définition sur coaxial. Elles peuvent constituer une étape de modernisation très efficace, mais leurs formats, résolutions et fonctions doivent être compatibles avec les entrées du DVR ou XVR choisi.

Une caméra HD analogique récente n'est donc pas automatiquement à remplacer. Inversement, conserver un ancien capteur CVBS dégradé derrière un encodeur ne créera pas de nouveaux détails : l'encodeur numérise le signal disponible, il n'améliore pas la résolution optique d'origine.

Caméra analogique, analogique HD ou IP : comparatif

Le choix ne se résume donc pas à « ancien contre moderne ». Une petite installation avec un coaxial sain peut être modernisée économiquement en HD analogique. Un site multisite, une usine ou un parking nécessitant des analyses et une supervision centralisée bénéficiera davantage du tout-IP.

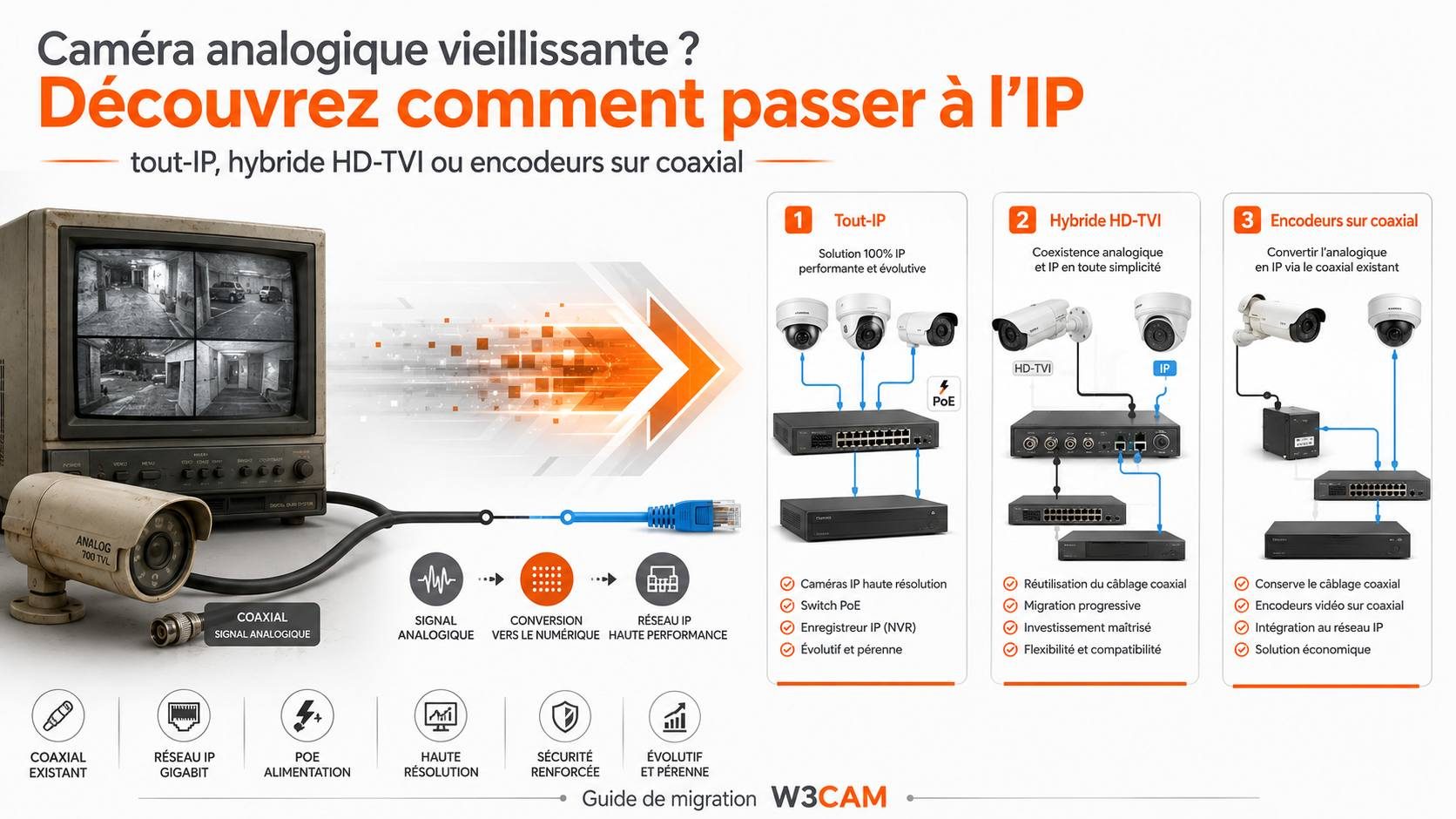

Les quatre stratégies de migration possibles

1. Installer un enregistreur hybride DVR/XVR

Un XVR accepte plusieurs formats analogiques et un certain nombre de caméras IP. Il permet de remplacer l'ancien DVR tout en conservant les caméras encore satisfaisantes. Les points prioritaires peuvent passer en HD analogique ou en IP, puis les autres zones être migrées lors des pannes ou des évolutions budgétaires.

Cette solution limite les travaux et permet une bascule rapide. Il faut néanmoins vérifier, canal par canal, les formats pris en charge, la résolution maximale, la fréquence d'image, le nombre total de canaux IP et la bande passante entrante de l'enregistreur. Une mention « 16 canaux » ne signifie pas nécessairement 16 flux IP à la résolution maximale.

2. Utiliser un encodeur vidéo analogique vers IP

Un encodeur vidéo reçoit un ou plusieurs signaux BNC, les compresse et les publie sur le réseau. Les caméras analogiques deviennent alors visibles dans un VMS ou un système IP compatible. Cette approche prolonge la vie d'un parc encore fonctionnel et permet de centraliser plusieurs sites sans remplacer immédiatement tous les capteurs.

Avant achat, vérifiez le type de signal accepté : certains encodeurs ne prennent en charge que le CVBS, d'autres acceptent aussi la HD analogique. Contrôlez également les codecs, les résolutions de sortie, les entrées audio, les contacts d'alarme, le pilotage PTZ RS-485 et les profils ONVIF. La présence d'ONVIF facilite l'intégration, mais ne garantit pas que toutes les fonctions propriétaires seront accessibles dans chaque NVR ou VMS.

3. Réutiliser le coaxial pour transporter Ethernet

Des adaptateurs Ethernet over Coax, ou EoC, utilisent le câble coaxial comme support réseau. La caméra analogique est remplacée par une caméra IP, mais le câble existant reste en place. Selon la solution, les adaptateurs peuvent aussi transporter l'alimentation vers la caméra. Cette option est intéressante lorsque le passage d'un nouveau câble est coûteux : bâtiments occupés, façades, gaines saturées ou sites patrimoniaux.

Le résultat dépend de la qualité réelle du coaxial, de sa longueur, des dérivations, des raccords et des connecteurs. Une ligne de 75 ohms propre, directe et correctement terminée offre de meilleures garanties qu'un réseau ancien avec répartiteurs passifs et épissures. Un essai sur la liaison la plus défavorable doit précéder un déploiement généralisé.

4. Passer au tout-IP avec câblage réseau

Le tout-IP remplace les caméras, l'enregistreur et, si nécessaire, le câblage par une architecture Ethernet et PoE. C'est la solution la plus pérenne pour un projet neuf, une rénovation lourde ou un système qui doit accueillir des analyses avancées. Elle donne accès à un vaste choix de caméras de surveillance IP, de résolutions et de fonctions.

Le réseau doit cependant être conçu comme une infrastructure de sécurité : commutateurs administrables, VLAN, budget PoE, onduleur, liaisons montantes suffisantes, horodatage, contrôle des accès et documentation. Le remplacement des BNC par des RJ45 sans étude réseau ne constitue pas une migration maîtrisée.

Quelle stratégie choisir ? La matrice de décision

Audit préalable : que faut-il vérifier ?

Inventorier les caméras et les formats

Relevez la référence de chaque caméra, son format vidéo, sa résolution, son objectif, son alimentation et ses fonctions PTZ ou audio. Associez chaque caméra à son entrée DVR et à son câble. Une photo de l'image obtenue ne suffit pas toujours à identifier le format ; la référence et la configuration du DVR sont plus fiables.

Tester les câbles et connecteurs

Inspectez les BNC, les alimentations, les boîtes de raccordement et les traces d'humidité. Recherchez les pertes intermittentes, parasites, images qui roulent ou différences de niveau entre caméras. La longueur, le type de coaxial et les éventuels baluns doivent être documentés. Un câble défectueux ne devient pas fiable parce qu'un adaptateur IP y est ajouté.

Mesurer le besoin fonctionnel zone par zone

Définissez l'objectif de chaque vue : détecter une présence, reconnaître une personne, lire une plaque, surveiller une caisse ou comprendre une scène. Toutes les caméras n'ont pas besoin de 4K. Une résolution excessive augmente le coût, le débit et le stockage sans améliorer le résultat si l'angle ou l'objectif sont mal choisis.

Recenser les dépendances

Notez les écrans, postes opérateurs, applications mobiles, exports judiciaires, alarmes, contrôle d'accès et supervision distante liés au DVR. Vérifiez les durées de conservation configurées et les procédures d'accès. Une migration peut réussir techniquement tout en échouant opérationnellement si les utilisateurs ne retrouvent pas leurs fonctions essentielles.

Dimensionner le réseau, le PoE et le stockage

Bande passante vidéo

Le débit dépend de la résolution, du nombre d'images par seconde, du codec, de la complexité de la scène et du réglage qualité. Additionnez les débits maximaux prévus pour vérifier la capacité du NVR, des commutateurs et des liaisons montantes. Conservez une marge pour les pointes, la relecture simultanée et l'administration.

H.265 peut réduire le volume par rapport à H.264 dans de nombreux scénarios, mais la compatibilité doit être vérifiée jusqu'au poste de lecture et à l'export. Un sous-flux léger est utile pour la mosaïque et l'accès mobile ; le flux principal reste réservé à l'enregistrement et au détail.

Budget PoE

Un commutateur peut proposer assez de ports sans disposer de la puissance nécessaire pour toutes les caméras. Additionnez la consommation maximale de chaque appareil, notamment avec chauffage, infrarouge, essuie-glace ou PTZ en fonctionnement. Vérifiez les classes PoE, la puissance totale du switch et la puissance disponible par port.

Capacité d'enregistrement

Le stockage se calcule à partir du débit cumulé, de la durée quotidienne d'enregistrement et du nombre de jours conservés. À débit constant, 1 Mbit/s représente environ 10,8 Go par jour. Une caméra à 4 Mbit/s enregistrée en continu consomme donc approximativement 43 Go par jour avant marge et formatage.

Le mouvement ou les événements peuvent réduire le volume, mais ils doivent être testés dans les conditions réelles. Dans un lieu à activité permanente, le gain sera faible. Le choix d'un NVR ou enregistreur vidéo doit intégrer le nombre de baies, la capacité maximale, la redondance éventuelle et les performances de relecture.

Compatibilité : les pièges à éviter

• ONVIF n'est pas une garantie universelle : vérifiez le profil, le flux vidéo, l'audio, les événements, le PTZ et les métadonnées avec le matériel exact.
• Un XVR n'accepte pas tous les formats à toutes les résolutions : consultez la matrice par canal.
• Un encodeur ne transforme pas une image CVBS en image 4K : il conserve la limite du signal source.
• Les analyses peuvent être embarquées ou centralisées : confirmez où elles s'exécutent et quelles licences sont nécessaires.
• Les anciennes PTZ peuvent utiliser des protocoles spécifiques : validez le contrôle RS-485, le câblage et les commandes.
• Le PoE ne passe pas automatiquement sur un coaxial : l'adaptateur et la distance doivent explicitement le permettre.

Plan de migration en huit étapes

1. Sauvegarder l'existant : exportez la configuration du DVR, photographiez les raccordements et conservez les paramètres réseau.
2. Établir l'inventaire : numérotez caméras, câbles, alimentations et canaux.
3. Définir les critères de réception : qualité attendue, fonctions, durée d'enregistrement et accès utilisateurs.
4. Tester un pilote : choisissez une liaison représentative, de préférence la plus difficile.
5. Préparer le réseau : adresses, VLAN, comptes, NTP, PoE, onduleur et règles d'accès.
6. Migrer par zone : gardez l'ancien système disponible tant que le nouveau lot n'est pas validé.
7. Vérifier de bout en bout : direct, enregistrement, recherche, export, alarmes, application mobile et coupure électrique.
8. Documenter et former : plans, mots de passe gérés, procédure de sauvegarde, contacts et consignes opérateur.

Combien coûte une migration analogique vers IP ?

Le coût dépend moins du nombre brut de caméras que de ce qui peut être réutilisé. Il faut compter le diagnostic, les caméras ou encodeurs, le NVR/VMS, les disques, les commutateurs PoE, les adaptateurs EoC, les alimentations, le câblage, la configuration et les essais. Les licences d'analyse ou de supervision doivent être intégrées dès le devis.

Une migration progressive réduit l'investissement immédiat, mais peut maintenir deux technologies et augmenter temporairement la maintenance. Le tout-IP coûte davantage au départ lorsque le recâblage est nécessaire, mais simplifie souvent l'évolution future. La comparaison doit donc porter sur le coût total sur plusieurs années, pas uniquement sur le prix d'une caméra.

Cybersécurité d'un nouveau système IP

Une caméra IP est un équipement réseau. Remplacez les identifiants par défaut, créez des comptes nominatifs, mettez à jour les firmwares et désactivez les services inutilisés. Séparez le réseau vidéo des postes bureautiques lorsque l'architecture le permet et protégez l'accès distant par une passerelle ou un VPN plutôt que par des ports exposés sans contrôle.

Centralisez l'heure avec NTP, sauvegardez les configurations et conservez un inventaire des versions. Les journaux doivent permettre de comprendre une connexion ou un changement. La cybersécurité doit être testée lors de la réception au même titre que la qualité vidéo.

Questions fréquentes

Peut-on brancher une caméra analogique sur un NVR IP ?

Pas directement dans la plupart des cas. Il faut un encodeur vidéo compatible ou un enregistreur hybride disposant d'entrées BNC. Vérifiez le format du signal, la résolution de sortie et l'intégration au NVR avant achat.

Peut-on transformer une caméra analogique en caméra IP ?

Un encodeur convertit son signal en flux réseau, mais la caméra elle-même reste analogique. Vous gagnez la centralisation et certaines fonctions du système IP, sans augmenter la résolution native ni ajouter les capacités matérielles d'une vraie caméra réseau.

Faut-il remplacer le câble coaxial ?

Non si le câble est sain et adapté à la solution choisie. Il peut transporter de la HD analogique ou, avec des adaptateurs spécifiques, Ethernet. Un test de la ligne la plus longue et la plus dégradée reste indispensable.

Quelle différence entre DVR, XVR et NVR ?

Le DVR encode principalement des entrées analogiques. Le XVR accepte plusieurs standards analogiques et souvent des caméras IP. Le NVR enregistre des flux déjà numérisés par des caméras ou encodeurs réseau.

Peut-on mélanger plusieurs marques de caméras ?

Oui lorsque les protocoles et fonctions sont compatibles, mais toutes les analyses ou métadonnées ne sont pas nécessairement interopérables. Testez le direct, l'enregistrement, les événements, le PTZ et l'export avec les références exactes.

Combien de temps faut-il conserver l'ancien système ?

Conservez-le jusqu'à la validation complète du nouveau : enregistrement, relecture, export, alarmes et formation des utilisateurs. La durée du fonctionnement parallèle dépend du niveau de risque et des contraintes du site.

Faire étudier votre migration par W3CAM

W3CAM peut analyser votre DVR, vos caméras, votre coaxial et vos besoins afin de proposer une migration réaliste : XVR hybride, encodeurs, Ethernet sur coax ou architecture IP PoE. Nous proposons notamment des solutions Hikvision, des équipements Dahua et des systèmes réseau adaptés aux installations professionnelles.
