ELBAC Bobine 100m câble 3 paires 9/10eme - AWG20 (SYT-3P)

Bobine câble ELBAC SYT+ 3 paires AWG20 100m PVC blindé

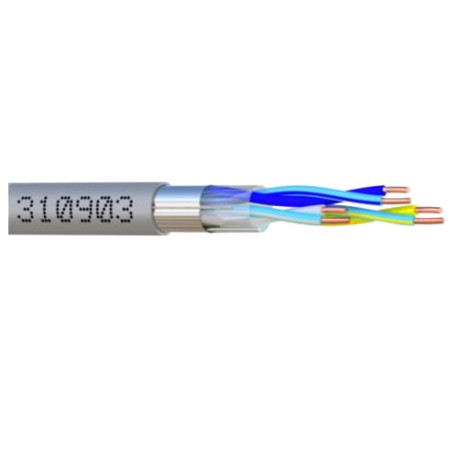

ELBAC fabrique la bobine de câble SYT+ / LY9ST 3P AWG20 de 100 mètres, un câble 3 paires torsadées blindées destiné aux installations de signalisation, alarme et interphonie. Le conducteur en cuivre recuit de 0,78 mm affiche une impédance de 100 ± 20 Ω, pour un usage résidentiel et tertiaire.

Contenu et connectique

La bobine ELBAC SYT+ 3P AWG20 100m est livrée en carton box (référence packaging B1), un conditionnement de la gamme ELBAC adapté aux tirages courts en armoire ou goulotte technique. Le câble intègre 3 paires cuivre, un écran aluminium/PET à couverture ≥115% et un fil de drain étamé de 0,45 mm pour la mise à la masse du blindage.

Mise en oeuvre

L'installation de la bobine ELBAC SYT+ 3P AWG20 s'effectue par dénudage des 3 paires puis raccordement sur bornier de centrale d'alarme, interphone ou détecteur filaire via des connecteurs adaptés. Le rayon de courbure statique autorisé est de 6 fois le diamètre de gaine (6,60 mm), contre 12 fois ce diamètre en tirage dynamique.

Caractéristiques techniques

• Conducteur cuivre recuit Ø 0,78 mm (0,48 mm²) : résistance DC inférieure à 39 Ω/km, comparable aux câbles ELBAC de signalisation courant faible
• Écran aluminium/PET (40µ/12µ) et drain étamé 0,45 mm : couverture ≥115% pour une protection contre les perturbations électromagnétiques
• Gaine PVC grise Ø 6,60 ± 0,15 mm, ignifugée IEC 332-1 : masse de 65 kg/km, classement feu CPR Eca et classe C2 selon NF C 32-070
• Impédance 100 ± 20 Ω, tension nominale 200V : résistance d'isolement supérieure à 500 MΩ.km à 20°C
• Température d'utilisation -15°C à +70°C : rayon de courbure statique de 6 fois le diamètre de gaine, 12 fois en dynamique
• Conditionnement 100 mètres en carton box (référence B1) : également disponible en tourret 250m, 300m et 500m selon les besoins de chantier

Questions Fréquentes

La bobine ELBAC SYT+ 3P AWG20 est-elle compatible avec les centrales d'alarme et interphones filaires ?

Oui, ses 3 paires torsadées et son blindage aluminium/PET permettent le raccordement de centrales d'alarme, détecteurs et interphones filaires en courant faible.

Quel indice de résistance au feu possède le câble ELBAC SYT+ 3P AWG20 ?

Le câble est classé Eca selon la réglementation CPR et répond à la classe C2 de la norme NF C 32-070, avec une gaine PVC ignifugée conforme IEC 332-1.

Ce qu'il faut retenir

La bobine ELBAC SYT+ 3P AWG20 100m est un câble 3 paires torsadées blindées avec écran aluminium/PET, drain étamé 0,45 mm et gaine PVC grise Ø6,60 mm classée Eca / C2 IEC 332-1. Son impédance de 100 ± 20 Ω, sa résistance conducteur inférieure à 39 Ω/km et sa température d'utilisation -15°C à 70°C la destinent aux installations d'alarme, interphonie et signalisation résidentielles et tertiaires.
