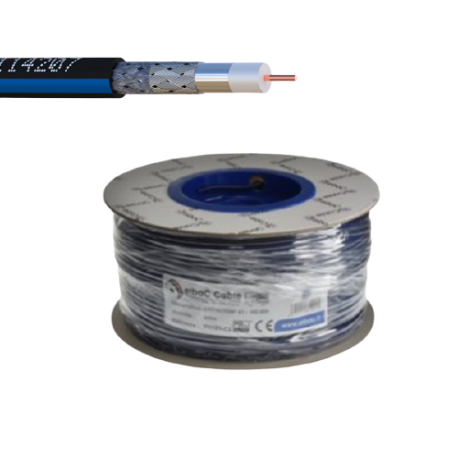

ELBAC Câble Coaxial - iDEFINITION 110 - HD SDI - JELLY/PE

Installez le câble coaxial ELBAC iDEFINITION 110 HD SDI - Jelly/PE pour une transmission vidéo fiable

ELBAC propose le câble coaxial iDEFINITION 110 HD SDI - Jelly/PE, conçu pour les installations vidéo nécessitant une transmission performante et stable. Ce câble 75 Ω est adapté aux environnements résidentiels, tertiaires et industriels, notamment en extérieur ou en gaines souterraines humides. Sa construction robuste répond à la norme EN 500117-2-5 et respecte la directive européenne 2011/65/EU, garantissant une conformité environnementale et électrique. La gaine Jelly/PE assure une protection renforcée contre l'humidité, essentielle pour les applications en zones tropicales ou exposées à l'eau.

Technologie coaxiale adaptée à la vidéo HD SDI

Le câble coaxial iDEFINITION 110 utilise un conducteur interne en cuivre étamé de 1,1 mm de diamètre, isolé par un diélectrique en PE cellulaire naturel de 4,9 mm. Cette configuration garantit une impédance stable de 75 ± 2 Ω, essentielle pour la qualité du signal HD SDI. La double couche de blindage, composée d'un ruban aluminium polyester aluminium et d'un tressage en cuivre étamé à 78 % de couverture, limite efficacement les interférences électromagnétiques. Ce câble est compatible avec les installations vidéo analogiques et numériques, et s'intègre parfaitement dans des systèmes de contrôle d'accès ou de vidéosurveillance nécessitant un câblage fiable. Pour plus d'informations sur le câblage adapté, consultez notre gamme câbles.

Caractéristiques techniques

• Impédance : 75 ± 2 Ω : Assure une transmission optimale du signal vidéo HD SDI sans perte significative.
• Construction blindée double couche : Ruban aluminium polyester aluminium ≥ 125 % + tressage cuivre étamé 78 % pour une protection robuste contre les perturbations électromagnétiques.
• Gaine Jelly/PE noire RAL9005 avec double marquage bleu à 180° : Protection renforcée contre l'humidité, adaptée aux environnements extérieurs et souterrains humides.
• Atténuation maximale (dB/100m) : 1.5 à 5 MHz, 39.1 à 3000 MHz : Faible perte de signal sur une large plage de fréquences, garantissant une qualité vidéo constante.
• Conducteur interne : cuivre étamé Ø 1.1 mm : Conductivité élevée pour une transmission fiable.
• Diamètre total : 6.95 ± 0.15 mm : Format standard facilitant l'installation dans les gaines et conduits.
• Résistance DC (20°C) : 21.1 Ω/100m (interne), 21 Ω/100m (externe) : Limite les pertes électriques sur de longues distances.
• Température nominale : 70°C : Adapté aux conditions d'exploitation courantes en résidentiel et tertiaire.
• Réaction au feu : Euroclasse F : Conforme aux exigences réglementaires pour les câbles de bâtiment.

Questions Fréquentes

Ce câble coaxial est-il adapté pour une installation extérieure en zone humide ?

Oui, la gaine Jelly/PE et le blindage double couche protègent efficacement contre l'humidité, ce qui rend ce câble adapté aux environnements extérieurs et aux gaines souterraines humides.

Quelle est l'impédance et la fréquence de fonctionnement de ce câble ?

Le câble présente une impédance de 75 ± 2 Ω et supporte des fréquences jusqu'à 3000 MHz avec une faible atténuation, idéal pour la transmission HD SDI.
