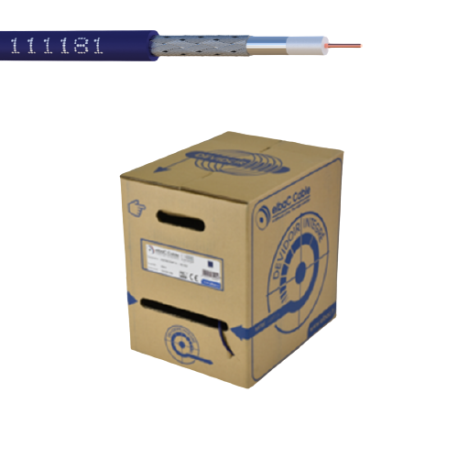

ELBAC Câble Micro-Coaxial - iDEFINITION 61 (KX6-I-DEF-T4)

Optimisez vos installations avec le câble Micro-Coaxial ELBAC iDEFINITION 61 (KX6-I-DEF-T4)

ELBAC propose ce câble Micro-Coaxial iDEFINITION 61 spécialement conçu pour les applications vidéo HD-SDI nécessitant une transmission performante et fiable. Avec une impédance de 75 Ω, ce câble est adapté aux environnements résidentiels, tertiaires et industriels où la qualité du signal est primordiale. Sa construction robuste, conforme aux normes européennes EN 50575:2014/A1:2016 et CPR Euroclasse Eca, garantit une installation sécurisée et durable. La gaine en PVC retardateur de flamme (C2) bleu RAL 5022 facilite l'identification sur site tout en assurant une protection contre les risques d'incendie.

Transmission HD-SDI fiable pour systèmes vidéo professionnels

Le câble Micro-Coaxial iDEFINITION 61 supporte la transmission HD-SDI avec une atténuation maîtrisée jusqu'à 3000 MHz, assurant une qualité d'image optimale sur de longues distances. Sa conception intègre un conducteur interne en cuivre étamé de 0,61 mm de diamètre, entouré d'un diélectrique en PE cellulaire naturel, garantissant une faible capacitance (<58 pF/m) et une excellente isolation. Ce câble est compatible avec les connecteurs standards 953181 et 970181, facilitant son intégration dans les infrastructures existantes. Il s'intègre parfaitement dans les installations nécessitant un câblage vidéo performant, notamment en association avec d'autres produits ELBAC pour un système complet et fiable.

Caractéristiques techniques

• Impédance : 75 ± 2 Ω/km : Assure une adaptation optimale pour la transmission HD-SDI et limite les pertes de signal.
• Conducteur interne : cuivre étamé Ø 0.61 ± 0.005 mm : Offre une conductivité élevée et une résistance mécanique adaptée aux installations professionnelles.
• Diélectrique : PE cellulaire naturel Ø 2.70 ± 0.10 mm : Garantit une isolation efficace et une faible capacitance pour une meilleure qualité de transmission.
• Gaine : PVC retardateur de flamme C2, bleu RAL 5022 Ø 4.50 ± 0.10 mm : Protection contre le feu et identification visuelle facilitée sur site.
• Double blindage : ruban aluminium 20μm/polyester 15μm/aluminium 20μm + tresse cuivre étamé 90% couverture : Assure une excellente protection contre les interférences électromagnétiques et radiofréquences.
• Atténuation maximale (dB/100m) : 2.4 à 5 MHz, 59.3 à 3000 MHz : Maintient la qualité du signal sur de longues distances, adapté aux transmissions HD-SDI haute fréquence.
• Résistance DC max à 20°C : 65 Ω/km (conducteur interne), 17.2 Ω/km (blindage) : Garantit une faible perte électrique et une meilleure performance globale.
• Température de fonctionnement : jusqu'à 80°C : Adapté aux environnements résidentiels et tertiaires avec variations thermiques modérées.
• Longueur de bobine : 200m, 400m, 500m ou 1000m : Flexibilité pour répondre aux besoins spécifiques des chantiers.

Questions Fréquentes

Ce câble est-il compatible avec les connecteurs standards pour HD-SDI ?

Oui, le câble Micro-Coaxial iDEFINITION 61 est compatible avec les connecteurs 953181 et 970181, facilitant son intégration dans les systèmes vidéo HD-SDI professionnels.

Quelle est la résistance aux interférences électromagnétiques de ce câble ?

Grâce à son double blindage (ruban aluminium et tresse cuivre étamé avec 90% de couverture), ce câble offre une excellente protection contre les interférences électromagnétiques et radiofréquences, assurant une transmission stable.
