ELBAC CABLE RESEAU F/UTP CAT5E INTERIEUR/EXTERIEUR 250M NOIR (FTP-C5/EXT)

Câble réseau F/UTP CAT5E ELBAC 251436 intérieur/extérieur 250m gaine ODLSZH noire

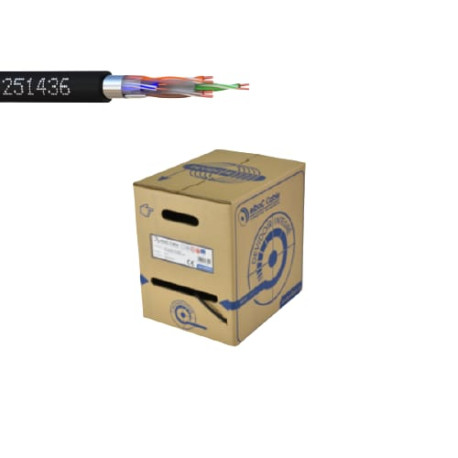

ELBAC propose le câble réseau F/UTP CAT5E référence 251436, conçu pour les installations mixtes intérieur/extérieur en environnements résidentiels et tertiaires. Ce câble 4 paires 24 AWG présente une impédance de 100 ± 15 Ω sur 1 à 100 MHz, une résistance DC maximale de 94,8 Ω/km et une gaine ODLSZH noire RAL 9005 de 6,50 mm de diamètre. Conditionné en bobine Easy Reel Box de 250 m, il est disponible dans notre catalogue câbles réseau pour tous types de déploiements.

Compatibilité intérieur/extérieur du câble ELBAC F/UTP CAT5E 251436

Le câble ELBAC 251436 intègre une gaine spéciale ODLSZH résistante à l'eau et aux UV, adaptée aux cheminements en extérieur comme en faux-planchers ou gaines techniques intérieures. Son écran aluminium/PET (40 µ/12 µ) offre une couverture ≥ 125 %, assurant une atténuation de seulement 22,00 dB/100m à 100 MHz. La gamme complète des câbles et accessoires de raccordement est disponible sur la page ELBAC de notre catalogue.

Caractéristiques techniques

• Conducteur : cuivre recuit Ø 0,50 ± 0,008 mm, 24 AWG : conducteur de qualité pour des performances stables sur l'ensemble de la bande passante CAT5E
• Isolation : PEHD Ø 0,95 mm : polyéthylène haute densité pour une diélectrique stable et une vitesse de propagation de 65 %
• Écran aluminium/PET, couverture ≥ 125 % : blindage F/UTP réduisant les perturbations électromagnétiques externes sur les 4 paires non blindées
• Fil de drain : cuivre étamé Ø 0,50 ± 0,008 mm : assure la continuité de mise à la terre de l'écran sur toute la longueur du câble
• Gaine ODLSZH noire RAL 9005, Ø 6,50 ± 0,15 mm : sans halogène, résistante aux UV et à l'eau, classe CPR Eca, température nominale 60 °C, pour pose intérieure et extérieure
• Impédance 100 ± 15 Ω (1–100 MHz) : conforme EIA/TIA 568A et ISO/IEC 11801 pour une intégration directe dans tout réseau structuré CAT5E
• Atténuation maximale à 100 MHz : 22,00 dB/100m : performances dans la norme pour des segments jusqu'à 100 m en réseau 100BASE-TX et 1000BASE-T
• NEXT à 100 MHz : 35,3 dB : diaphonie proche conforme à la catégorie 5e pour une transmission fiable en environnement perturbé
• Rayon de courbure installé : 50 mm / en pose : 60 mm : contraintes mécaniques à respecter pour préserver les performances électriques
• Masse linéaire : 41 kg/km : donnée utile pour le calcul de charge des chemins de câbles et des réserves de tirage
• Conditionnement : 250 m / Easy Reel Box : format adapté aux chantiers, permet un déroulage sans enchevêtrement et un suivi métrique par marquage de la gaine tous les 1 m, en liaison avec le catalogue câbles et connecteurs
• Normes incendie : IEC 60332-1, NF C 32-070 Classe C2, IEC 61034, IEC 60754 : câble retardateur de flamme, faible densité de fumées, sans halogène, conforme directive européenne 2011/65/EU RoHS

Questions Fréquentes

Comment installer le câble ELBAC F/UTP CAT5E 251436 en extérieur ?

Le câble ELBAC 251436 est directement posable en extérieur grâce à sa gaine ODLSZH résistante à l'eau et aux UV, sans protection supplémentaire nécessaire en cheminement aérien ou sous conduit. Le rayon de courbure minimal à respecter en pose est de 60 mm, et de 50 mm une fois installé.

Le câble ELBAC F/UTP CAT5E 251436 est-il conforme aux normes réseau actuelles ?

Oui, le câble ELBAC 251436 est certifié EIA/TIA 568A et ISO/IEC 11801 CAT5E, avec une impédance de 100 ± 15 Ω et une atténuation de 22,00 dB/100m à 100 MHz, garantissant la compatibilité avec les infrastructures 100BASE-TX et 1000BASE-T.

Ce qu'il faut retenir

Le câble réseau ELBAC F/UTP CAT5E 251436 est un câble 4 paires 24 AWG intérieur/extérieur avec gaine ODLSZH noire RAL 9005 de 6,50 mm, résistante aux UV et à l'eau. Son écran aluminium/PET offre une couverture ≥ 125 %, une impédance de 100 ± 15 Ω et une atténuation de 22,00 dB/100m à 100 MHz. Certifié EIA/TIA 568A, ISO/IEC 11801, classe CPR Eca, conditionné en 250 m Easy Reel Box pour installations résidentielles et tertiaires.
