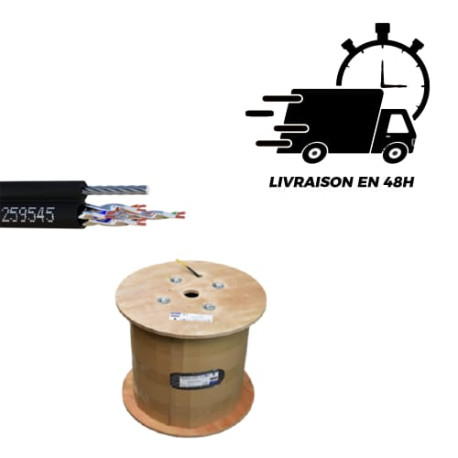

ELBAC CABLE RESEAU U/FTP CAT6A EXTERIEUR AUTOPORTE 500M (U/FTP-AUTO-EXT/T5)

Câble réseau ELBAC U/FTP CAT6A 500MHz extérieur autoporté 4 paires blindées PE noir 500m

ELBAC conçoit le câble réseau U/FTP CAT6A EXTERIEUR AUTOPORTE pour les installations réseau extérieures sans chemin de câbles, où le câble doit être suspendu sur de longues distances. Chacune des 4 paires torsadées est blindée individuellement par un feuillard Alu/PET, garantissant une atténuation maximale de 45,3 dB/100m à 500 MHz. Disponible en touret de 500m, ce câble réseau extérieur répond aux normes électriques EIA/TIA 568A et ISO/IEC 11801.

Résistance mécanique et déploiement aérien du câble ELBAC U/FTP CAT6A autoporté

Le câble ELBAC U/FTP CAT6A EXTERIEUR AUTOPORTE intègre un messager en acier galvanisé composé de 7 brins de Ø0,85 mm, offrant une force de rupture supérieure à 4 500 N. Cette armature permet un déploiement aérien entre deux points fixes sans support intermédiaire. Le rayon de courbure minimal est de 60 mm lors de la pose et de 50 mm une fois installé. Retrouvez l'ensemble de notre gamme câbles et connecteurs pour compléter votre installation.

Caractéristiques techniques

• Catégorie : U/FTP CAT6A 500 MHz : 4 paires torsadées blindées individuellement (Alu/PET), conformes EIA/TIA 568A et ISO/IEC 11801 pour des débits Gigabit et 10 Gigabit Ethernet
• Conducteur intérieur : cuivre recuit Ø 0,56 ± 0,01 mm (AWG23) : résistance DC inférieure à 79,8 Ω/km, vélocité de propagation de 76 %
• Blindage paire : feuillard Alu/PET, face aluminium vers l'extérieur : isolation électromagnétique par paire, NEXT minimal de 34,8 dB à 500 MHz
• Messager autoportant : acier galvanisé 7 × Ø0,85 mm, rupture > 4 500 N : déploiement aérien sans chemin de câbles entre bâtiments ou mâts jusqu'à plusieurs dizaines de mètres
• Gaine extérieure : PE noir, épaisseur ≥ 0,5 mm, diamètre global Ø 7,4 ± 0,2 mm : résistance aux UV, aux intempéries et à l'humidité pour usage extérieur permanent
• Masse linéique : 46,1 kg/km : dimensionnement des points d'ancrage et calcul de flèche facilités lors de la conception de l'infrastructure aérienne
• Température nominale : 60 °C — Classe CPR réaction au feu : F_ca : conforme à la directive européenne 2011/65/EU (RoHS), sans halogène (IEC 60754), densité de fumée IEC 61034
• Conditionnement : touret bois W5 de 500 m : marquage métrique imprimé en continu sur la gaine pour gestion précise des longueurs posées, pas de 1 m

Questions Fréquentes

Comment installer le câble ELBAC U/FTP CAT6A EXTERIEUR AUTOPORTE entre deux bâtiments ?

Le câble ELBAC U/FTP CAT6A autoporté se fixe par son messager acier galvanisé (rupture > 4 500 N) sur des œillets ou colliers d'ancrage aux deux extrémités. Le rayon de courbure minimal de 60 mm lors de la pose doit être respecté pour préserver l'intégrité des blindages Alu/PET. Consultez la gamme ELBAC pour les accessoires d'ancrage compatibles.

Quelles performances électriques offre le câble ELBAC U/FTP CAT6A 500MHz à pleine fréquence ?

À 500 MHz, le câble ELBAC U/FTP CAT6A EXTERIEUR AUTOPORTE présente une atténuation maximale de 45,3 dB/100m, un NEXT de 34,8 dB et un RL (Return Loss) de 17,3 dB. L'impédance est de 100 ± 25 Ω entre 250 et 500 MHz, conforme aux exigences ISO/IEC 11801 et EIA/TIA 568A pour les applications 10GBase-T.

Ce qu'il faut retenir

Le câble ELBAC U/FTP CAT6A EXTERIEUR AUTOPORTE (référence 259545-00) est un câble réseau 4 paires blindées 500 MHz conçu pour les liaisons aériennes extérieures. Son messager acier galvanisé de rupture supérieure à 4 500 N permet le déploiement sans support, sa gaine PE noire résiste aux UV, et ses performances atteignent 45,3 dB/100m à 500 MHz. Conforme EIA/TIA 568A, ISO/IEC 11801 et directive européenne 2011/65/EU, livré en touret bois de 500 m.
