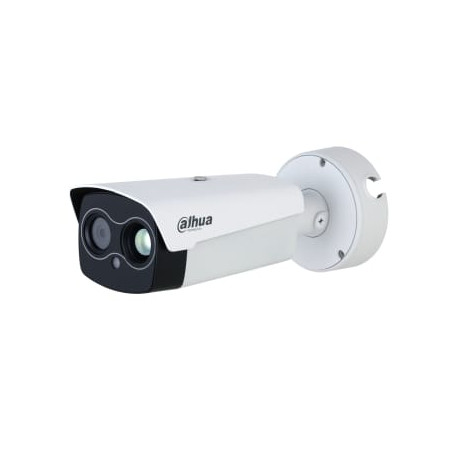

DAHUA TPC-BF5641-TB5F4-DC-J-S5-V1 - Caméra tube hybride thermique et visible 4 MP
Réf. TPC-BF5641-TB5F4-DC-J-S5-V1
La caméra tube hybride TPC-BF5641-TB5F4-DC-J-S5-V1 de la marque DAHUA associe une voie thermique de 640 x 512 pixels (objectif 5 mm) et une voie visible de 4 MP (objectif 4 mm). Elle mesure la température par points, lignes et zones, avec une précision maximale de plus ou moins 2 degrés Celsius, plus ou moins 2 % (pour une température de fonctionnement de -20 à +60 degrés Celsius), et génère une alarme lorsque la température est anormale. Elle s'alimente en 12-24 VDC ou en PoE (802.3af) et présente un indice de protection IP67 et un boîtier IK10.
Une question, ou un devis ?
Description
Présentation de la caméra tube thermique DAHUA TPC-BF5641-TB5F4-DC-J-S5-V1
La TPC-BF5641-TB5F4-DC-J-S5-V1 est une caméra tube DAHUA hybride qui associe une voie thermique 640 x 512 pixels à objectif 5 mm et une voie visible 4 MP (2688 x 1520) à objectif 4 mm. Elle mesure la température par la voie thermique, de -20 à +550 degrés Celsius en mode automatique.
La mesure de température prend en charge des règles de point, de ligne et de zone, avec 12 règles pour chacun de ces trois modes et 12 règles prises en charge simultanément. Une alarme est générée quand la température est anormale, et la voie visible permet de confirmer les détails de l'image.
Cette référence relève de la gamme des caméras thermiques DAHUA. Sa détection de chaleur (incendie) peut repérer jusqu'à 16 points de feu, et ses fonctions d'analyse reposent sur le modèle d'intelligence à grande échelle Xinghan.
Points forts de la TPC-BF5641-TB5F4-DC-J-S5-V1
- Voie thermique : détecteur à oxyde de vanadium non refroidi, 640 x 512 pixels, pas de pixel de 12 micromètres, sensibilité (NETD) de 20 mK maximum à f/1,0. Champ de vision de 90,0 degrés en horizontal et 70,7 degrés en vertical.
- Mesure de température : mode basse température de -20 à +150 degrés Celsius, mode haute température de +100 à +550 degrés Celsius, mode automatique de -20 à +550 degrés Celsius. Précision Max. (plus ou moins 2 degrés Celsius, plus ou moins 2 %), soit la plus grande des deux valeurs.
- Voie visible : capteur CMOS 1/1,8 pouce de 4 MP, illumination minimale de 0,01 lux en couleur, 0,001 lux en noir et blanc et 0 lux avec l'éclairage infrarouge allumé. Champ de vision de 87,0 degrés en horizontal et 47,3 degrés en vertical.
- Détection de chaleur (incendie) : distance maximale de 61 m pour une cible de 0,2 m x 0,2 m, mesurée à 23 degrés Celsius et moins de 60 % d'humidité relative, valeur donnée à titre indicatif.
- Analyse : franchissement de ligne et intrusion, classification humain et véhicule, filtrage des cibles par pixel.
- Audio et alarmes : audio bidirectionnel, alarme sonore et lumineuse, 1 entrée et 1 sortie audio, 2 entrées et 2 sorties d'alarme, 1 port RS-485.
- Boîtier : indice de protection IP67, boîtier IK10, certification CE.
- Cybersécurité : module de chiffrement TPM 2.0 intégré, HTTPS, IEEE 802.1x.
À quoi sert la TPC-BF5641-TB5F4-DC-J-S5-V1 ?
- Contrôle de température : la voie thermique mesure de -20 à +550 degrés Celsius en mode automatique avec des règles de point, de ligne et de zone, et déclenche une alarme en cas de température anormale.
- Repérage d'un départ de feu : la détection de chaleur (incendie) peut détecter jusqu'à 16 points de feu.
- Protection périmétrique : la caméra prend en charge le franchissement de ligne et l'intrusion, ainsi que la classification humain et véhicule.
- Levée de doute en image : la voie visible de 4 MP confirme les détails de la scène, avec fonctionnement de -40 à +70 degrés Celsius.
Compatibilité
- Interopérabilité : ONVIF, CGI et SDK DAHUA.
- Navigateurs : IE 8 et versions ultérieures (y compris les navigateurs à noyau IE), Chrome 42 et versions antérieures, Firefox 42 et versions antérieures.
- Gestion : jusqu'à 12 utilisateurs ou hôtes (bande passante totale de 64 Mo) et jusqu'à 20 comptes, avec 2 niveaux de permissions : groupe de gestion et groupe d'utilisateurs.
Questions fréquentes sur la TPC-BF5641-TB5F4-DC-J-S5-V1
Qu'est-ce que la caméra DAHUA TPC-BF5641-TB5F4-DC-J-S5-V1 ?
C'est une caméra tube hybride à deux voies : une voie thermique 640 x 512 pixels à objectif 5 mm et une voie visible 4 MP à objectif 4 mm. Elle mesure la température et génère une alarme quand celle-ci est anormale.
Quelle plage de mesure de température couvre la TPC-BF5641-TB5F4-DC-J-S5-V1 ?
De -20 à +150 degrés Celsius en mode basse température, de +100 à +550 degrés Celsius en mode haute température et de -20 à +550 degrés Celsius en mode automatique, avec une précision Max. (plus ou moins 2 degrés Celsius, plus ou moins 2 %).
Quelle distance de détection de chaleur avec l'objectif 5 mm ?
61 m maximum pour une cible de 0,2 m x 0,2 m, à 23 degrés Celsius et moins de 60 % d'humidité relative. Cette valeur est donnée à titre indicatif et dépend des conditions réelles.
La TPC-BF5641-TB5F4-DC-J-S5-V1 est-elle compatible ONVIF ?
Oui, l'interopérabilité comprend ONVIF, CGI et SDK DAHUA. Pour retrouver d'autres modèles de la marque, consultez les caméras de surveillance DAHUA.
Caractéristiques techniques
- 4 MP (2688x1520)
- Bullet, Thermique
- Fixe
- 12-24 VDC, PoE
- PoE
- -40 à +70 °C
- Blanc
- 2/2
- Détection de mouvement
- 1
- BNC, CVBS
- 1
- 1
- TPM
- Connecteurs Audio
Fonctions et technologies
- Antivandale
- Infrarouge
- H.265
- Jour / nuit
- Prise en charge audio
- H.264
- WDR
- Capteur thermique
- Emplacement carte microSD
- ONVIF
- Détection d'incendies
- Xinghan
Références spécifiques
- 6937552410633
- 1.0.01.34.15688-9001
Fiche technique détaillée
| Caractéristique | Valeur |
|---|---|
| Voies | Thermique et visible |
| Détecteur thermique | Matrice focale non refroidie à oxyde de vanadium |
| Pixels effectifs thermiques | 640 (H) x 512 (V) |
| Bande spectrale | 8 à 14 micromètres |
| Objectif thermique | 5 mm, mise au point fixe, distance minimale de mise au point 0,6 m |
| Objectif visible | 4 mm, ouverture F1,6, distance minimale de mise au point 1,2 m |
| Capteur visible | CMOS 1/1,8 pouce, 4 MP, 2688 (H) x 1520 (V) |
| Modes de mesure de température | Point : 12, ligne : 12, zone : 12. 12 règles simultanées |
| Précision de mesure | Max. (plus ou moins 2 degrés Celsius, plus ou moins 2 %). Température de fonctionnement : -20 à +60 degrés Celsius |
| Image thermique | 18 palettes de couleurs, zoom numérique 24 niveaux, réduction de bruit 2D et 3D, amélioration numérique des détails (DDE) |
| Compression vidéo | H.265, H.264M, H.264H, H.264B |
| Résolution thermique | Flux principal : 1280 x 1024 (par défaut), 1280 x 720, 640 x 512. Flux secondaire : 640 x 512 (par défaut), 320 x 256 |
| Résolution visible | Flux principal : 2688 x 1520 (par défaut), 1920 x 1080, 1280 x 720, 704 x 576. Flux secondaire : 704 x 576, 352 x 288 (par défaut) |
| Cadence du flux principal | À 50 Hz : 1 à 25 images par seconde. À 60 Hz : 1 à 30 images par seconde |
| Audio | G.711a, G.711mu, PCM, AAC, audio bidirectionnel, 1 entrée, 1 sortie |
| Alarmes | 2 entrées, 2 sorties, 1 RS-485 |
| Sortie analogique | 1 x CVBS, port BNC |
| Réseau | 1 x RJ-45 (10/100 Base-T) |
| Protocoles | HTTP, HTTPS, TCP, ARP, RTSP, RTP, UDP, RTCP, SMTP, FTP, DHCP, DNS, DDNS, PPPOE, IPv4/v6, SNMP, QoS, UPnP, NTP, Multicast, SFTP, 802.1x |
| Stockage | FTP ; carte Micro SD (en option), 512 Go maximum |
| Alimentation | 12-24 VDC (plus ou moins 10 %), PoE (802.3af) |
| Consommation | Base : 5,2 W (éclairage, chauffage et haut-parleur éteints). Max : 16,2 W (éclairage, chauffage et haut-parleur allumés) |
| Température de fonctionnement | -40 à +70 degrés Celsius |
| Protection | IP67, boîtier IK10, certification CE |
| Détection de chaleur (objectif 5 mm) | 61 m maximum pour une cible de 0,2 m x 0,2 m |
| Distances DRI (objectif 5 mm) | Détection : véhicule 639 m, humain 208 m. Reconnaissance : véhicule 160 m, humain 52 m. Identification : véhicule 80 m, humain 26 m. Calcul théorique donné à titre indicatif |
| Accessoires en option | PFA151 + PFA121 (support d'angle), PFA121 (support de jonction), PFA156 + PFA121 (support de mât vertical), PFM320D (adaptateur secteur). Pour le modèle à boîtier de jonction (-J) : PFA154 (support de mât vertical) |
