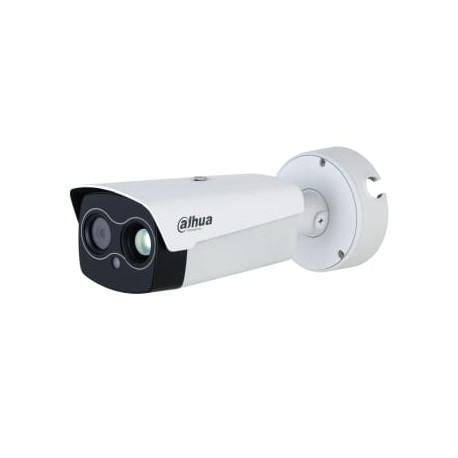

DAHUA TPC-BF5641-TB9F4-DC-J-S5-V1 - Caméra tube thermique et visible 4 MP
Réf. TPC-BF5641-TB9F4-DC-J-S5-V1
La caméra DAHUA TPC-BF5641-TB9F4-DC-J-S5-V1 est une caméra tube associant une voie thermique et une voie visible. La voie thermique, à détecteur 640 x 512 et objectif de 9 mm, mesure la température de -20 °C à +550 °C en mode automatique et prend en charge 12 règles de mesure simultanées. La voie visible offre une résolution de 4 MP (2688 x 1520) avec un objectif de 4 mm. Elle s'alimente en 12-24 VDC ou en PoE (802.3af), avec un indice de protection IP67 et un boîtier IK10.
Une question, ou un devis ?
Description
Présentation de la caméra tube hybride thermique et visible
La caméra DAHUA TPC-BF5641-TB9F4-DC-J-S5-V1 réunit deux voies. La voie thermique associe un détecteur à oxyde de vanadium non refroidi de 640 x 512 pixels à un objectif de 9 mm. La voie visible utilise un capteur CMOS 1/1,8 pouce de 4 MP avec un objectif de 4 mm et permet de confirmer les détails de l'image.
Par sa voie thermique, la caméra mesure la température : de -20 à +150 degrés Celsius en mode basse température, de 100 à +550 degrés Celsius en mode haute température et de -20 à +550 degrés Celsius en mode automatique. Elle gère des règles de mesure de point, de ligne et de zone, et génère une alarme lorsque la température est anormale.
L'indice de protection est IP67 et le boîtier est IK10. La caméra s'alimente en PoE (802.3af) ou en 12-24 V DC avec une tolérance de 10 %. Elle dispose de 2 entrées et 2 sorties d'alarme, d'une entrée et d'une sortie audio, ainsi que d'une interface RS-485. Elle est référencée dans la catégorie caméras thermiques DAHUA, au sein des caméras de surveillance DAHUA.
Points forts
- Deux voies : thermique 640 x 512 avec objectif de 9 mm, visible 4 MP avec objectif de 4 mm ; mode fusion et incrustation d'image (PIP) pris en charge.
- Mesure de température : de -20 à +550 degrés Celsius en mode automatique, avec 12 règles de point, 12 de ligne et 12 de zone ; 12 règles prises en charge simultanément.
- Sensibilité thermique : NETD inférieure ou égale à 20 mK (f/1,0).
- Détection de chaleur (incendie) : jusqu'à 16 points de feu détectables ; suivi des points chauds et froids.
- Fonctions d'analyse : franchissement de ligne, intrusion, classification humain/véhicule, détection de fumée.
- Cybersécurité : module de chiffrement TPM 2.0 intégré.
- Protection : indice IP67, boîtier IK10, protection contre les surtensions de 6 kV.
- Audio et alarmes : audio bidirectionnel, alarme sonore et lumineuse, liaison intelligente de la lumière blanche et de l'audio.
À quoi sert ce modèle ?
- Mesure de température : règles de point, de ligne et de zone, avec alarme lorsque la température est anormale.
- Détection de chaleur : détection de chaleur (incendie) avec jusqu'à 16 points de feu détectables ; distance maximale de 110 m avec l'objectif de 9 mm, valeur de référence mesurée sur une cible de 0,2 x 0,2 m à 23 degrés Celsius et moins de 60 % d'humidité relative.
- Protection périmétrique : franchissement de ligne et intrusion, classification humain/véhicule et filtrage des cibles par pixel.
Compatibilité
- Interopérabilité : ONVIF, CGI et SDK DAHUA.
- Navigateurs : IE 8 et versions ultérieures, Chrome 42 et versions antérieures, Firefox 42 et versions antérieures.
- Accessoire optionnel pour le modèle -J : support de fixation sur poteau vertical PFA154. Accessoire optionnel : adaptateur d'alimentation PFM320D.
Questions fréquentes
Qu'est-ce que la TPC-BF5641-TB9F4-DC-J-S5-V1 ?
C'est une caméra tube hybride DAHUA à deux voies : une voie thermique 640 x 512 avec objectif de 9 mm et une voie visible 4 MP avec objectif de 4 mm. Elle mesure la température et prend en charge la détection de chaleur (incendie).
Quelle plage de température ce modèle peut-il mesurer ?
La plage est de -20 à +150 °C en mode basse température, de 100 à +550 °C en mode haute température et de -20 à +550 °C en mode automatique. La précision est Max (plus ou moins 2 °C, plus ou moins 2 %), avec une température de fonctionnement de -20 à +60 °C.
Quels sont les champs de vision de chaque voie ?
La voie thermique (objectif de 9 mm) couvre 50,0 degrés en horizontal et 39,6 degrés en vertical. La voie visible (objectif de 4 mm) couvre 87,0 degrés en horizontal et 47,3 degrés en vertical.
Comment ce modèle est-il alimenté ?
Il s'alimente en 12-24 V DC (tolérance de 10 %) ou en PoE (802.3af). La consommation de base est de 5,2 W avec éclairage, chauffage et haut-parleur éteints, et de 16,2 W au maximum avec éclairage, chauffage et haut-parleur allumés.
Caractéristiques techniques
- 4 MP (2688x1520)
- Bullet, Thermique
- 4 mm, 9 mm
- Fixe
- 12-24 VDC, ePoE, PoE
- PoE
- -40 à +70 °C
- Blanc
- 2/2
- 2
- BNC, CVBS
- 1
- 1
- TPM
- Connecteurs Audio
Fonctions et technologies
- Antivandale
- H.265
- Jour / nuit
- Prise en charge audio
- H.264
- WDR
- Capteur thermique
- Emplacement carte microSD
- ONVIF
- Détection d'incendies
Références spécifiques
- 6937552410640
- 1.0.01.34.15689-9001
Fiche technique détaillée
| Caractéristique | Valeur |
|---|---|
| Détecteur thermique | Détecteur à plan focal non refroidi à oxyde de vanadium, 640 (H) x 512 (V) pixels effectifs |
| Pas de pixel et plage spectrale | 12 micromètres ; 8 à 14 micromètres |
| Sensibilité (NETD) | Inférieure ou égale à 20 mK (f/1,0) |
| Objectif thermique | 9 mm, focale fixe ; champ de vision H : 50,0 degrés, V : 39,6 degrés ; distance de mise au point minimale 1,8 m |
| Plage de mesure de température | Basse température : -20 à +150 °C ; haute température : 100 à +550 °C ; mode automatique : -20 à +550 °C |
| Précision de mesure | Max (plus ou moins 2 °C, plus ou moins 2 %), avec une température de fonctionnement de -20 à +60 °C |
| Règles de mesure | Point : 12 ; ligne : 12 ; zone : 12 ; 12 règles simultanément |
| Voie visible | Capteur CMOS 1/1,8 pouce ; résolution maximale 2688 (H) x 1520 (V), 4 MP |
| Objectif visible | 4 mm, ouverture F1,6 ; champ de vision H : 87,0 degrés, V : 47,3 degrés ; distance de mise au point minimale 1,2 m |
| Sensibilité visible | Couleur : 0,01 lux ; noir et blanc : 0,001 lux ; 0 lux (IR activé) |
| Compression vidéo | H.265 ; H.264M ; H.264H ; H.264B |
| Résolutions thermique | Flux principal : 1280 x 1024 ; 1280 x 720 ; 640 x 512 (défaut 1280 x 1024). Flux secondaire : 640 x 512 ; 320 x 256 (défaut 640 x 512) |
| Résolutions visible | Flux principal : 2688 x 1520 ; 1920 x 1080 ; 1280 x 720 ; 704 x 576 (défaut 2688 x 1520). Flux secondaire : 704 x 576 ; 352 x 288 (défaut 352 x 288) |
| Cadence vidéo | 50 Hz : 1 à 25 images par seconde ; 60 Hz : 1 à 30 images par seconde (thermique et visible) |
| Audio | 1 entrée, 1 sortie ; audio bidirectionnel ; compression G.711a, G.711mu, PCM, AAC |
| Alarmes et interfaces | 2 entrées et 2 sorties d'alarme ; RS-485 : 1 ; sortie analogique : 1 x CVBS, port BNC ; réseau : 1 x RJ-45 (10/100 Base-T) |
| Protocoles réseau | HTTP ; HTTPS ; TCP ; ARP ; RTSP ; RTP ; UDP ; RTCP ; SMTP ; FTP ; DHCP ; DNS ; DDNS ; PPPOE ; IPv4/v6 ; SNMP ; QoS ; UPnP ; NTP ; Multicast ; SFTP ; 802.1x |
| Stockage | FTP ; carte microSD (optionnelle), 512 Go maximum |
| Alimentation | 12-24 V DC (tolérance de 10 %), PoE (802.3af) ; ePoE : oui |
| Consommation | Base : 5,2 W (éclairage éteint, chauffage éteint, haut-parleur éteint) ; maximum : 16,2 W (éclairage, chauffage et haut-parleur allumés) |
| Température et humidité | Fonctionnement : -40 à +70 °C ; stockage : -40 à +70 °C ; humidité de fonctionnement inférieure ou égale à 95 % |
| Protection | IP67 ; boîtier IK10 ; certification CE |
| Dimensions | 300,9 x 130,2 x 120,1 mm (longueur x largeur x hauteur) ; poids net inférieur ou égal à 2,35 kg |
