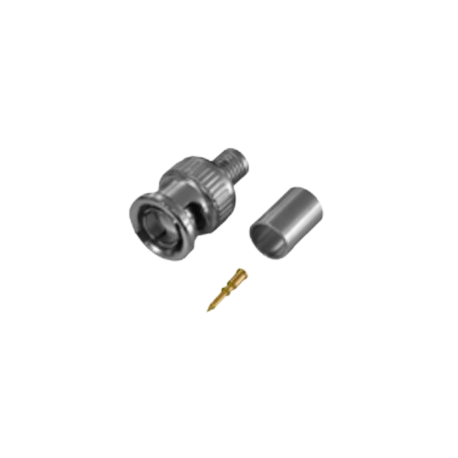

ELBAC 970206-K03 - Connecteur BNC mâle à sertir HR6

Le connecteur BNC mâle à sertir ELBAC 970206-K03 a une impédance de 75 ohms. Son corps est en laiton avec un traitement de surface au nickel, son isolant en PEHD et son contact central est plaqué or. Chaque pièce a une masse de 8,1 g. Il est conditionné en boîte de 30 pièces (K03). Les câbles compatibles listés sont le HR6 110206-00, le HR6 R 110207-00 et l'iDEFINITION 110 en 111207-00 et 114207-00. Outils conseillés : pince à dénuder 998004-00 et pince à sertir 999070-00.

ELBAC
970206-K03
Aucun avis pour l'instant
18,00 €
16,20 € TTC Remise 10%
vous économisez 1,80 €
Derniers 2 articles
Livraison prévue : 06/11/2026
Quantité
Derniers articles en stock

Livraison prévue : 06/11/2026

Une question, ou un devis ?

Créer un devis Poser une question
Livraison rapide Satisfait ou remboursé Paiement sécurisé
Fiche BOITE DE 30_BNC MALE A S (1,08 Mo)

Présentation du connecteur BNC mâle à sertir ELBAC 970206-K03

Le connecteur ELBAC 970206-K03 est un connecteur BNC mâle à sertir, de type HR6, d'impédance 75 ohms. Son corps est en laiton avec un traitement de surface au nickel. Il figure dans la catégorie connecteurs de W3CAM.

Le 970206-K03 est conditionné en boîte de 30 pièces (K03). Chaque pièce a une masse de 8,1 g, avec un isolant en PEHD et un contact central plaqué or. Découvrez aussi nos câbles.

Points forts du connecteur ELBAC 970206-K03

  • Impédance 75 ohms : valeur d'impédance du connecteur BNC mâle.
  • Corps en laiton nickelé : matière laiton avec traitement de surface au nickel.
  • Contact central plaqué or : traitement plaqué or du contact central.
  • Isolant en PEHD : matière de l'isolant.
  • Boîte de 30 pièces : conditionnement K03, 30 pièces par boîte.
  • Outils conseillés : pince à dénuder 998004-00 pour le dénudage et pince à sertir 999070-00 pour le sertissage du connecteur.

À quoi sert le 970206-K03 ?

  • Raccorder un câble listé : le connecteur se sertit sur les câbles HR6 110206-00, HR6 R 110207-00 et iDEFINITION 110 en 111207-00 et 114207-00.
  • Préparer le câble avant sertissage : les cotes de préparation du câble sont t = 8 mm, f = 8 mm, i = 4 mm et c = 4 mm.

Compatibilité

  • Câbles compatibles listés : HR6 110206-00, HR6 R 110207-00, iDEFINITION 110 111207-00 et 114207-00.

Caractéristiques techniques

CaractéristiqueValeur
Type de connecteurBNC mâle à sertir HR6
Impédance75 ohms
Corps, matièreLaiton
Corps, traitement de surfaceNickel
Isolant, matièrePEHD
Contact central, traitementPlaqué or
Masse8,1 g par pièce
ConditionnementK03 : 30 pièces par boîte
Préparation du câblet = 8 mm, f = 8 mm, i = 4 mm, c = 4 mm
Pince à dénuder conseillée998004-00
Pince à sertir conseillée999070-00

Questions fréquentes sur le connecteur ELBAC 970206-K03

Qu'est-ce que le connecteur ELBAC 970206-K03 ?

C'est un connecteur BNC mâle à sertir HR6, d'impédance 75 ohms, avec un corps en laiton nickelé et un contact central plaqué or.

Combien de pièces contient une boîte de 970206-K03 ?

Le conditionnement K03 comprend 30 pièces par boîte.

Quels câbles sont listés comme compatibles avec le 970206-K03 ?

Les câbles listés sont le HR6 110206-00, le HR6 R 110207-00 et l'iDEFINITION 110 en 111207-00 et 114207-00.

Quels outils sont conseillés pour poser le 970206-K03 ?

La pince à dénuder 998004-00 est conseillée pour le dénudage et la pince à sertir 999070-00 pour le sertissage du connecteur.

  • Gris
  • Laiton nickelé
  • Mâle

Références spécifiques

  • 3179702063006
  • 970206-K03
