ELBAC 970181-K03 - Connecteur BNC HD à sertir, laiton, 75 ohms

Présentation du connecteur BNC HD ELBAC 970181-K03

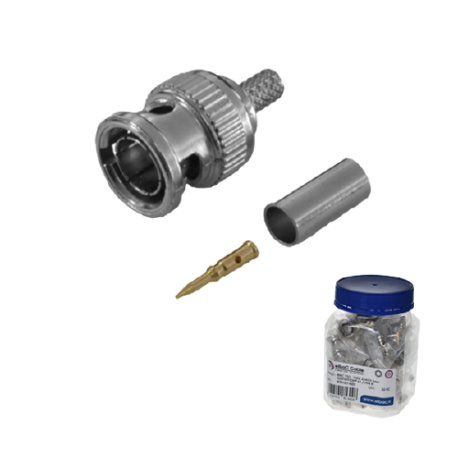

ELBAC 970181-K03 est un connecteur BNC HD M à sertir. Son corps est en laiton avec un traitement de surface nickel, son isolant est en PEHD et son contact central est plaqué or. Son impédance est de 75 ohms. La référence K03 correspond à un conditionnement de 30 pièces par boîte.

Le connecteur 970181-K03 se monte par sertissage sur un câble préparé. Les cotes de préparation indiquées sont t = 8 mm, f = 8 mm, i = 4 mm et c = 4 mm. La masse est de 8,2 g par pièce.

Points forts du connecteur ELBAC 970181-K03

• Sertissage : connecteur BNC HD M à sertir, pince à sertir conseillée 999181-00.
• Construction : laiton avec traitement de surface nickel.
• Contact central : plaqué or.
• Isolant : PEHD.
• Impédance : 75 ohms.
• Conditionnement : 30 pièces par boîte (K03).

À quoi sert le 970181-K03 ?

• Terminaison de câble coaxial : le connecteur BNC HD M à sertir se monte sur les câbles iDEFINITION 61 111181-00 et VN4 R 110181-00 de la liste des câbles compatibles.
• Installation en quantité : la boîte de 30 pièces fournit plusieurs connecteurs pour un même chantier.

Compatibilité

• Câbles compatibles : iDEFINITION 61 111181-00 et VN4 R 110181-00.
• Outil de dénudage : pince à dénuder 998004-00.
• Outil de sertissage : pince à sertir 999181-00.

Caractéristiques techniques

Retrouvez d'autres références dans la catégorie connecteurs et dans la catégorie câbles de W3CAM.

Questions fréquentes sur le connecteur ELBAC 970181-K03

Qu'est-ce que le connecteur ELBAC 970181-K03 ?

C'est un connecteur BNC HD M à sertir, en laiton avec traitement de surface nickel, d'impédance 75 ohms, conditionné par 30 pièces.

Quels outils utiliser avec le 970181-K03 ?

Les outils conseillés sont la pince à dénuder 998004-00 pour le dénudage et la pince à sertir 999181-00 pour le sertissage.

Combien de pièces contient une boîte de 970181-K03 ?

La boîte K03 contient 30 pièces, d'une masse de 8,2 g par pièce.

Quels câbles sont compatibles avec le 970181-K03 ?

La liste des câbles compatibles comprend les câbles iDEFINITION 61 111181-00 et VN4 R 110181-00.
