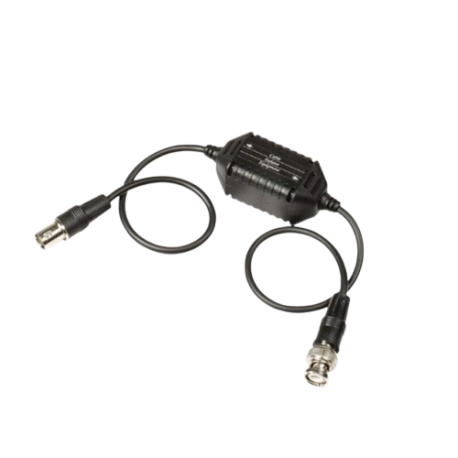

ELBAC ISOLATEUR BOUCLE

Réduisez les interférences avec l'isolateur boucle ELBAC pour vidéosurveillance

ELBAC propose cet isolateur boucle de masse conçu pour les installations résidentielles, tertiaires et industrielles de vidéosurveillance. Ce dispositif passif limite efficacement les perturbations causées par les différences de potentiel entre les masses des câbles coaxiaux asymétriques. L'isolateur boucle ELBAC améliore la qualité du signal vidéo en éliminant les déchirures d'image, la diaphonie et le laminage, tout en protégeant le système contre les surtensions grâce à une diode TVS intégrée. Conforme à la directive européenne 2011/65/EU, il garantit une installation fiable et sécurisée.

Technologie d'isolation de boucle de masse pour une image vidéo stable

Les boucles de masse sont une source fréquente de distorsions dans les systèmes de vidéosurveillance utilisant un câblage coaxial. L'isolateur boucle ELBAC agit comme un filtre passif qui supprime ces interférences en isolant électriquement les masses entre les extrémités du câble. Ce dispositif est compatible avec les systèmes utilisant des connecteurs BNC 75Ω, facilitant son intégration en série comme un prolongateur standard. Il est important de noter que l'installation de cet isolateur coupe la communication Up to Coax (UTC) entre le DVR et la caméra. Pour une installation complète et un câblage adapté, consultez notre sélection de câblage coaxial compatible ELBAC.

Caractéristiques techniques

• Connecteurs vidéo : 1 × BNC mâle 75Ω et 1 × BNC femelle 75Ω avec 20 cm de coaxial : Permet une installation simple en série sur un câble coaxial existant, sans modification majeure du système.
• Réponse en fréquence : +0/-3 dB de 25 Hz à 50 MHz : Assure une transmission fidèle du signal vidéo sur une large bande passante, adaptée aux caméras analogiques HD et SD.
• Tension d'isolement : 500 VAC / 600 VDC : Offre une protection robuste contre les différences de potentiel pouvant endommager les équipements vidéo.
• Résistance d'isolement : > 1 MΩ : Garantit une isolation électrique efficace entre les masses des câbles coaxiaux.
• Rejet de boucle de masse : > 90 dB à 50 Hz : Supprime la majorité des interférences liées aux boucles de masse, améliorant la qualité d'image et la stabilité du système.
• Boîtier en ABS, dimensions 73 × 28 × 26,5 mm : Compact et léger (85 g), facile à intégrer dans les installations existantes sans encombrement.
• Protection contre surtensions intégrée (TVS diode) : Protège les équipements vidéo sensibles des pics de tension pouvant survenir sur le réseau électrique.

Questions Fréquentes

Comment installer l'isolateur boucle ELBAC sur un système existant ?

L'isolateur se connecte simplement en série sur un câble coaxial via ses connecteurs BNC mâle et femelle 75Ω, sans nécessiter de modification du câblage principal.

Ce dispositif affecte-t-il la communication entre le DVR et la caméra ?

Oui, l'installation de cet isolateur coupe la communication Up to Coax (UTC) entre le DVR et la caméra, ce qui peut limiter certaines fonctions de contrôle à distance.
